ペリンブロッカプリズム

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

P偏光損失が少なく、入射ビームが90°回転される波長分離用プリズム
BK7またはUVFS製 |  P偏光ビームの損失が極小
90°回転された光で波長分離


特長

ペリンブロッカプリズムでは、通常の分散プリズムが頂角の二等分線に沿って半分に分割されています。
入射ビームは、その初期方向に対して90°の角度で偏向されます。


・P偏光ビームの損失が極小
・90°回転された光で波長分離
・UVFSプリズムでは532nmと1064 nmの間に1.26°の分離を提供


仕様

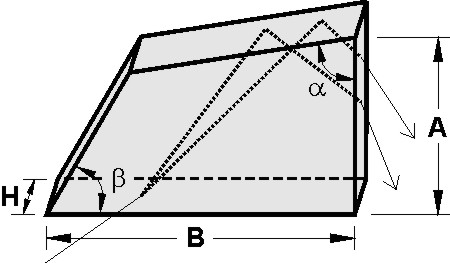

■ 外観図

■ ラインナップ

型名材質ABH
BK7
325-0206BK711 mm20 mm6,4 mm
325-0412BK723,5 mm40 mm12,7 mm
UVFS
325-1206UV FS11 mm20 mm6,4 mm
325-1215UV FS15 mm26 mm15 mm
325-1412UV FS23,5 mm40 mm12,7 mm

■標準仕様
仕様
材質BK7, UV FS
表面品質20-10 scratch & dig (MIL-PRF-13830B)
表面平坦度λ/10 @  633 nm
角度α = 79.5° ± 0.5°, β = 60° ± 1°
設計波長546.1 nm
寸法公差± 0.2 mm
開口部> 80% of dimensions
