固定比キューブビームスプリッター

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

355nmまたは532nm用に設計された非偏光キューブビームスプリッター
BK7またはUVFS製 | 10×10×1025×25×25mmサイズ
532 nm用、355 nm用 | 反射率/透過率比 : 50/50 ± 5%


特長

固定比キューブビームスプリッターは、内部面にある部分反射面で接合された2つの直角プリズムで構成されています。
すべての誘電体コーティングは、設計された波長での偏光に鈍感になるように最適化されています。
反射率/透過率は50/50%で、設計波長での許容誤差は+/- 5%です。


仕様

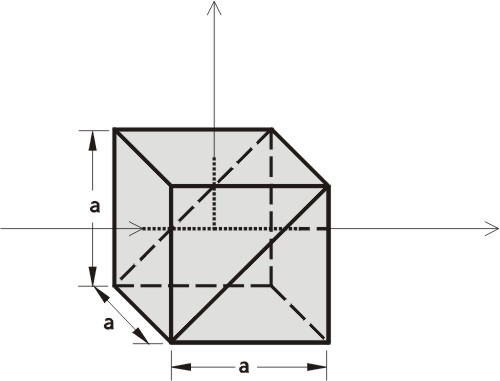

■ 外観図

■ ラインナップ

型名波長キューブ側面 A材質
355-0251532 nm25 mmBK7
355-1105355 nm10 mmUV FS
355-1155355 nm15 mmUV FS
355-1205355 nm20 mmUV FS
355-1255355 nm25 mmUV FS

■標準仕様
仕様
材質BK7, UV FS
表面品質40-20 scratch & dig (MIL-PRF-13830B)
開口部80% of the face size
平坦度λ/4 @ 633 nm
ビーム偏向< 3 arcmin
寸法公差±0.5 mm
反射率/透過率50%/ 50%, 公差 ±5% @ 設定波長
