製品情報

直角プリズム

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

ビームを90°の全反射(TIR)する直角プリズム
BK7またはUVFS製 | 5×525×25mmサイズ


特長

直角プリズムは、斜辺面を使用することで、ビームを90°の全反射(TIR)させるのに使用します。
取り付けが簡単で、外部の機械的応力に対してミラーよりもはるかに変形が少ないため、音響や慣性負荷が厳しい用途では傾斜ミラーよりも好まれます。
屋根面からのTIRに対する許容角度の制限を超えない限り、直角プリズムは逆反射体として機能し、ビームを元の方向に戻すこともできます。

様々なHRまたはARコーティングも対応可能です。
コーティング、切削、縁取り、穴あけなどのカスタム対応も可能です。


・45-45-90°のプリズム
・内部または外部反射板として使用可能


仕様

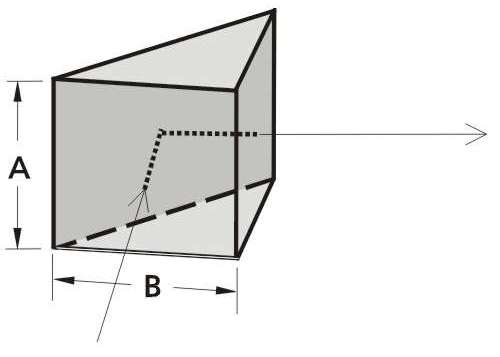

■ 外観図

■ ラインナップ

型名材質面サイズ A X B90° 公差三角公差
BK7 Right Angle Prisms
330-0052BK75.0 x 5.0 mm2 arcmin1 arcmin
330-0102BK710.0 x 10.0 mm2 arcmin1 arcmin
330-0105BK710.0 x 10.0 mm5 arcsec30 arcsec
330-0122BK712.5 x 12.5 mm2 arcmin1 arcmin
330-0125BK712.5 x 12.5 mm5 arcsec30 arcsec
330-0152BK715.0 x 15.0 mm2 arcmin1 arcmin
330-0155BK715.0 x 15.0 mm5 arcsec30 arcsec
330-0202BK720.0 x 20.0 mm2 arcmin1 arcmin
330-0205BK720.0 x 20.0 mm5 arcsec30 arcsec
330-0252BK725.0 x 25.0 mm2 arcmin1 arcmin
330-0255BK725.0 x 25.0 mm5 arcsec30 arcsec
UVFS Right Angle Prisms
330-1052UV FS5.0 x 5.0 mm2 arcmin1 arcmin
330-1102UV FS10.0 x 10.0 mm2 arcmin1 arcmin
330-1105UV FS10.0 x 10.0 mm5 arcsec30 arcsec
330-1122UV FS12.5 x 12.5 mm2 arcmin1 arcmin
330-1125UV FS12.5 x 12.5 mm5 arcsec30 arcsec
330-1152UV FS15.0 x 15.0 mm2 arcmin1 arcmin
330-1155UV FS15.0 x 15.0 mm5 arcsec30 arcsec
330-1202UV FS20.0 x 20.0 mm2 arcmin1 arcmin
330-1205UV FS20.0 x 20.0 mm5 arcsec30 arcsec
330-1252UV FS25.0 x 25.0 mm2 arcmin1 arcmin
330-1255UV FS25.0 x 25.0 mm5 arcsec30 arcsec

■標準仕様
仕様
材質BK7, UV FS
表面品質40-20 scratch & dig (MIL-PRF-13830B)
開口部80% of the face size
表面平坦度λ/4 @ 633 nm
90° 角度公差±2 arcmin or ±5 arcsec
Pyramidal toleranceピラミッド形公差±1 arcmin or ±30 arcsec
寸法±0.25 mm
