ファイバー小型分光器 (標準モデル)

製品詳細

分野

  • 計測
  • センシング
  • プラズマ
  • 教育
  • OEM/組込み
  • 装置開発

メーカー

StellarNet(アメリカ)

正規代理店

概要

StellarNet社製分光器は、低価格・高コストパフォーマンスの分光器ラインナップを誇ります。他社相当品と比べた際にも、同程度の性能で安価な装置をご案内することが可能です。
また、必要な分解能・感度に応じて様々な分光器ラインナップを用意しております。レーザーのような非常に強い光を測定したい場合には一番安価なGREEN-Waveが、非常に弱い光を測定したい場合には冷却機能とゲイン機能を搭載しているSILVER-Novaが最適です。それぞれの測定に必要な分解能に合うよう、スリット幅を選択いただけます。
対象が紫外光の場合には、UVエンハンスモデルがあるBLUE-WaveBLACK-Cometが最適です。
その他、測定に必要となる光源、光ファイバー、測定治具、分光器強度校正サービスオプションなど、豊富なアクセサリーを分光器と併せてご提供いたします。ご希望の用途に沿う形でご提案させて頂きますので、ご連絡頂けますと幸いです。


新オプションであるWi-Fiインターフェースオプションを追加することで、分光器へのWi-Fiアクセスやスマートフォンからのアプリケーションの制御が行なえるようになります。プログラム可能なメモリにより、一般的なpython言語を使用してカスタマイズも可能です。

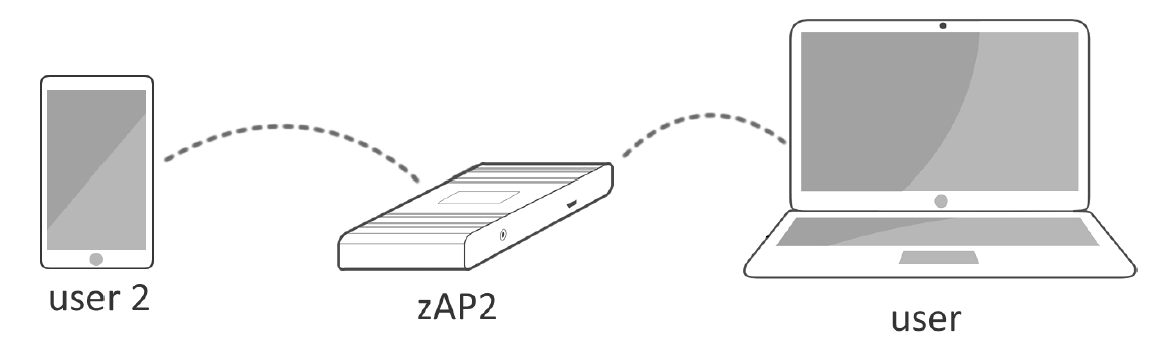

zAP2をルーター経由でWi-Fi接続し、任意のデバイスからリモートモニタリング 独自のWi-Fi(ホットスポット)を設定し、分光器に直接アクセス

特長

・低価格・高コストパフォーマンス
・用途に合わせて選べる豊富な分光器ラインナップ
・豊富なアクセサリー
・小型・堅牢
・短納期 (通常1ヶ月以内)
・制御ソフトウェア付属


仕様

■ 感度特性比較:

水色線:SILVER-Nova、黒色線:BLACK Comet、青色線:Blue-Wave

■ 基本仕様:小型分光器

型名低価格モデル
GREEN-Wave
スタンダードモデル
BLUE-Wave
低収差・低迷光モデル
BLACK-Comet
ハイエンドモデル
SILVER-Nova
外観
機種8種類15種類4種類1種類
測定波長350 ~ 1150 nm200 ~ 1150 nm190 ~ 1100 nm190 ~ 1110 nm
分解能@25μm0.25 ~ 1 nm0.16 ~ 1 nm0.85 ~ 1.5 nm1 nm
素子数2048 pixel
ピクセルサイズ14 × 200 μm
冷却--1 TEC (オプション)1 TEC 標準
(2 TECオプション)
S/N比400 : 11000 : 1
ダイナミックレンジ16 bit
露光時間1 ms ~ 6 s1 ms ~ 8 min
インターフェイスUSB 2.0
DLENSオプション-可能--
Jack-In Trigger
オプション
-可能可能可能
ゲインオフセット調整 zAP1 オプション-可能可能可能
Wi-Fiインターフェイス
zAP2/zAP2+ オプション
-zAP2zAP2+zAP2+
スリット幅14、25、50、100、200μmから選択
(HR-X Hi-Resは7 μm固定、SILVER Novaは取外しオプション有)
ファイバー種類SMA 905 N.A. 0.22
※600 μm単芯ファイバー(2 m)が付属しています。
ソフトウェア標準ソフト : SpectraWiz
サンプルソフト : Labview、Excel+VBA、Delphi

■ 仕様:スタンダードモデル BLUE-Wave

型名波長範囲 (nm) *1スリットサイズと分解能 (nm) *2
200 μm100 μm50 μm25 μm14 μm
UV200 ~ 60031.60.80.50.4
UV2200 ~ 4001.50.80.40.250.2
UV3220 ~ 35010.50.250.160.13
UVIS300 ~ 110063.21.610.8
VIS350 ~ 115063.21.610.8
VIS2380 ~ 78031.60.80.50.4
NIR500 ~ 115063.21.610.8
NIR2600 ~ 100031.60.80.50.4
NIR2b785 ~ 115031.60.80.50.4
NIR3550 ~ 8402.21.20.60.350.28
NIR3b680 ~ 9352.21.20.60.350.28
NIR4500 ~ 7001.50.80.40.250.2
NIR4b600 ~ 8001.50.80.40.250.2
UVN250 ~ 110063.21.610.8
UVNb200 ~ 105063.21.610.8
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:低収差・低迷光モデル BLACK-Comet

型名波長範囲 (nm)*1スリットサイズと分解能 (nm) *2
200 μm100μm50 μm25 μm14 μm
BLK-C190 ~ 850631.50.850.75
BLK-CXR280 ~ 900631.50.850.75
BLK-C-SR200 ~ 10808421.51.3
BLK-CXR-SR220 ~ 11008421.51.3
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:ハイエンドモデル SILVER-Nova

型名波長範囲 (nm)*1スリットサイズと分解能 (nm) *2
200 μm100 μm50 μm25 μm14 μm
SILVER-Nova190 ~ 111084210.75
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:低価格モデル GREEN-Wave

型名波長範囲 (nm)*1スリットサイズと分解能 (nm) *2
200 μm100 μm50 μm25 μm14 μm
VIS350 ~ 115063.21.610.8
NIR500 ~ 115063.21.610.8
NIR2600 ~ 100031.60.80.50.4
NIR2b785 ~ 115031.60.80.50.4
NIR3550 ~ 8402.21.20.60.350.28
NIR3b680 ~ 9352.21.20.60.350.28
NIR4500 ~ 7001.50.80.40.250.2
NIR4b600 ~ 8001.50.80.40.250.2
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。
