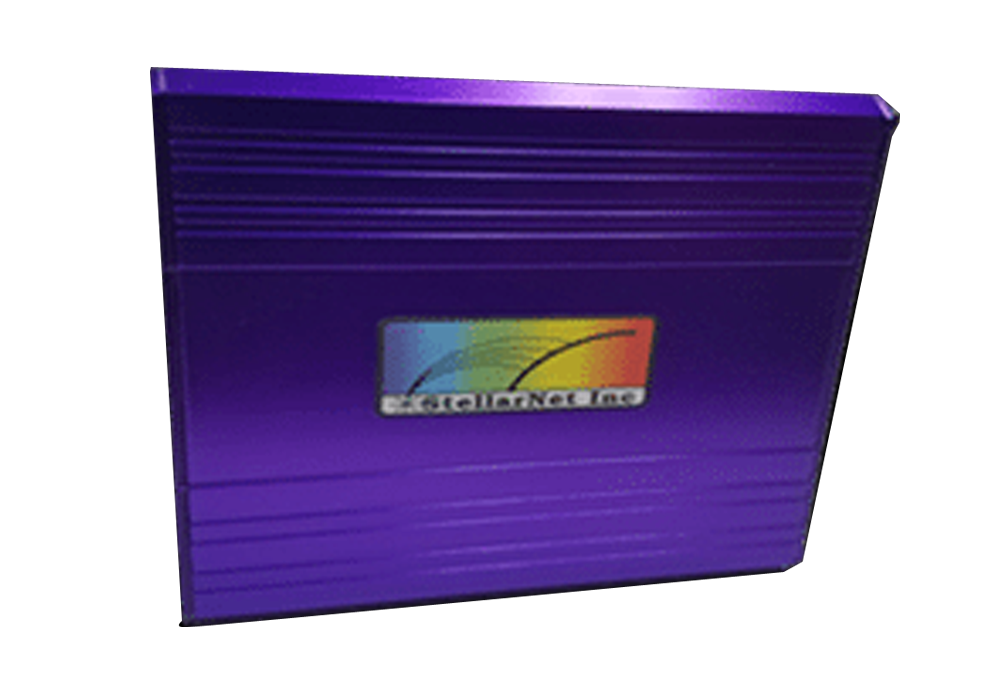

ファイバー小型分光器 (高波長分解能モデル)

製品詳細

分野

  • 計測
  • センシング
  • プラズマ
  • 教育
  • OEM/組込み
  • 装置開発

メーカー

StellarNet(アメリカ)

正規代理店

概要

StellarNet社製分光器は、低価格・高コストパフォーマンスの分光器ラインナップを誇ります。他社相当品と比べた際にも、同程度の性能で安価な装置をご案内することが可能です。
StellarNet社製小型分光器の標準モデルよりもより高波長分解能のラインナップを用意しています。プラズマ発光やLIBSなどのアプリケーションにもご使用いただけます。それぞれの測定に必要な分解能に合うよう、スリット幅を選択いただけます。
その他、測定に必要となる光源、光ファイバー、測定治具、分光器強度校正サービスオプションなど、豊富なアクセサリーを分光器と併せてご提供いたします。
ご希望の用途に沿う形でご提案させて頂きますので、ご連絡頂けますと幸いです。


測定例 HR-X Hi-Res

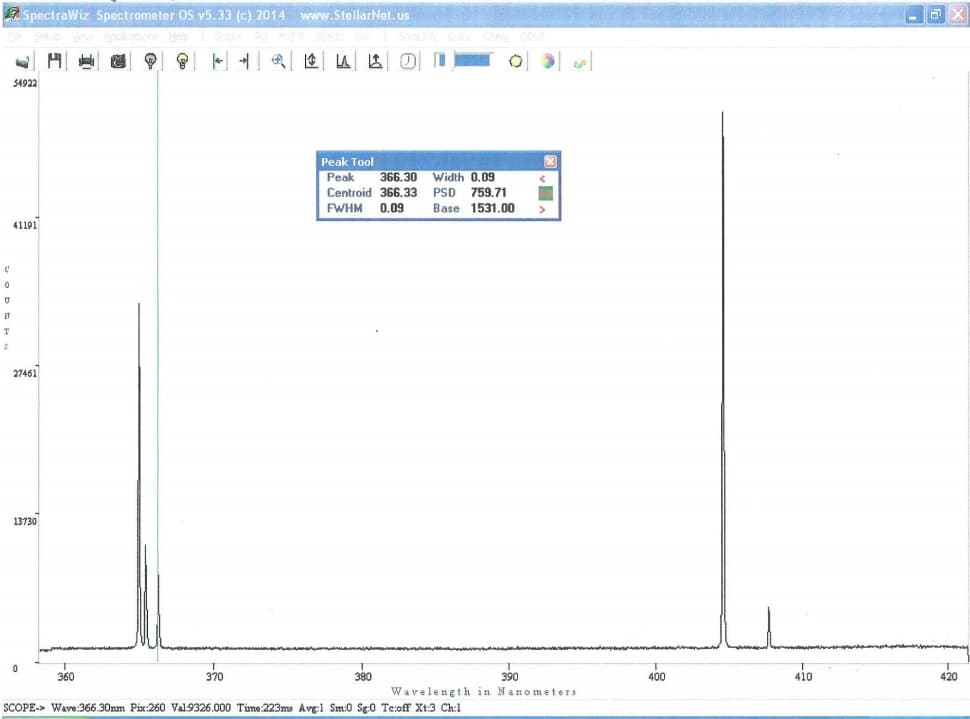

分光器:HR-X-UV3 / 光源:HgAr光源
・波長範囲 360 ~ 420 nm
・波長分解能 < 0.05 nm

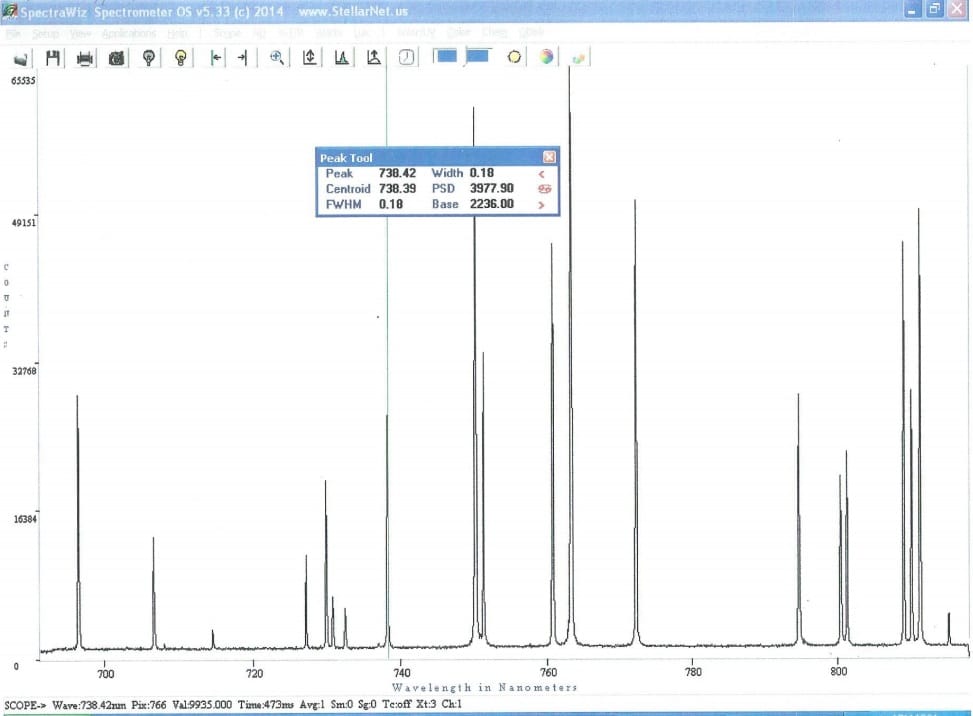

分光器:HR-X-NIR / 光源:HgAr光源
・波長範囲 1700 ~ 800 nm
・波長分解能 < 0.09 nm

新オプションであるWi-Fiインターフェースオプションを追加することで、分光器へのWi-Fiアクセスやスマートフォンからのアプリケーションの制御が行なえるようになります。プログラム可能なメモリにより、一般的なpython言語を使用してカスタマイズも可能です。

zAP2をルーター経由でWi-Fi接続し、任意のデバイスからリモートモニタリング 独自のWi-Fi(ホットスポット)を設定し、分光器に直接アクセス

特長

・低価格・高コストパフォーマンス
・用途に合わせて選べる豊富な分光器ラインナップ
・豊富なアクセサリー
・小型・堅牢
・短納期 (通常1ヶ月以内)
・制御ソフトウェア付属


仕様

■ 基本仕様:高波長分解能小型分光器

型名超高波長分解能モデル
HR-X Hi-Res
高波長分解能モデル
HR Hi-Res
高波長分解能モデル
LSR
高波長分解能モデル
LHR
低収差・低迷光
高波長分解能モデル
BLACK-Comet-HR
外観
機種11種類8種類3種類7種類2種類
測定波長240 ~ 1100 nm200 ~ 1075 nm200 ~ 800 nm200 ~ 975 nm200 ~ 750 nm
波長分解能(HFHM)0.04 ~ 0.09 nm (@7μm)0.07 ~ 0.4 nm (@7μm)0.2 nm (@14μm)0.1 ~ 0.2 nm (@7μm)0.4 nm (@14μm)
素子数2048 pixel
ピクセルサイズ14 × 200 μm
S/N比1000 : 1
ダイナミックレンジ16 bit
露光時間1 ms ~ 8 min1 ms ~ 65 s
インターフェイスUSB 2.0
Jack-In Trigger
オプション
可能
ゲインオフセット調整 zAP1 オプション可能-
Wi-Fiインターフェイス
zAP2/zAP2+ オプション
zAP2+-
スリット幅7μm固定7、14、25μmから選択14μm固定7μm固定14μm固定
ファイバー種類SMA 905 N.A. 0.22
※600 μm単芯ファイバー(2 m)が付属しています。
ソフトウェア標準ソフト : SpectraWiz
サンプルソフト : Labview、Excel+VBA、Delphi

■ 仕様:超高波長分解能モデル HR-X Hi-Res

型名波長範囲 (nm) *1分解能 (nm)@7 μmスリット *2
HR-X-UV1240 ~ 3000.05
HR-X-UV2300 ~ 3600.05
HR-X-UV3360 ~ 4200.05
HR-X-VIS1420 ~ 4800.05
HR-X-VIS2480 ~ 5400.05
HR-X-VIS3540 ~ 6000.05
HR-X-VIS4600 ~ 6500.05
HR-X-VIS5650 ~ 7000.04
HR-X-NIR1700 ~ 8000.09
HR-X-NIR2800 ~ 9000.09
HR-X-NIR3900 ~ 10000.09
HR-X-NIR41000 ~ 11000.09
HR-X-NIR-InGaAs1500 ~ 16000.2
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:高波長分解能モデル HR Hi-Res

型名波長範囲 (nm) *1スリットサイズと分解能 (nm) *2
25 μm14 μm
HR-UV3200 ~ 3400.30.2
HR-UV3b300 ~ 4000.210.14
HR-UV4200 ~ 3000.210.14
HR-VIS350 ~ 7501.20.8
HR-NIR500 ~ 9001.20.8
HR-NIR2900 ~ 10750.260.17
HR-NIR3750 ~ 8500.150.1
HR-NIR4500 ~ 5800.120.08
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:高波長分解能モデル LSR

型名波長範囲 (nm) *1分解能 (nm)@14 μmスリット *2
LSR-UV2200 ~ 4000.2
LSR-VIS4400 ~ 6000.2
LSR-VIS4b600 ~ 8000.2
LSR-VIS3b800 ~ 10000.2
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:高波長分解能モデル LHR

型名波長範囲 (nm) *1分解能 (nm)@14 μmスリット *2
LHR-UV3200 ~ 3000.1
LHR-UV3b300 ~ 4000.1
LHR-VIS3400 ~ 5000.1
LHR-VIS3b500 ~ 6000.1
LHR-VIS3c600 ~ 7000.1
LHR-NIR3700 ~ 8000.1
LHR-NIR2800 ~ 9750.2
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。

■ 仕様:低収差・低迷光・高波長分解能モデル BLACK-Comet-HR

型名波長範囲 (nm) *1分解能 (nm)@14 μmスリット *2
BLK-C-HR-UV200-6000.4
BLK-C-HR-VIS380-7500.4
*1:波長範囲はtypical値です。実際の波長範囲は仕様表の開始波長・終了波長の値から+/-15nmの範囲内となる場合があります。
*2:分解能はHWHMの値となります。
