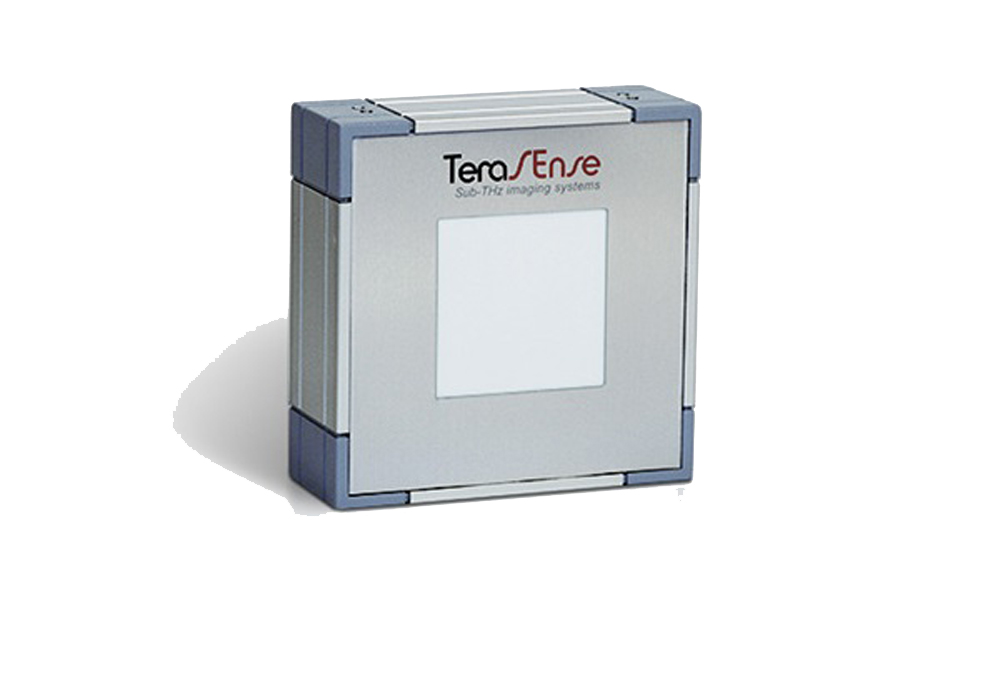

２次元 Sub-THzイメージングカメラ Tera
製品詳細
検討リストに追加する
分野
- 分析・検査
- 計測
- イメージング
メーカー
TeraSense（ロシア）
総代理店概要
品質検査や危険物検査に適したSub-THz用2次元イメージングカメラ
対応周波数 : 50~700 GHz | 素子サイズ :□ 1.5 mm | 素子数 : 最大4096
ソフトウェア: 標準ソフトウェア付属 c++用API Labview用SDK有
特長
Teraシリーズは同社の独自技術を用いたセンサーを2次元に配列したSub-THz用のイメージングカメラです。
カメラは非冷却で使用することが可能で、電源はPCのバスパワーから供給されます。対応周波数は50~700GHzの範囲内において複数のピーク感度を持ち、標準では100GHzを中心に最適化されています。イメージは付属する標準のソフトウェアで測定可能、C++やLabviewなどを用いてシステム用にソフト開発を行う事も可能です。
■ 測定例
 |
 |
 |
| 例１．布に隠れた拳銃 | 例２．箱に隠されたナイフ | 例３．木に含まれた水分 |
■ 紹介動画
仕様
■ 仕様：Tera
| 型名 | Tera-256 | LineraTera-1024 | Tera-1024 | Tera-4096 | |
|---|---|---|---|---|---|
| 素子数 | 256 (16×16) | 1024 (256×4) | 1024 (32×32) | 4096 (64×64) | |
| 素子サイズ | □ 1.5×1.5 mm | ||||
| NEP | 1 nW√Hz | ||||
| 読出し速度 | 最大 50 Hz | ||||
| 対応周波数 | 50 GHz～700 GHz | ||||
| 寸法 | 116×116×44.5 mm | 440×43×89 mm | 116×116×44.5 mm | 165×165×44.5 mm | |
| 電源 | USB バスパワー駆動 | ||||
