Zenith Lite 超軽量拡散反射ターゲット

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • センシング
  • OEM/組込み

メーカー

SphereOptics(ドイツ)

正規代理店

概要

ランバート拡散反射特性を持つ、最大1×1mサイズの大型標準反射板
対応波長範囲 250 2450nm | 理想的なランバート反射
拡散反射率 5 95% | 無極性・絶縁体・疎水性


特長

SphereOptics社のZenith Lite超軽量拡散反射ターゲットは、ZenithPolymer拡散反射シートを軽量・堅牢なアルミニウム・ハニカム構造プレートに特殊接着剤で取り付けて作製された大型の標準拡散反射板です。
250 ~ 2450 nmの幅広いスペクトル範囲でフラットに近い反射率を持ち、かつ理想的なランバート反射に近似した反射特性を持つので、標準反射板として最適です。熱、湿気、および高出力光源からの照射に耐久性があり、無極性・絶縁体・疎水性である等、高い環境安定性を持ちます。

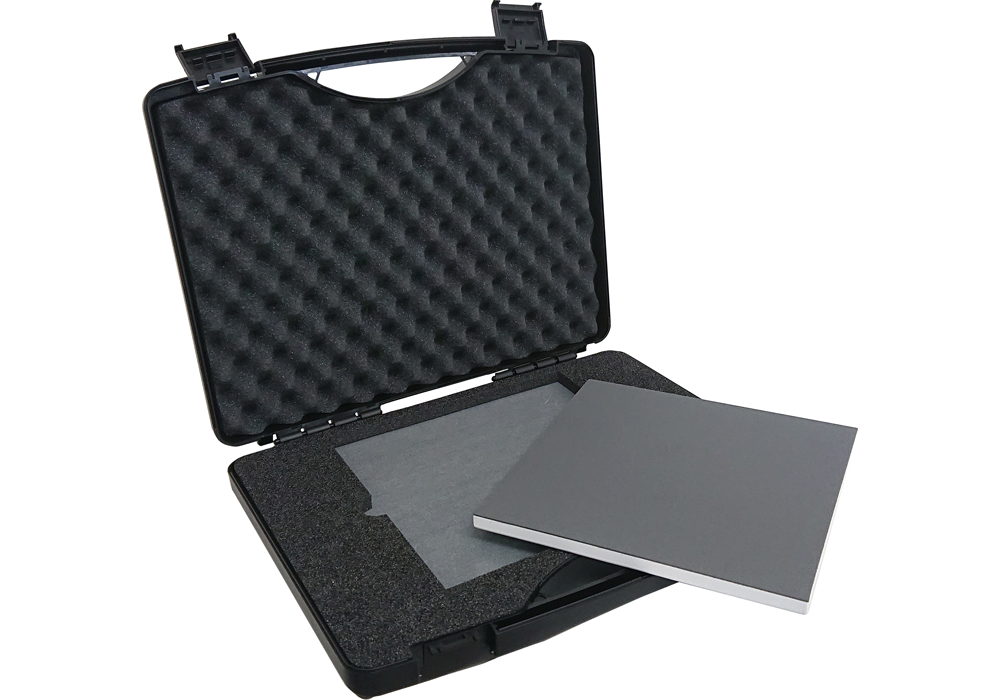

製品には持ち運びのための専用ケースとNIST準拠の反射率データが付属します。

反射率5 95%からなる10種類の反射率ラインナップ、200200 mm500500 mm10001000 mm3つのサイズで提供しています。またご要望に合わせてカスタマイズも可能です。

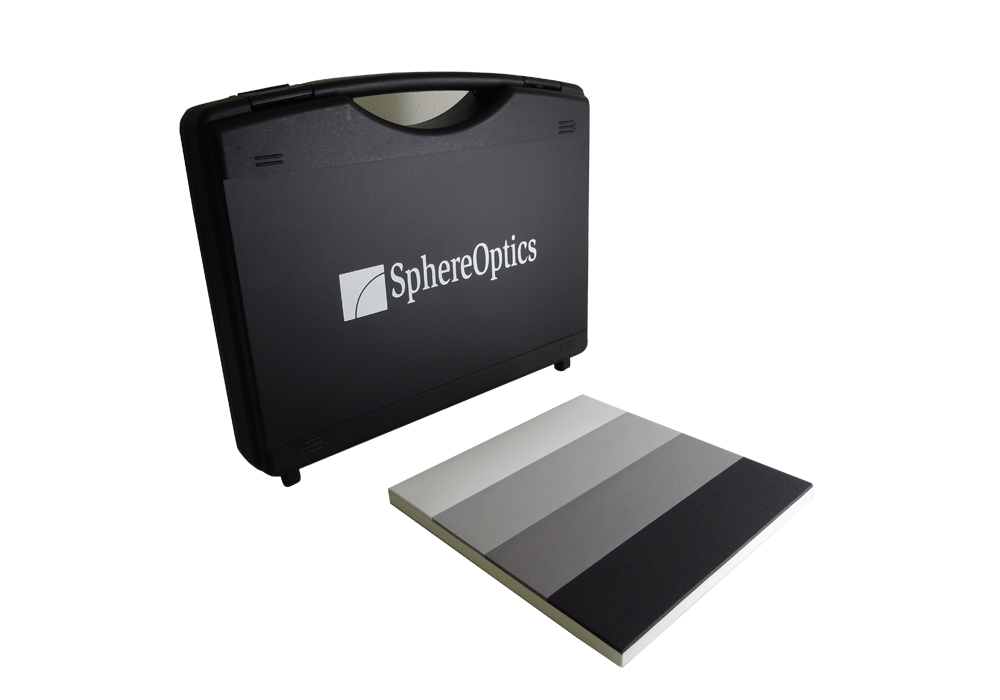

優れたラミネート技術により、目に見える継ぎ目なしで一つのターゲット上に複数の異なる反射率シートを組み合わせて配置することも可能です(最大幅1040 mm)。また、他の装置に簡単に取り付けられるように、独自のバッキングに穴開け加工をすることもできます。


・校正波長範囲 2502450nm
・理想的なランバート反射・ランバート透過に近似
・反射率ラインナップ 95%、90%、80%、55%、50%、44%、30%、20%、10%、5
・無極性・絶縁体・疎水性
・レーザー損傷閾値 8 J/cm2@パルスレーザー
・化学的不活性 (※除外:有機リチウム、ナトリウム化合物とは反応)
PTBおよびNIST準拠の反射率データ付属 (※付属無しモデルもあり)
・使用可能温度範囲 -5 +65
・使用可能湿度範囲 10 90


■主なアプリケーション
・携帯型分光計の現場校正 (リモートセンシング)
・LiDAR
・飛行機、ヘリコプター、軍用車両などに組み込まれた測定装置の調整
・カメラのコントラスト調整サンプル
・プロジェクター全体とプロジェクターランプの検査と品質チェック用の均一な投射スクリーン
・プレゼンテーション用スクリーン
・環境用レーザーターゲット、環境用テストターゲット
・光源特性用テストサンプル
・照度測定と校正のための基準反射率


■校正証明書

標準モデルの製品には校正証明書と、電子ファイルの反射率データが付属します。この反射率データは2502450 nmの波長範囲で、1 nmステップの分光反射率データになります。

 ・校正証明書サンプル : 校正証明書サンプルPDFファイル


仕様

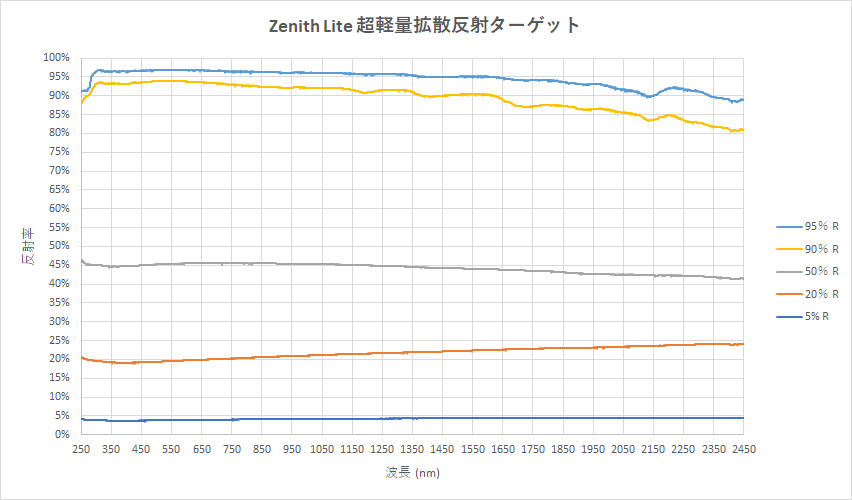

■反射率グラフ(参考)

■製品リスト : Zenith Lite 超軽量拡散反射ターゲット

型名
(校正証明書付属モデル)
型名
(校正証明書なしモデル)
反射率サイズ
SG3141SG3141-U≈ 95 %100 x 100 x 12 mm
SG3142SG3142-U≈ 90 %100 x 100 x 11 mm
SG3180SG3180-U≈ 80 %100 x 100 x 11 mm
SG3143SG3143-U≈ 50 %100 x 100 x 11 mm
SG3181SG3181-U≈ 30 %100 x 100 x 11 mm
SG3145SG3145-U≈ 20 %100 x 100 x 11 mm
SG3144SG3144-U≈ 10 %100 x 100 x 11 mm
SG3146SG3146-U≈ 5 %100 x 100 x 11 mm
SG3151SG3151-U≈ 95 %200 x 200 x 12 mm
SG3152SG3152-U≈ 90 %200 x 200 x 11 mm
SG3182SG3182-U≈ 80 %200 x 200 x 11 mm
SG3153SG3153-U≈ 50 %200 x 200 x 11 mm
SG3183SG3183-U≈ 30 %200 x 200 x 11 mm
SG3154SG3154-U≈ 20 %200 x 200 x 11 mm
SG3171SG3171-U≈ 10 %200 x 200 x 11 mm
SG3155SG3155-U≈ 5 %200 x 200 x 11 mm
SG3166SG3166-U≈ 95 %300 x 300 x 12 mm
SG3167SG3167-U≈ 90 %300 x 300 x 11 mm
SG3184SG3184-U≈ 80 %300 x 300 x 11 mm
SG3168SG3168-U≈ 50 %300 x 300 x 11 mm
SG3185SG3185-U≈ 30 %300 x 300 x 11 mm
SG3169SG3169-U≈ 20 %300 x 300 x 11 mm
SG3172SG3172-U≈ 10 %300 x 300 x 11 mm
SG3170SG3170-U≈ 5 %300 x 300 x 11 mm
SG3156SG3156-U≈ 95 %500 x 500 x 12 mm
SG3157SG3157-U≈ 90 %500 x 500 x 11 mm
SG3186SG3186-U≈ 80 %500 x 500 x 11 mm
SG3158SG3158-U≈ 50 %500 x 500 x 11 mm
SG3187SG3187-U≈ 30 %500 x 500 x 11 mm
SG3159SG3159-U≈ 20 %500 x 500 x 11 mm
SG3173SG3173-U≈ 10 %500 x 500 x 11 mm
SG3160SG3160-U≈ 5 %500 x 500 x 11 mm
SG3161SG3161-U≈ 95 %1000 x 1000 x 12 mm
SG3162SG3162-U≈ 90 %1000 x 1000 x 11 mm
SG3188SG3188-U≈ 80 %1000 x 1000 x 11 mm
SG3163SG3163-U≈ 50 %1000 x 1000 x 11 mm
SG3189SG3189-U≈ 30 %1000 x 1000 x 11 mm
SG3164SG3164-U≈ 20 %1000 x 1000 x 11 mm
SG3074SG3074-U≈ 10 %1000 x 1000 x 11 mm
SG3165SG3165-U≈ 5 %1000 x 1000 x 11 mm

■基本仕様

仕様
サイズ200x200 mm、500x500 mm、1000x1000 mm
反射率5% 、 10% 、 20% 、 30% 、 44% 、 50% 、 55% 、 80% 、 90% 、 95%
対応波長範囲250 nm ~ 2450 nm
バッチ間反射率公差± 3 %
表面反射率公差± 1 %
レーザーダメージ閾値8 J/cm 2
使用環境温度-5 ℃ ~ 65 ℃
使用環境湿度10 ~ 90 %
