製品情報

Zenith polymer 標準拡散反射ターゲット

製品詳細

分野

  • 分析・検査
  • 計測
  • センシング
  • 教育
  • OEM/組込み

メーカー

SphereOptics(ドイツ)

正規代理店

概要

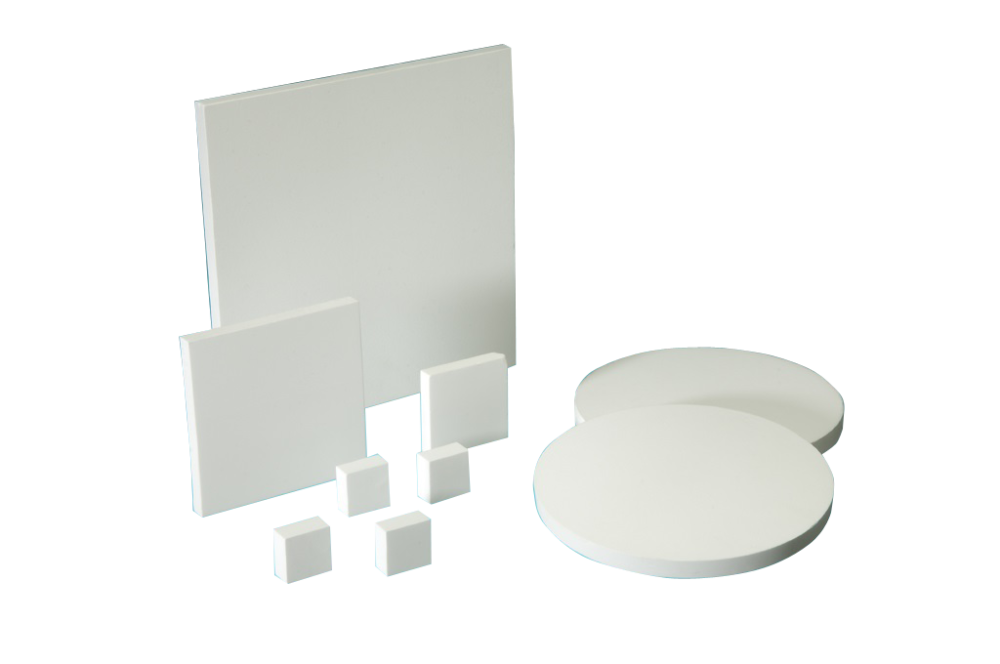

SphereOptics社製Zenith Polymer標準拡散反射ターゲットは、高反射性PTFEを基にした独自素材Zenith Polymer反射材から製造されています。

熱、湿気、および高出力光源からの照射に耐久性がある他、250 2450 nmの波長範囲でフラットに近い反射率を持ち、かつ理想的なランバート反射に近似した反射特性を持つなど、標準反射板として最適です。
製品にはPTB校正証明書の反射率データが付属します。また、NIST、ISO/IEC 17025の校正にも対応可能です。
反射率99%で、50×50500×5000mmまでの4つのサイズで提供しています。

これらのターゲットは10 mmの厚さを持ち、簡単に固定するためにフレームに取り付けることができます。

ご要望に応じて、様々なサイズと反射率のターゲットを特注対応致します。


■校正証明書

標準モデルの製品にはPTB校正証明書と、電子ファイルの反射率データが付属します。この反射率データは2502450 nmの波長範囲で、1 nmステップの分光反射率データになります。

 ・校正証明書サンプル : 校正証明書サンプルPDFファイル

NIST、またはISO/IEC 17025校正にも対応可能です。
お問い合わせください。


■国際基準規格ISO/IEC 17025認定試験所

SphereOptics社はISO/IEC 17025における認定試験所です。


特長

・校正波長範囲 2502450nm
・理想的なランバート反射に近似
・反射率 99
・サイズ 50×50100×100200×200500×500 mm
・無極性・絶縁体・疎水性
・レーザー損傷閾値 8 J/cm2@パルスレーザー
・化学的不活性 (※除外:有機リチウム、ナトリウム化合物とは反応)
PTB準拠の反射率データ付属 (※付属無しモデルもあり)
・動作温度範囲 -50 +250
・動作湿度範囲 5 95


■ 主なアプリケーション
・携帯型分光計の現場校正 (リモートセンシング)
・光測定の標準サンプルや校正用サンプル
・飛行機、ヘリコプター、軍用車両などに組み込まれた測定装置の調整
・カメラのコントラスト調整サンプル
・プロジェクター全体とプロジェクターランプの検査と品質チェック用の均一な投射スクリーン
・プレゼンテーション用スクリーン
・積分球システムの校正サンプル
・分光計、光度計および放射計の校正
・環境用レーザーターゲット、環境用テストターゲット
・光源特性用テストサンプル


仕様

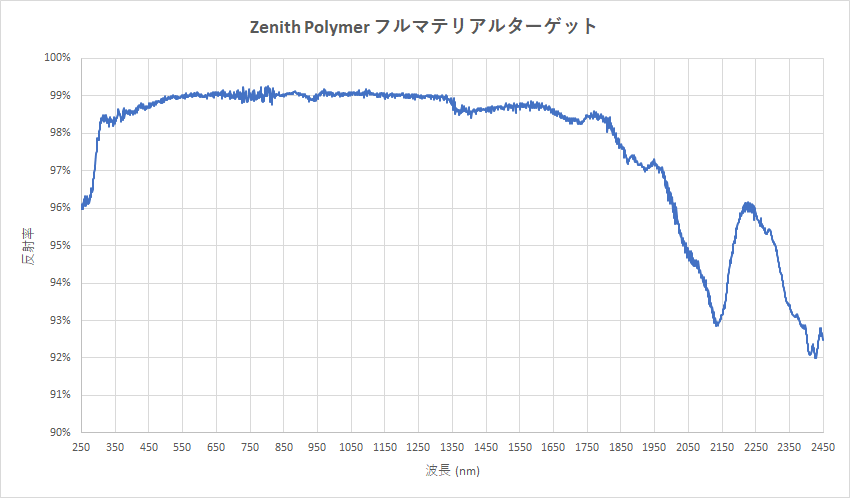

■反射グラフ(参考)

■製品リスト : Zenith polymer フルマテリアルターゲット

型名
(PTB校正証明書付属モデル)
型名
(校正証明書なしモデル)
反射率サイズ
SG3105SG3105-U≈ 99 %50 x 50 x 10 mm
SG3110SG3110-U≈ 99 %100 x 100 x 10 mm
SG3120SG3120-U≈ 99 %200 x 200 x 10 mm
SG3130SG3130-U≈ 99 %300 x 300 x 10 mm
SG3150SG3150-U≈ 99 %500 x 500 x 10 mm

■基本仕様

仕様
サイズ50 x 50 x 10 ~ 500 x 500 x 10 mm
反射率99%
対応波長範囲250 nm ~ 2450 nm
バッチ間反射率公差± 3 %
表面反射率公差
(反射率均一性)
± 1 %
標準細孔サイズ1 ~ 20 μm、平均 6 μm
レーザーダメージ閾値8 J/cm2
使用環境温度-50 ℃ ~ 250 ℃
使用環境湿度5 ~ 95 %


各資料
