低電圧ポッケルスセルドライバー DPシリーズ

製品詳細

分野

  • OEM/組込み
  • 装置開発
  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

ポッケルスセルドライバーDPシリーズは、最大 3.6 kV の HV パルス振幅と最大 2 MHz の HV パルス繰返し周波数を備えています。

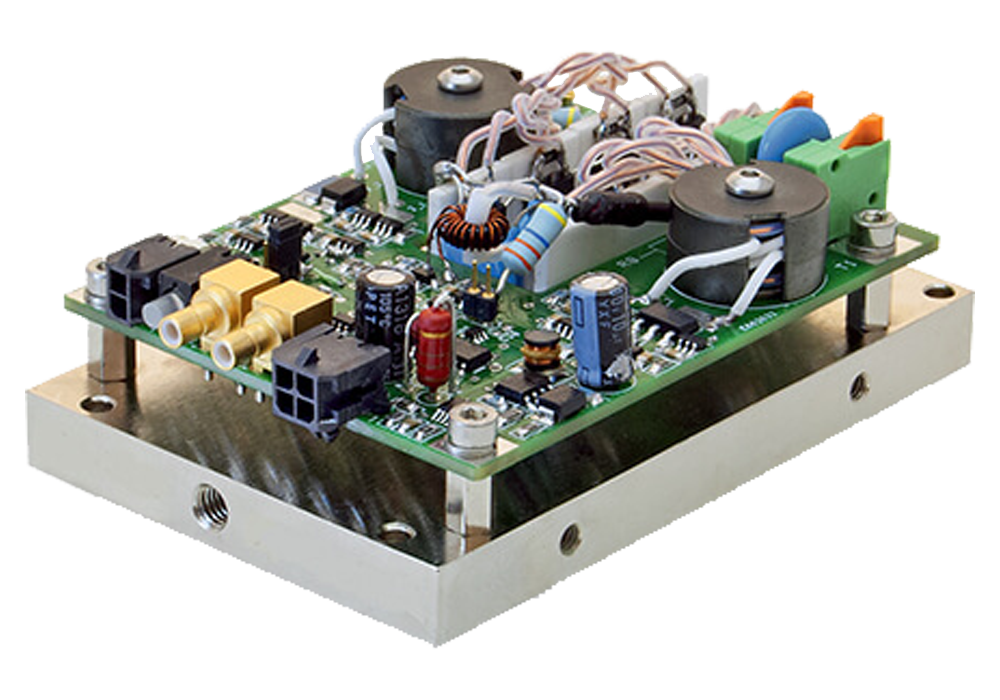

DPシリーズは 、装置メーカーが独自のシステムにドライバーを組み込むためのオープンフレームモデル、研究者向けにアルミニウムハウジングに収められているハウジングモデルの2種類があります。

ポッケルスセルドライバーをアルミニウムハウジングに収めることで、ポッケルスセルドライバーの動作による高電圧の影響からユーザーと電子機器の両方を保護し、潜在的に有害となる外部接触からドライバー自体を保護することができます。


特長

・ HVパルス振幅 最大 3.6 kV
・繰返し周波数 最大2 MHz
・パルス再生技術を使用した HV パルス幅の延長
・OEMバージョンはリクエストに応じて提供可能


仕様

型番最大HV動作電圧最大HV繰返し周波数
DP-50-3.63.6 kV50 kHz
DP-50-3.6-AI3.6 kV50 kHz
DP-250-2.52.5 kV250 kHz
DP-250-2.5-Al2.5 kV250 kHz
DP-250-3.63.6 kV250 kHz
DP-250-3.6-Al3.6 kV250 kHz
DP-400-1.51.5 kV400 kHz
DP-400-1.5-AI1.5 kV400 kHz
DP-500-2.62.6 kV500 kHz
DP-500-2.6-Al2.6 kV500 kHz
DP-1000-1.81.8 kV1000 kHz
DP-1000-1.8-Al1.8 kV1000 kHz
DP-2000-1.51.5 kV2000 kHz
DP-2000-1.5-Al1.5 kV2000 kHz

●仕様
型番DP-50-3.6
DP-50-3.6-AI
DP-250-2.5
DP-250-2.5-Al
DP-250-3.6
DP-250-3.6-Al
DP-400-1.5
DP-400-1.5-AI
最大HV動作電圧3.6 kV2.5 kV3.6 kV1.5 kV
最大HV繰返し周波数60 kHz250 kHz250 kHz400 kHz
パルス幅100 - 5000 ns
HVパルス立ち上がり時間
(typical)
<7 ns<6 ns<7 ns<5.5 ns
HV パルス立ち下がり時間
(typical)
<7 ns<6 ns<7 ns<5.5 ns
出力極性Positive
HV電力消費<20 W<40 W<75 W<20 W
12V / 24V消費電力<1 W<4.5 W<4 W<5.5 W
冷却水冷

型番DP-500-2.6
DP-500-2.6-Al
DP-1000-1.8
DP-1000-1.8-Al
DP-2000-1.5
DP-2000-1.5-Al
最大HV動作電圧2.6 kV1.8 kV1.5 kV
最大HV繰返し周波数500 kHz1 MHz2 MHz
パルス幅100 - 5000 ns
HVパルス立ち上がり時間
(typical)
<6.5 ns<6 ns<7 ns
HV パルス立ち下がり時間
(typical)
<6.5 ns<7 ns<7 ns
出力極性Positive
HV電力消費<90 W<80 W<120 W
12V / 24V消費電力<6 W<9 W<12 W
冷却水冷
