製品情報

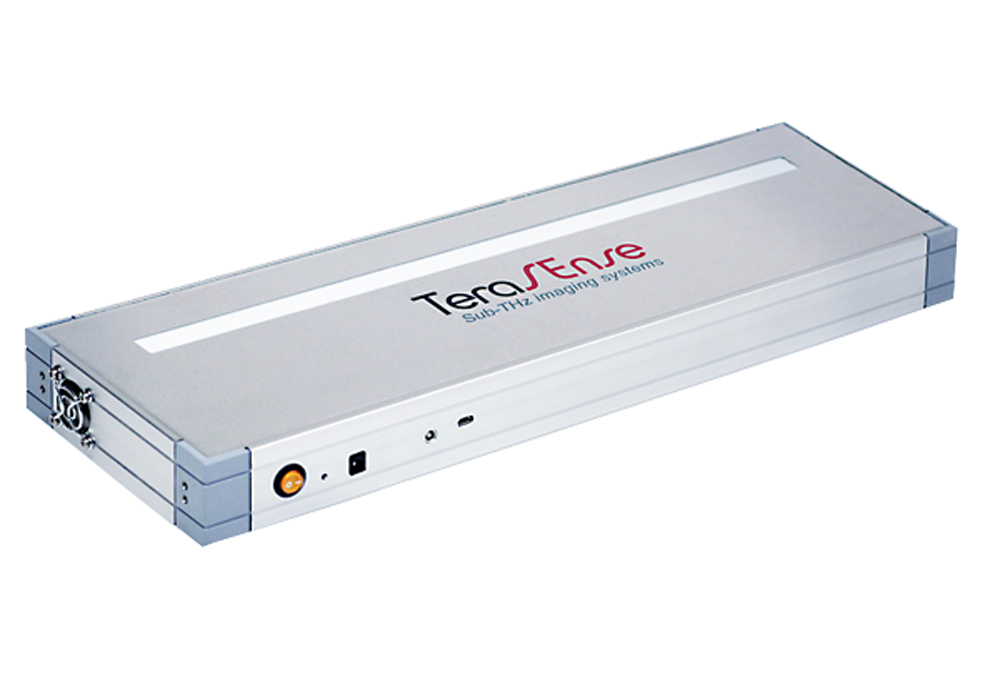

1次元 高速リニアSub-THzカメラ TeraFAST

製品詳細

分野

  • 分析・検査
  • 計測
  • イメージング

メーカー

TeraSense(ロシア)

総代理店

概要

TeraFASTは同社の独自技術を用いたセンサーをリニアに配列したSub-THz用のリニアカメラです。
フレームレートは最大で5kHzとベルトコンベアなどに設置し、品質検査や危険物検査に行う用途に最適です。標準の100GHz、更に高分解能が必要な用途に280GHzなど、周波数の異なる4モデルを販売しています。標準素子数は256素子ですが、用途に合わせて更に長くすることも可能です。


■ 測定例

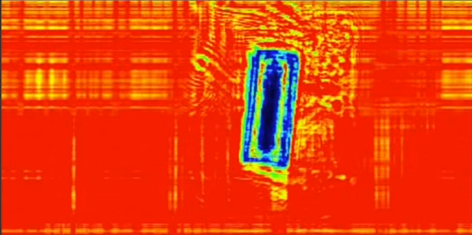

例1.ポリ袋内の懐中電灯  例2.スノーボード内の欠陥

■ 紹介動画


特長

・対応周波数 : 100 GHz or 140 GHz or 200 GHz or 280 GHz
・フレームレート : 最大5 kHz
・ソフトウェア: 標準ソフトウェア付属 c++API LabviewSDK


仕様

■ 仕様:Tera-FAST

型名TeraFAST-100TeraFAST-140TeraFAST-200TeraFAST-300
素子数64 or 128 or 256 or 512256256256
素子サイズ 1.5×3.0 mm□ 0.5 mm or
□ 1.5 mm
□ 0.5 mm or
□ 1.5 mm
□ 0.5 mm or
□ 1.5 mm
センサーサイズ384×3 mm128×0.5 mm128×0.5 mm128×0.5 mm
感度100 nW@5000 fps
45 nW@1000 fps
14 nW@100 fps
100 nW@2000 fps
14 nW@100 fps
読出し速度最大 5 kHz最大 2 kHz
対応周波数~100 GHz~140 GHz~200 GHz~280 GHz
ソフトウェアTeraView (無償) C++/Labviewe API/SDK (有償)
電源24 V DC (付属)
