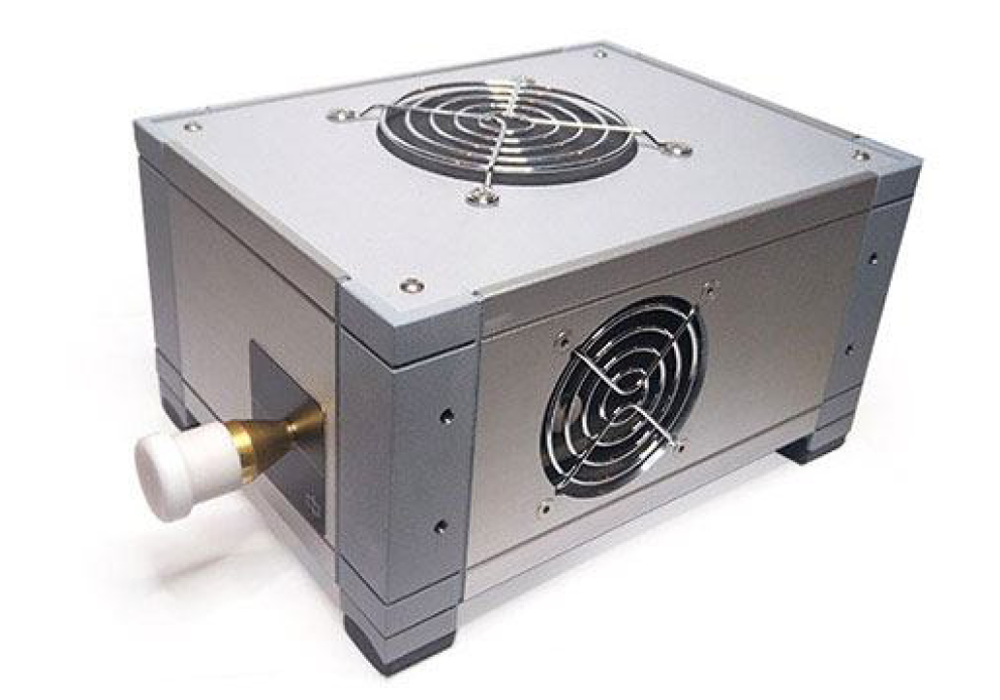

Sub-THz光源 IMPATT Diode

製品詳細

分野

  • 計測
  • イメージング

メーカー

TeraSense(アメリカ)

総代理店

概要

IMPATT Diodeは低価格ながらも高出力でSub-THzの領域で発振可能なDiodeです。
周波数は95~150GHzで5種類のラインナップを揃え、用途に合わせて出力を選ぶことが可能です。Sub-THz光源を使用した計測や、イメージング、検出素子の開発などに最適です。また同社が販売するイメージングカメラ用の光源としても最適です。


特長

・mWレベルでの発振が可能
・周波数 : ~95 GHz / 96 GHz / ~140 GHz / ~150 GHz / ~180 GHz
・出力: ~10~1600 mW


仕様

IMPATT Diode仕様

IMPATT
周波数(固定)95 GHz ± 2 GHz96 GHz ± 2 GHz140 GHz ± 2 GHz150 GHz ± 2 GHz180 GHz ± 2 GHz
出力400/800/1600 mW80/180 mW30/80/180/400 mW10 mW10 mW
導波管サイズWR-10WR-6.5
フランジUG-387/U (modified)
TTLによるON/OFF1 Hz ~ 10 kHz (1 μs立上り/立下り)
オプションホーンアンテナ、高速出力ON/OFF (< 200 MHz、< 2 ns立上がり/立下り)
