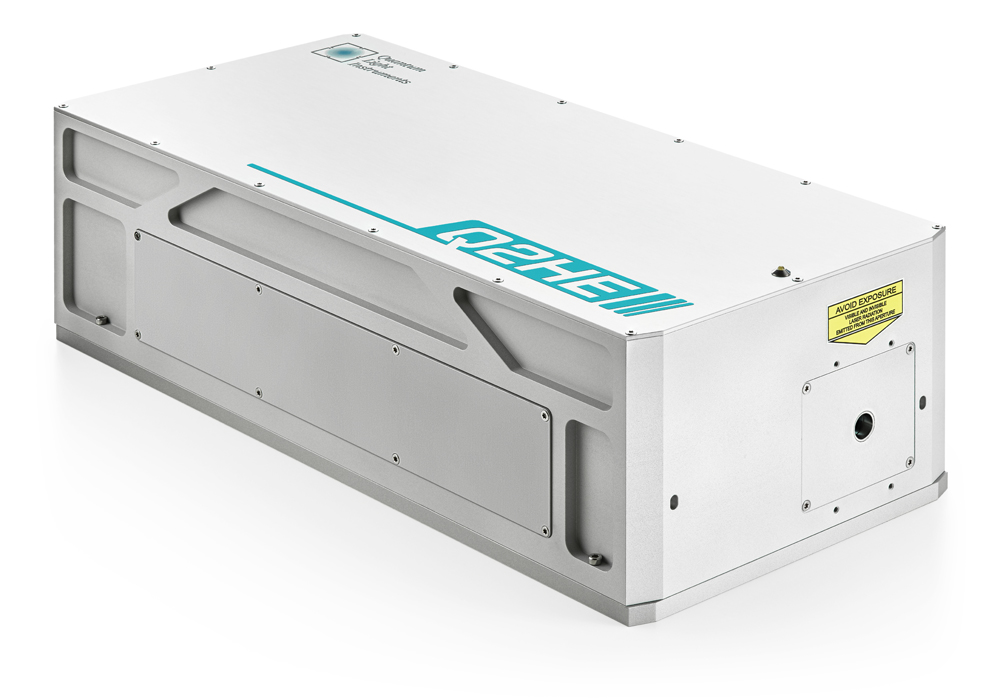

完全空冷 高エネルギー ダイオード励起ナノ秒レーザー Quantas Q2HE
製品詳細
検討リストに追加する
分野
- 計測
- プラズマ
メーカー
Quantum Light Instruments（リトアニア）
総代理店概要
完全空冷 高エネルギーモデル
エネルギー : ~100 mJ@1053 nm | パルス幅 : 6-7 ns | 繰返し周波数 : ~100 Hz
高エネルギー安定性 : 0.5%@1064nm | 高調波発生オプション有
特長
Q2HEシリーズは高エネルギーが必要なアプリケーションに最適なLD励起ナノ秒レーザーです。
レーザー結晶はYAG、もしくはYLFから選択可能、必要な波長に応じて高調波ユニットを組合わせる事も可能です。モデルは異なるエネルギー、繰返し周波数の10モデルから用途に応じて選択することが可能です。また、Quantum Light Instruments社のレーザーは水を使用しない完全空冷を実現しており、LD励起の安定性も合わさり完全メンテンナンスフリーを実現しています。LIBSやLIFなどの計測など、様々な用途に使用可能です。
仕様
■ Quantus-Q2HE仕様
| 型名 *1 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Q2HE-xxx | D20 | D50 | D100 | E20 | E50 | F10 | F20 | |
| 波長 | 1064 nm | 1053 nm | ||||||
| 繰返し周波数 *2 | 20 Hz | 50 Hz | 100 Hz | 20 Hz | 50 Hz | 10 Hz | 20 Hz | |
| パルスエネルギー | 40 mJ | 70 mJ | 100 mJ | |||||
| パルス幅 *3 | <7 ns | <6 ns | ||||||
| エネルギー安定性 *4 | < 0.5 RMS | |||||||
| パワードリフト *5 | ± 3 % | |||||||
| ビームパターン | Bell-Shaped >75% fit to Gaussian | |||||||
| ビーム拡がり角 *6 | <1 mrad | |||||||
| 偏光 | Horizontal | |||||||
| ビーム径 *7 | 3.0 mm | 3.5 mm | 4.5 mm | |||||
| ジッター *8 | <0.5 ns RMS | |||||||
| 高調波オプション *9 | 526.5 / 532 nm | 20 mJ | 35 mJ | 50 mJ | ||||
| 351 / 355 nm | 12 mJ | 20 mJ | 30 mJ | |||||
| 263 / 266 nm | 5 mJ | 10 mJ | 15 mJ | |||||
| 211 / 213 nm | 1.5 mJ | 3 mJ | 5 mJ | 4 mJ | ||||
| アッテネータ― (オプション) *10 | 透過率 : 1~95 % | |||||||
| 寸法 | レーザーヘッド | 190×408×155 mm | ||||||
| コントロールユニット | 108×191×59 mm | |||||||
| 電源 *11 | 192×178×46 mm | |||||||
| 冷却 | 完全空冷 | |||||||
| 使用環境温度 | 15~30 ℃ | 15~27 ℃ | ||||||
| 湿度 | 10~80 % (結露なきこと) | |||||||
| 電圧 | 90~230 VAC 単相 47~63 Hz *12 | |||||||
| 消費電力 | 50 W | 100 W | 150 W | 80 W | 150 W | 70 W | 120 W | |
測定値は全て基本波、最大繰返し周波数での測定値です。
*2： 繰返し周波数は出荷時に最大値で固定されています。
*3： 350ps立上りPDでのFWHM値。 *4： ウォームアップ後、30秒間の測定値。
*5： 20分のウォームアップ後、8時間以上の測定値。
*6： 全角、4σ値。 *7 レーザー出射後、20cmの距離における4σ値。
*8： 励起LDの立下りに対して。 *9： SHG or H-SMARTモデル。エネルギーは最大値。
*10： 電動アッテネーターはPCから透過率の変更可。レーザーハウジングに取付。
*11： アダプタの寸法はモデルにより異なります。
*12： 12V DC or 28V DCからも使用可能。詳細はお問合せ下さい。
