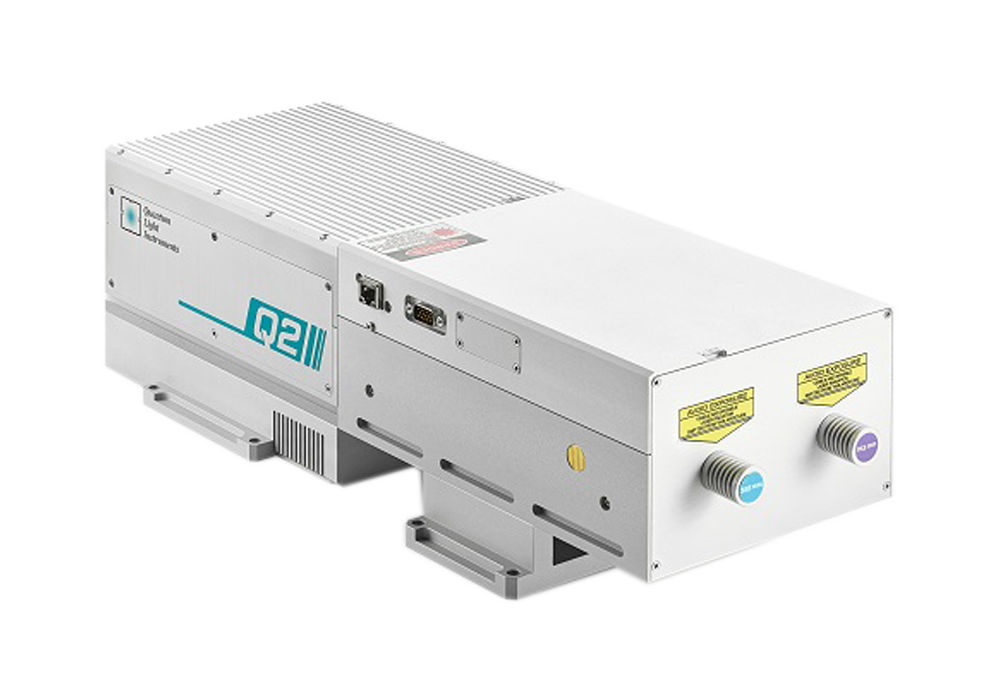

完全空冷 汎用型 ダイオード励起ナノ秒レーザー Q2
製品詳細
分野
- 計測
- プラズマ
メーカー
Quantum Light Instruments（リトアニア）
総代理店概要
Q2シリーズはエネルギー、繰返し周波数を高めた汎用的なLD励起ナノ秒レーザーです。
レーザー結晶はYAG、もしくはYLFから選択可能、必要な波長に応じて高調波ユニットを組合わせる事も可能です。モデルは異なるエネルギー、繰返し周波数の17モデルから用途に応じて選択することが可能です。また、Quantum Light Instruments社のレーザーは水を使用しない完全空冷を実現しており、LD励起の安定性も合わさり完全メンテンナンスフリーを実現しています。LIBSやLIFなどの計測など、様々な用途に使用可能です。
特長
・エネルギー : ~80 mJ@1053 nm
・パルス幅 : 5-10 ns
・繰返し周波数 : ~200 Hz
・高エネルギー安定性 : 0.5%@1064nm
・高調波発生オプション有
仕様
■ Q2仕様
| 型名 *1 | Q2 | |||||
|---|---|---|---|---|---|---|
| Q2-xxx | -B10 | -C10 | -D10 | -E10 | -F10 | |
| 波長 | 1053 or 1064 nm | 1053 nm | ||||
| 繰返し周波数 *2 | 10 Hz | |||||
| パルスエネルギー*3 | 10 mJ | 15 mJ | 35/40 mJ | 60/65 mJ | 80 mJ | |
| パルス幅 *4 | < 8 ns | < 7 ns | < 5 ns | |||
| エネルギー安定性*5 | < 0.5 RMS | |||||
| パワードリフト *6 | ± 3 % | |||||
| ビームパターン | Bell-Shaped >80% fit to Gaussian | |||||
| ビーム拡がり角 *7 | < 1.5 mrad | < 1 mrad | ||||
| 偏光 | Horizontal | |||||
| ビーム径 *8 | 1.5 mm | 2.0 mm | 3.0 mm | 4.0 mm | ||
| ジッター *9 | <0.5 ns RMS | |||||
| 高調波オプション *10 | 532 / 526.5 nm | 4 mJ | 7 mJ | 17/20 mJ | 30/32 mJ | 40 mJ |
| 355 / 351 nm | 2.4 mJ | 4.5 mJ | 10/12 mJ | 18/20 mJ | 24 mJ | |
| 266 / 263nm | 1.2 mJ | 2.5 mJ | 5/6 mJ | 9/10 mJ | 12 mJ | |
| 213 / 211 nm | 0.4 mJ | 1 mJ | 2/2.5 mJ | 3.5/4 mJ | 5 mJ | |
| アッテネータ― (オプション) *11 | 透過率 : 1~95 % | |||||
| 寸法 | レーザーヘッド | 160×230×141 mm | ||||
| コントロールユニット | 108×191×59 mm | |||||
| 電源 *12 | 50×125×31 mm | |||||
| 冷却 | 完全空冷 | |||||
| 使用環境温度 | 15~30 ℃ | |||||
| 湿度 | 10~80 % (結露なきこと) | |||||
| 電圧 | 90~230 VAC 単相 47~63 Hz *13 | |||||
| 消費電力 | 30 W | 40 W | 50 W | 60 W | ||
| 型名 *1 | Q2 | ||||||
|---|---|---|---|---|---|---|---|
| Q2-xxx | -B20 | -C20 | -D20 | -E20 | -D33 | -E33 | |
| 波長 | 1053 or 1064 nm | 1053 nm | 1064 nm | ||||
| 繰返し周波数 *2 | 20 Hz | 33.3 Hz | |||||
| パルスエネルギー*3 | 10 mJ | 20 mJ | 40 mJ *3 | 65 mJ *4 | 40 mJ | 60 mJ | |
| パルス幅 *4 | <7 ns | <5 ns | |||||
| エネルギー安定性 *5 | < 0.5 RMS | ||||||
| パワードリフト *6 | ± 3 % | ||||||
| ビームパターン | Bell-Shaped >80% fit to Gaussian | ||||||
| ビーム拡がり角 *7 | <1.5 mrad | <1 mrad | |||||
| 偏光 | Horizontal | ||||||
| ビーム径 *8 | 1.5 mm | 3.0 mm | 4.0 mm | ||||
| ジッター *9 | <0.5 ns RMS | ||||||
| 高調波オプション *10 | 532 / 526.5 nm | 5 mJ | 10 mJ | 17/20 mJ | 30/32 mJ | 20 mJ | 30 mJ |
| 355 / 351 nm | 3 mJ | 6 mJ | 10/12 mJ | 18/20 mJ | 12 mJ | 18 mJ | |
| 266 / 263nm | 1.5 mJ | 3 mJ | 5/6 mJ | 9/10 mJ | 6 mJ | 9 mJ | |
| 213 / 211 nm | 0.5 mJ | 1 mJ | 2 mJ | 3 mJ | 1.8 mJ | 2.5 mJ | |
| アッテネータ― (オプション) *11 | 透過率 : 1~95 % | ||||||
| 寸法 | レーザーヘッド | 160×230×141 mm | |||||
| コントロールユニット | 108×191×59 mm | ||||||
| 電源 *12 | 192×178×46 mm | ||||||
| 冷却 | 完全空冷 | ||||||
| 使用環境温度 | 15~30 ℃ | ||||||
| 湿度 | 10~80 % (結露なきこと) | ||||||
| 電圧 | 90~230 VAC 単相 47~63 Hz *13 | ||||||
| 消費電力 | 30 W | 40 W | 70 W | 80 W | 100 W | ||
| 型名 *1 | Q2 | ||||
|---|---|---|---|---|---|
| Q2-xxx | -A50 | -B50 | -C50 | -D50 | |
| 波長 | 1053 or 1064 nm | 1064 nm | |||
| 繰返し周波数 *2 | 50 Hz | ||||
| パルスエネルギー*3 | 5 mJ | 10 mJ | 20 mJ | 40 mJ | |
| パルス幅 *4 | <7 ns | <6 ns | <5 ns | ||
| エネルギー安定性 *5 | < 0.5 RMS | ||||
| パワードリフト *6 | ± 3 % | ||||
| ビームパターン | Bell-Shaped >80% fit to Gaussian | ||||
| ビーム拡がり角 *7 | <1 mrad | ||||
| 偏光 | Horizontal | ||||
| ビーム径 *8 | 1.5 mm | 2.5 mm | 3.5 mm | ||
| ジッター *9 | <0.5 ns RMS | ||||
| 高調波オプション *10 | 532 / 526.5 nm | 2.5 mJ | 5 mJ | 10 mJ | 20 mJ |
| 355 / 351 nm | 1.5 mJ | 3 mJ | 6 mJ | 12 mJ | |
| 266 / 263nm | 0.7 mJ | 1.5 mJ | 3 mJ | 6 mJ | |
| 213 / 211 nm | 0.25 mJ | 0.5 mJ | 1 mJ | 1.5 mJ | |
| アッテネータ― (オプション) *11 | 透過率 : 1~95 % | ||||
| 寸法 | レーザーヘッド | 160×230×141 mm | |||
| コントロールユニット | 108×191×59 mm | ||||
| 電源 *12 | 192×178×46 mm | ||||
| 冷却 | 完全空冷 | ||||
| 使用環境温度 | 15~30 ℃ | ||||
| 湿度 | 10~80 % (結露なきこと) | ||||
| 電圧 | 90~230 VAC 単相 47~63 Hz *13 | ||||
| 消費電力 | 30 W | 50 W | 80 W | 100 W | |
| 型名 *1 | Q2 | |||||
|---|---|---|---|---|---|---|
| Q2-xxx | -200 | -100 | -A100 | -B100 | -C100 | |
| 波長 | 1064 nm | |||||
| 繰返し周波数 *2 | 200 Hz | 100 Hz | ||||
| パルスエネルギー*3 | 1 mJ | 2.5 mJ | 5 mJ | 10 mJ | 20 mJ | |
| パルス幅 *4 | < 10 ns | < 8 ns | < 7 ns | |||
| エネルギー安定性 *5 | < 0.5 RMS | |||||
| パワードリフト *6 | ± 3 % | |||||
| ビームパターン | Bell-Shaped >80% fit to Gaussian | |||||
| ビーム拡がり角 *7 | <2 mrad | <1.5 mrad | <1 mrad | |||
| 偏光 | Horizontal | |||||
| ビーム径 *8 | 1.5 mm | 2.0 mm | 2.5 mm | 3.5 mm | ||
| ジッター *9 | <0.5 ns RMS | |||||
| 高調波オプション *10 | 532 / 526.5 nm | 0.5 mJ | 1.25 mJ | 2.5 mJ | 5 mJ | 10 mJ |
| 355 / 351 nm | 0.25 mJ | 0.6 mJ | 1.5 mJ | 3 mJ | 6 mJ | |
| 266 / 263nm | 0.1 mJ | 0.3 mJ | 0.7 mJ | 1.5 mJ | 3 mJ | |
| 213 / 211 nm | 0.02 mJ | 0.1 mJ | 0.25 mJ | 0.5 mJ | 1 mJ | |
| アッテネータ― (オプション) *11 | 透過率 : 1~95 % | |||||
| 寸法 | レーザーヘッド | 160×230×141 mm | ||||
| コントロールユニット | 108×191×59 mm | |||||
| 電源 *12 | 192×178×46 mm (+28 V DC) | |||||
| 冷却 | 完全空冷 | |||||
| 使用環境温度 | 15~30 ℃ | |||||
| 湿度 | 10~80 % (結露なきこと) | |||||
| 電圧 | 90~230 VAC 単相 47~63 Hz *13 | |||||
| 消費電力 | 40 W | 50 W | 70 W | 80 W | 100 W | |
*2：繰返し周波数は出荷時に最大値で固定されています。
*3：パルス エネルギーが xx/yy 形式で表示される場合、ｘｘは 1064 nm 波長、yyは 1053 nm の数値です。
*4： 350ps立上りPDでのFWHM値。
*5：ウォームアップ後、30秒間の測定値。
*6： 20分のウォームアップ後、8時間以上の測定値
*7： 全角、4σ値。
*8： レーザー出射後、20cmの距離における4σ値。
*9：励起LDの立下りに対して。
*10： SHG or H-SMARTモデル。エネルギーは最大値
*11：電動アッテネーターはPCから透過率の変更可。レーザーハウジングに取付。
*12：アダプタの寸法はモデルにより異なります。
*13： 12V DC または 28V DCからも使用可能。詳細はお問合せ下さい。
