高速応答 Sub-THz検出素子 UltraFAST&FAST

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • イメージング

メーカー

TeraSense(ロシア)

総代理店

概要

最速応答速度 150ps
検出周波数域 : 50~700 GHz | 応答速度 : 150ps@UltraFast / 1μs@Fast
感度 : 0.5 V/W@UltraFast / 10V/W@Fast (代表値、ピーク)


特長

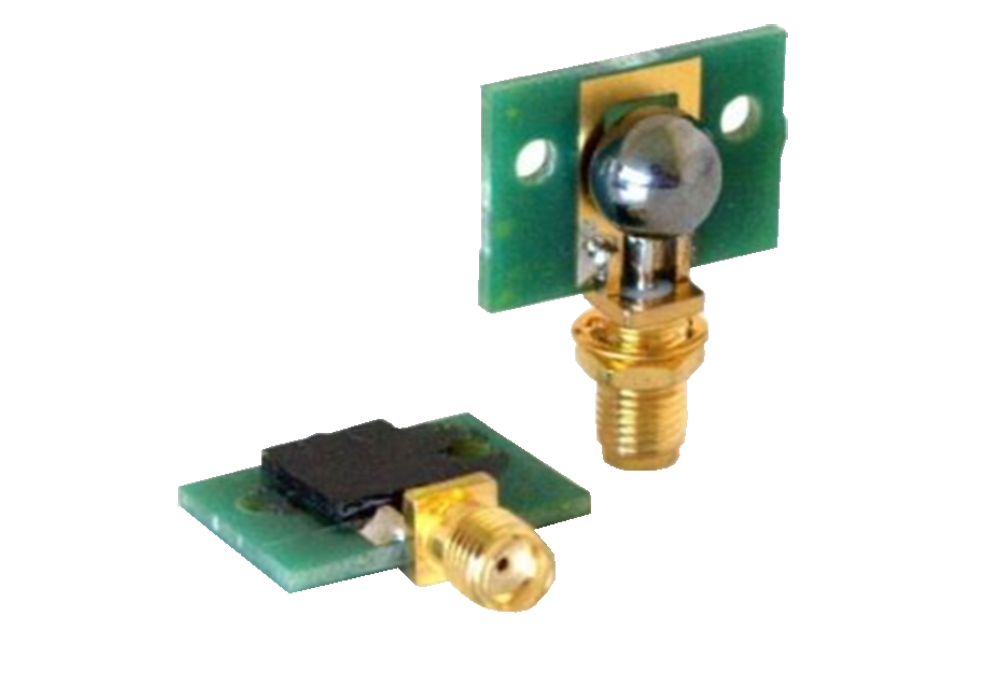

TeraSense社の検出素子は同社のイメージングカメラにも使用されている検出素子です。
モデルは高速応答(150ps)、高感度(10V/W)2種類を揃えています。感度は50~700GHzの範囲内にいくつかのピークを持ちます。出力はSMAとなり、お手持ちの測定器に出力することが可能です。


■ 特性図

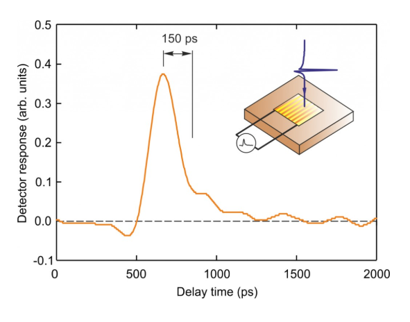

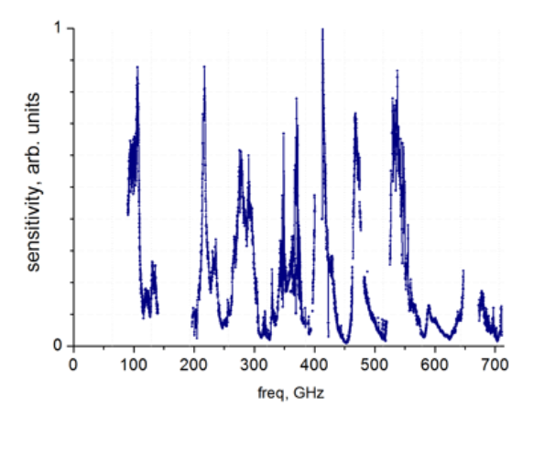

応答速度特性 周波数 vs 感度特性図

仕様

■ 仕様:Ultarfast、Fast

型名UltarfastFast
応答速度150 ps1 μs
検出域50 - 700 GHz
感度@代表値0.5 V/W10 V/W
NEP2 nW/√Hz1 nW/√Hz
寸法23×29×6.5 mm
インピーダンス50 Ω10 kΩ
出力コネクタSMA
