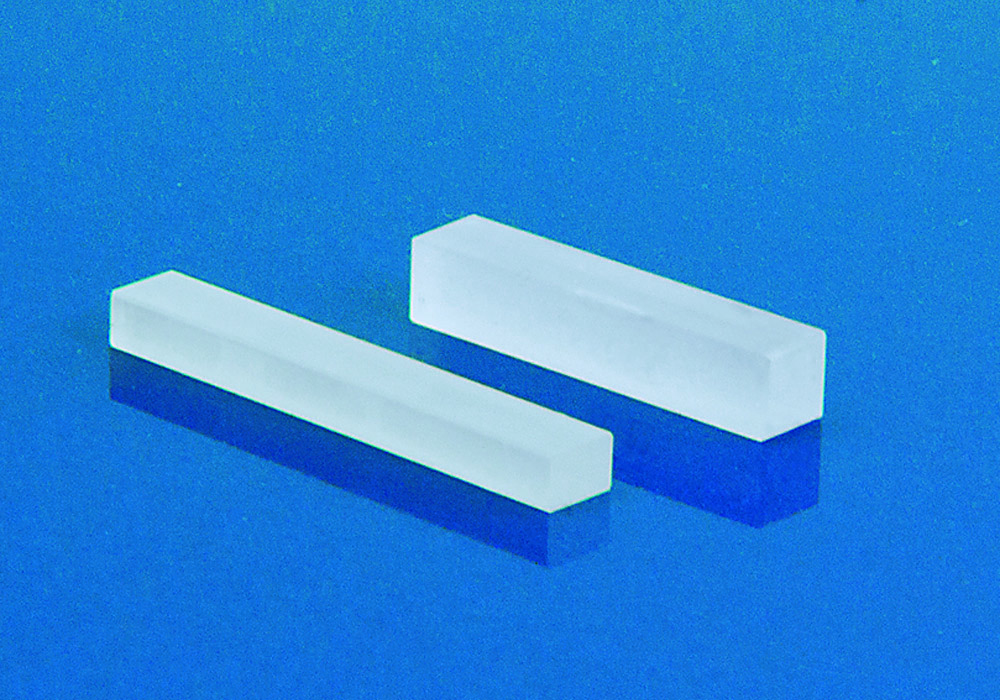

非線形光学結晶 LBO結晶

製品詳細

検討リストに追加する

分野

  • 計測
  • 教育
  • OEM/組込み
  • 装置開発
  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

多くの優れた特徴を持つ、レーザー光の波長変換用にも使用できるLBO結晶ラインナップ
広い透過波長範囲 | 小さなウォークオフ角
高いダメージ閾値 | 高い光学的均一性


特長

LBO結晶は、多くの優れた特長を持つ非線形光学結晶です。主にレーザー光の波長変換用に使用される他、様々な非線形光学用途に適します。


・広い透過範囲
・小さなウォークオフ角度
・Type 1およびType 2の幅広い非臨界位相整合(NCPM) 範囲
・高いダメージ閾値
・広い許容角度
・高い光学的均一性


■ 用途
・高ピーク出力Nd doped TiSapphireレーザーパルスレーザー、色素レーザーの2倍波・3倍波
Type 1Type 2の両方の位相整合の光パラメトリック発振器(OPO
CWおよび疑似CW放射の変換のための非臨界位相整合
など


仕様

■ラインナップ① : SHG@1064 nm, Type 1

型名サイズ (mm)ΘΦコーティング
LBO-4013 x 3 x 109011.6AR/AR @ 1064 + 532 nm
LBO-4023 x 3 x 159011.6AR/AR @ 1064 + 532 nm
LBO-3014 x 4 x 109011.6AR/AR @ 1064 + 532 nm
LBO-3024 x 4 x 159011.6AR/AR @ 1064 + 532 nm
LBO-3034 x 4 x 209011.6AR/AR @ 1064 + 532 nm
LBO-5015 x 5 x 109011.6AR/AR @ 1064 + 532 nm
LBO-5035 x 5 x 159011.6AR/AR @ 1064 + 532 nm
LBO-5025 x 5 x 209011.6AR/AR @ 1064 + 532 nm

■ラインナップ② : NCPM SHG@1064 nm, T = 149 °C

型名サイズ (mm)ΘΦコーティング
LBO-4043 x 3 x 15900AR/AR @ 1064 + 532 nm
LBO-4053 x 3 x 20900AR/AR @ 1064 + 532 nm
LBO-4093 x 3 x 30900AR/AR @ 1064 + 532 nm
LBO-4103 x 3 x 50900AR/AR @ 1064 + 532 nm
LBO-3044 x 4 x 10900AR/AR @ 1064 + 532 nm
LBO-3054 x 4 x 15900AR/AR @ 1064 + 532 nm
LBO-3064 x 4 x 20900AR/AR @ 1064 + 532 nm

■ラインナップ③ : THG@1064 nm, Type 2

型名サイズ (mm)ΘΦコーティング
LBO-4063 x 3 x 1042.290AR/AR @ 1064 + 532/355 nm
LBO-4073 x 3 x 1542.290AR/AR @ 1064 + 532/355 nm
LBO-3074 x 4 x 1042.290AR/AR @ 1064 + 532/355 nm
LBO-3084 x 4 x 1542.290AR/AR @ 1064 + 532/355 nm
LBO-5075 x 5 x 1042.290AR/AR @ 1064 + 532/355 nm
LBO-5085 x 5 x 1542.290AR/AR @ 1064 + 532/355 nm

■ラインナップ④ : Type 1 Phase Matching LBO Crystals (Different SHG, THG, and OPO applications)

型名サイズ (mm)ΘΦコーティング
LBO-0917-0112 x 12 x 30900AR/AR @ 1064 + 532 nm
LBO-0917-026 x 6 x 30900AR/AR @ 1030 + 515 nm
LBO-0917-043 x 3 x 25900AR/AR @ 532 + 690-990 nm
LBO-0917-053 x 3 x 20900AR/AR @ 1547 + 773/1547 + 773 + 515 nm
LBO-0917-064 x 4 x 12909.6AR/AR @ 1064 + 532 nm
LBO-0917-074 x 4 x 159010.4AR/AR @ 1064 + 532 nm
LBO-0917-083 x 3 x 209010.6AR/AR @ 1064 + 532 nm
LBO-0520-016 x 6 x 159011.3AR/AR @ 1064 + 532 nm
LBO-0117-073 x 3 x 209011.6AR/AR @ 1064 + 532 nm
LBO-0917-103 x 3 x 209012.9AR/AR @ 1030 + 515 nm
LBO-0917-116 x 6 x 109013.7AR/AR @ 1064 + 532 nm
LBO-0917-126 x 6 x 79013.7AR/AR @ 1064 + 532 nm
LBO-1025-013 x 3 x 1584.80AR/AR @ 1342 + 671 nm
LBO-0111-013 x 3 x 15900AR/AR @ 1111 + 555 nm
LBO-0803-153 x 3 x 12908AR/AR @ 1118 + 559nm
LBO-0803-253 x 3 x 159010.7AR/AR @ 1064 + 532 nm
LBO-0803-263 x 3 x 149010.8AR/AR @ 1064 + 532 nm
LBO-0111-043 x 3 x 159011.1AR/AR @ 1064 + 532 nm
LBO-0111-053 x 3 x 49011.3AR/AR @ 1064 + 532 nm
LBO-0803-373 x 3 x 59011.3AR/AR @ 1064 + 532 nm

■ラインナップ⑤ : Type 2 Phase Matching LBO Crystals (Different SHG, THG, and OPO applications)

型名サイズ (mm)ΘΦコーティング
LBO-0917-136 x 6 x 641.590AR/AR @ 1064 + 532/355 nm
LBO-0423-374 x 4 x 2042.290AR/AR @ 1064 + 532/355 nm
LBO-0917-143 x 6 x 1542.290AR/AR @ 1064 + 532 + 355 nm
LBO-0423-383 x 9 x 1843.190AR/AR @ 1064 + 532 + 355 nm
LBO-1105-016 x 6 x 1543.390AR @ 532 + 1064 nm, S2 uncoated
LBO-0423-403 x 3 x 1543.390AR/AR @ 1064 + 532/355 nm
LBO-0803-913 x 3 x 144390AR/AR @ 1064 + 532/355 nm
LBO-0128-023 x 3 x 1045.790AR/AR @ 1064 + 532/355 nm
LBO-0128-033 x 3 x 745.790AR/AR @ 1064 + 532/355 nm

■標準仕様:

標準仕様
平坦度λ/8 @ 633 nm
平行度< 20 arcsec
垂直度< 5 arcmin
角度公差< 30 arcmin
開口部公差± 0.1 mm
表面精度10/5 (scratch/dig), MIL-O-13830A
有効口径90% of full aperture
