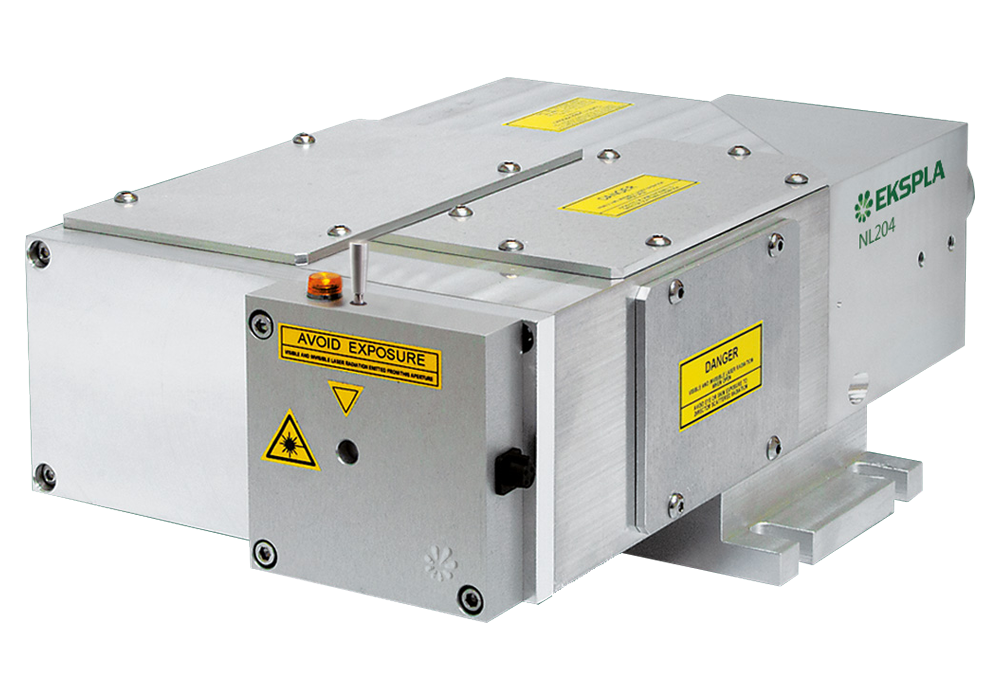

コンパクトDPSS Q-スイッチナノ秒Nd:YAGレーザー NL200シリーズ

製品詳細

分野

  • 分析・検査
  • 計測
  • レーザー加工
  • センシング
  • その他

メーカー

EKSPLA(リトアニア)

正規代理店

概要

NL200シリーズは、最大繰り返し周波数2500 Hzで発振可能なDPSS Q-スイッチNd:YAGレーザーです。
コンパクトかつ計算された筐体からは高いビーム位置安定性やエネルギー安定性が得られます。また用途に合わせて第二、第三、第四、第五高調波発生のオプションがございます。研究用途ではリモートセンシング、分光など、産業用途では材料加工やマーキングに最適なレーザーです。


■パフォーマンスデータ、ビームプロファイル (typical)

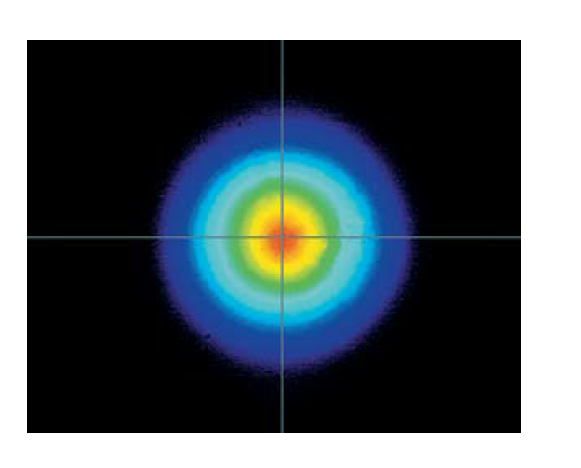

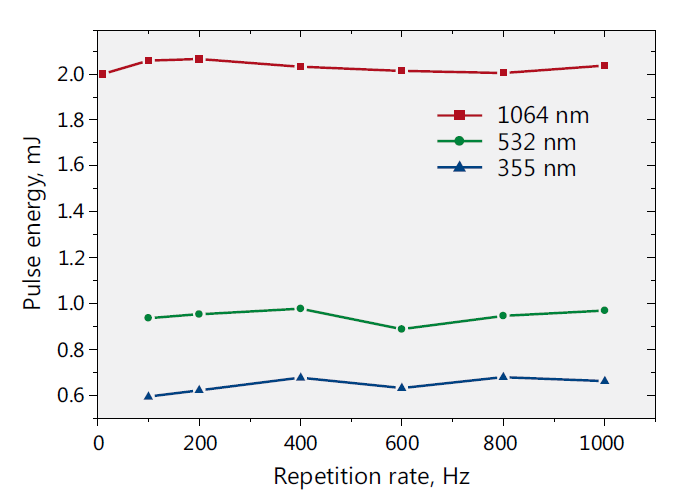

NL202繰り返し周波数に対する出力エネルギーの関係 (typical) ビームプロファイル、far-field (typical)

特長

・最大パルスエネルギー:4 mJ @ 1064 nm
・最大繰り返し周波数:2500 Hz
・パルス幅:7 – 10 ns
・低ランニングコスト
・高調波発生 (オプション)


仕様

■ NL20xシリーズ仕様

主な仕様 1)NL201 2) 3)NL202 2) 4)NL204 2) 4)
パルスエネルギー@ 1064 nm 0.9 mJ 2.0 mJ 4.0 mJ
@ 532 nm 0.3 mJ 0.9 mJ 2.0 mJ
@ 355 nm 0.2 mJ 0.6 mJ 1.3 mJ
@ 266 nm 0.08 mJ 0.2 mJ 0.6 mJ
@ 213 nm inquire
パルスエネルギー安定性(標準偏差)5)@ 1064 nm < 0.5 %
@ 532 nm < 2.5 %
@ 355 nm < 3.5 %
@ 266 nm < 4.0 %
@ 213 nm inquire
パルス幅(typical)6)#colspan##colspan#7 -10 ns
パワードリフト 7)± 2 %
繰り返し周波数0 - 2500 Hz 0 - 1000 Hz
ビーム空間プロファイルガウシアン近似(near & far fields)
楕円率0.9 - 1.1 @ 1064 nm
M2< 1.3
ビーム広がり角 8)< 3 mrad
偏光直線
ビーム径(typical)9)0.7 mm
ビーム位置安定性(RMS)10)≤ 10 μrad
ジッター(標準偏差)11)< 0.5 ns
物理的特性
レーザーヘッドサイズ(幅 x 長さ x 高さ)12)164 x 320 x 93 mm
電源サイズ(幅 x 長さ x 高さ)470 x 390 x 140 mm
アンビリカルケーブル3 m
使用要求
冷却方法空冷
周囲温度(室温)18 - 30 ℃
相対湿度20 - 80 %(結露しないこと)
電源100 - 240 VAC、単相、50 / 60 Hz
消費電力600 W
クリーンルームクラスISO クラス 9 以上
*1:継続的な改善のため、すべての仕様は予告なく変更される場合があります。「typical」とマークされたパラメータは仕様ではありません。特に明記されていない限り、仕様はオプションが無い最大繰り返し周波数の1064nmで測定したものです。
*2:高調波オプション付きで1064nmの発振をご希望の場合はその旨ご指示ください。そのような場合1064nmは高調波発振にあわせて最適化されるため、仕様値とは異なる可能性がございます。
*3:特に明記されていない限り、すべての仕様値は繰り返し周波数が2500Hzの時の値になります。
*4:特に明記されていない限り、すべての仕様値は繰り返し周波数が1000Hzの時の値になります。
*5:30秒間発振のパルスからの平均化です。
*6:FWHM@1064nm
*7: 周囲温度の変化が±2℃以内、湿度変化が±5%以内で、20分のウォームアップ後8時間測定。
*8:波長1064nm、1/e2の位置で測定した全角の値です。
*9: 波長1064nm、1/e2の位置で測定した値です。
*10: 集光素子を使用して集光面でのビームの中心位置の動きで評価。
*11: QSW INあるいはSYNC OUTに関しての値です。
*12: 高調波オプションが無い場合です。
