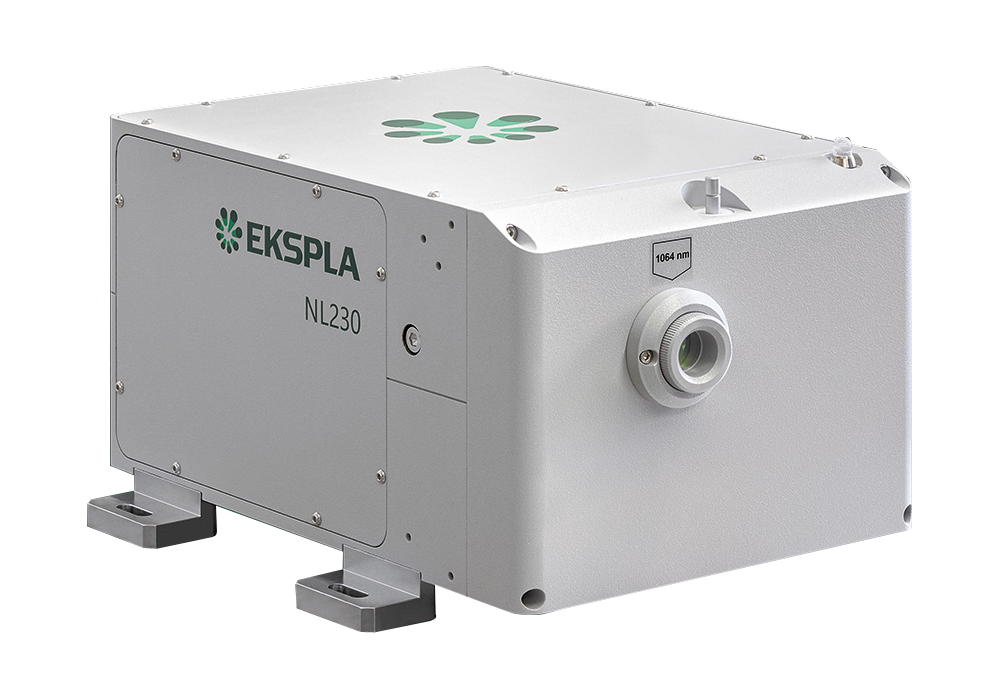

高エネルギーDPSS Q-スイッチナノ秒Nd:YAGレーザー NL230シリーズ
製品詳細
分野
- 分析・検査
- 計測
- レーザー加工
- センシング
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
NL230シリーズは、最大190mJ@1064nmで発振可能なDPSS Q-スイッチNd:YAGレーザーです。
LD励起を採用しているため、長期間メンテナンスを必要とせず使用可能です。パルス幅が3-6ns短いため、LIBSのようなアプリケーションに最適です。
■ビームプロファイル (typical)
 |
 |
 |

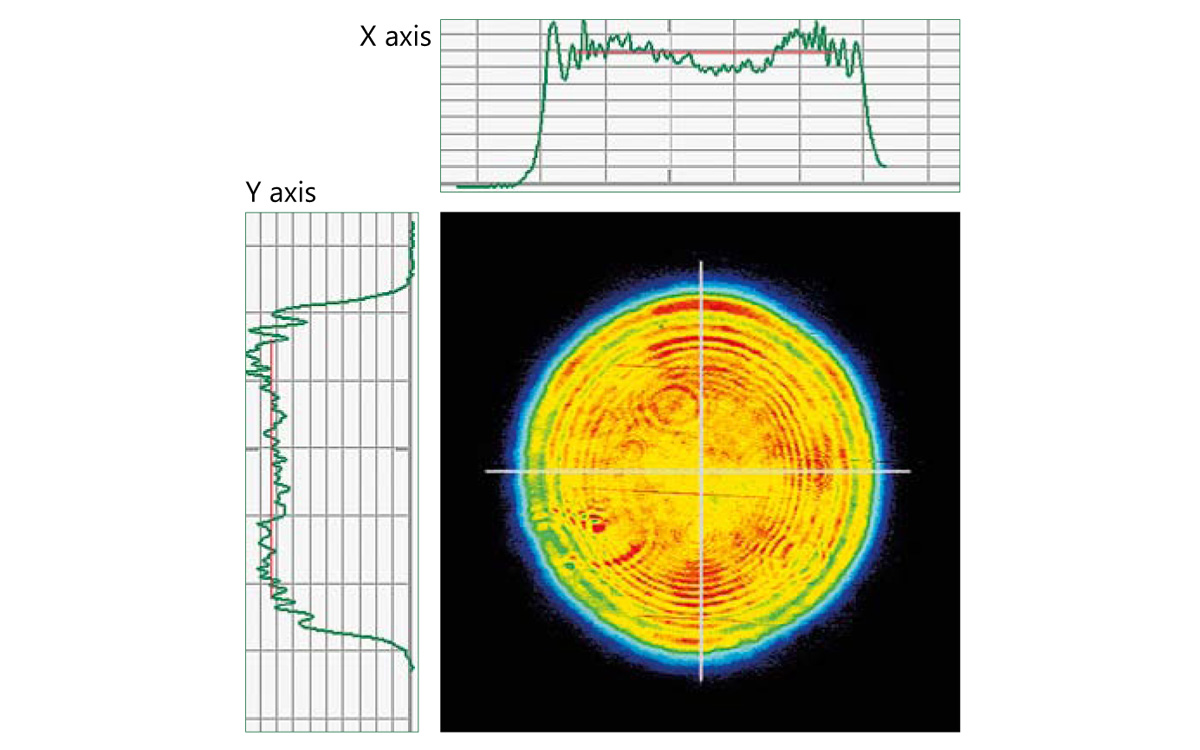

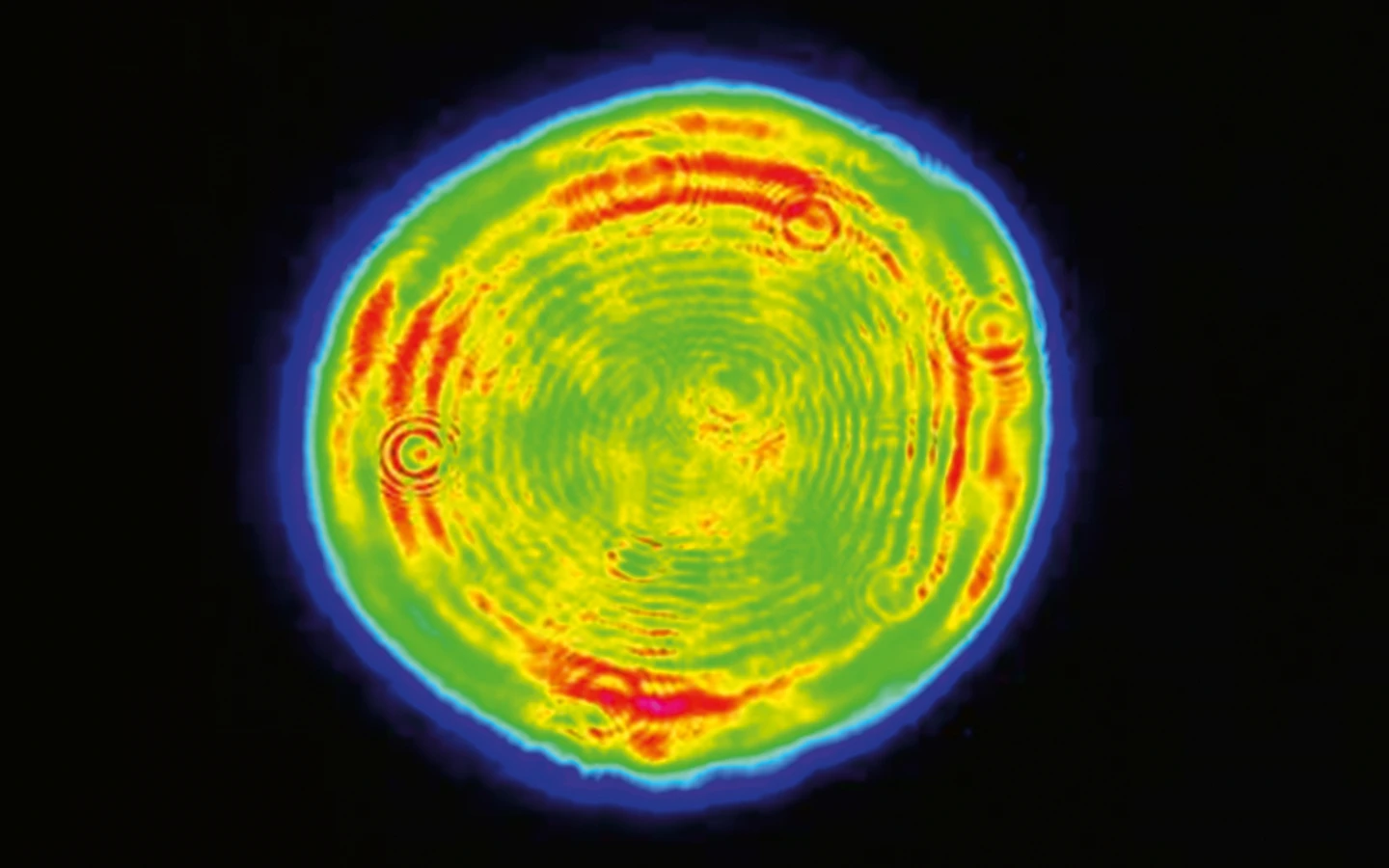

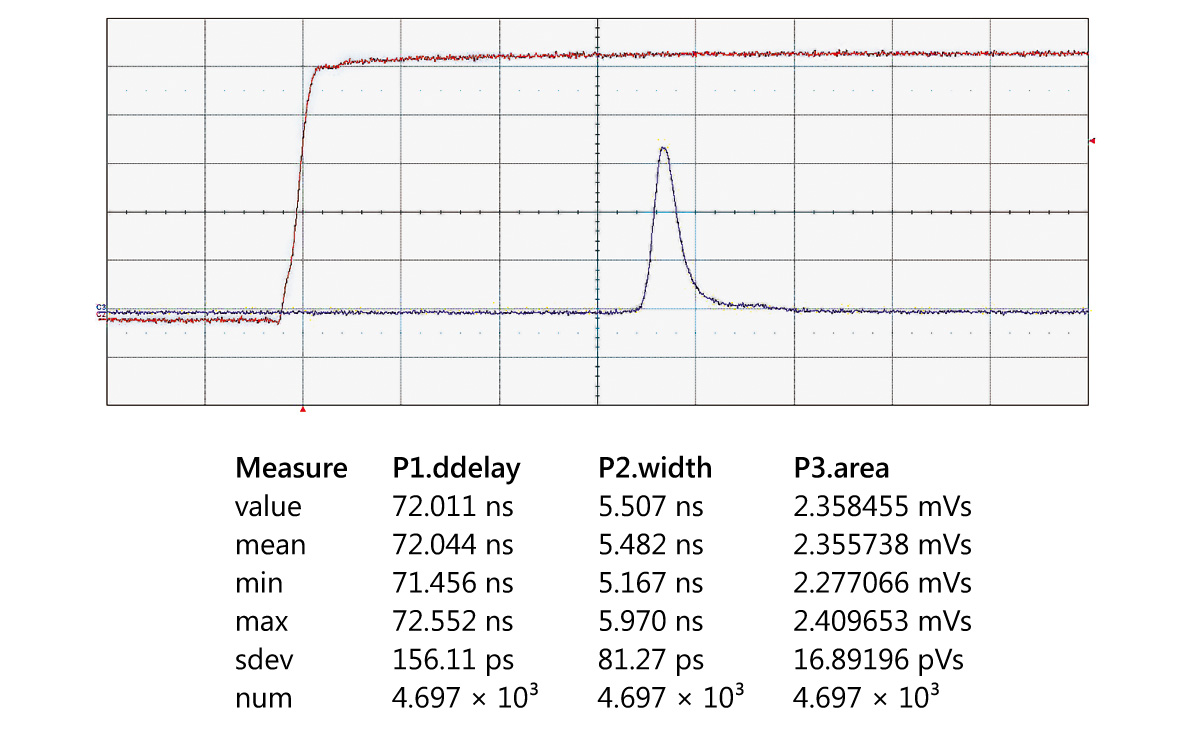

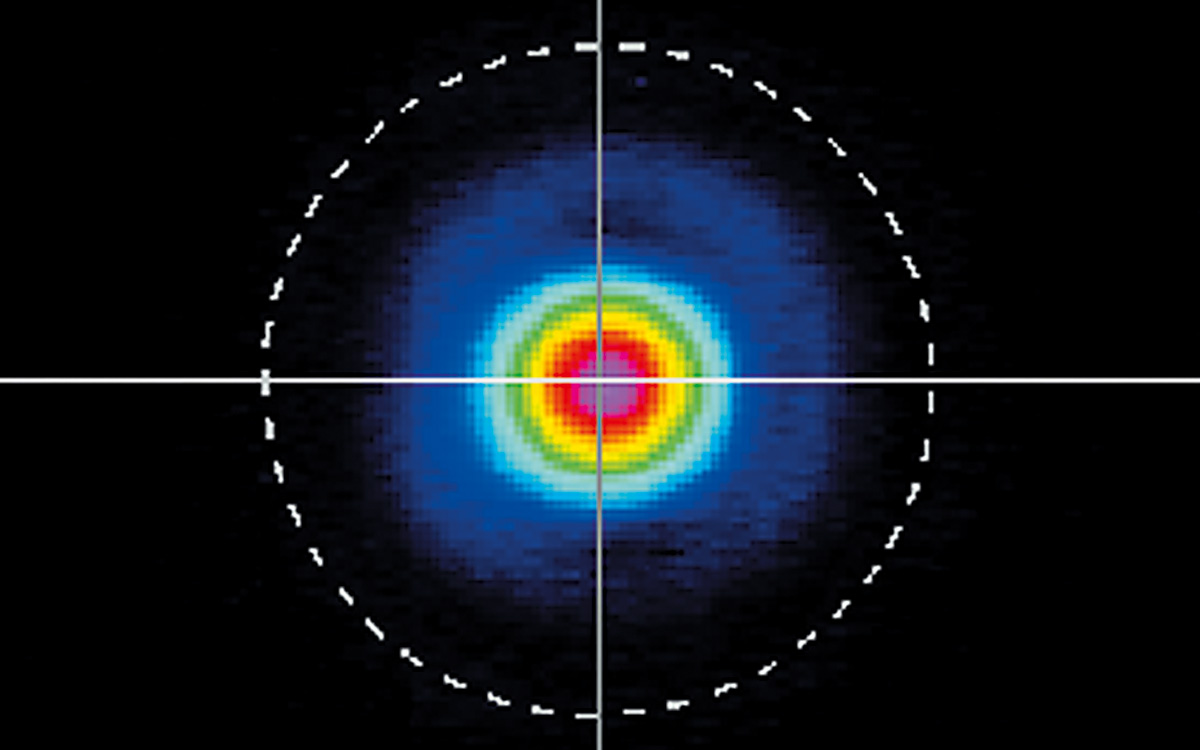

| NL231-50のnear fieldのビームプロファイル (typical) | NL231-50のfar fieldのビームプロファイル (typical) | NL230シリーズのパルス波形 |
特長
・最大パルスエネルギー：190 mJ @ 1064 nm
・最大繰り返し周波数：100 Hz
・パルス幅：3 – 6 ns
・高調波発生（オプション）
仕様
■ NL23x仕様 *1
| 主な仕様 1) | NL231-50 | NL231-100 | |
|---|---|---|---|
| パルスエネルギー 2) | @ 1064 nm | 190 mJ | 150 mJ |
| @ 532 nm | 110 mJ | 90 mJ | |
| @ 355 nm | 55 mJ | 40 mJ | |
| パルスエネルギー安定性（標準偏差）3) | @ 1064 nm | < 1 % | |
| @ 532 nm | < 2.5 % | ||
| @ 355 nm | < 3.5 % | ||
| 繰り返し周波数 | 50 Hz | 100 Hz | |
| パワードリフト 4) | < ±1 % | ||
| パルス幅 5) | 3 - 6 ns | ||
| 線幅 | < 1 cm-1 @ 1064 nm | ||
| ビームプロファイル 6) | トップハット（near field）& ガウシアン近似（far field） | ||
| ビーム広がり角 7) | < 0.8 mrad | ||
| ビーム位置安定性（RMS）8) | ≤ 60 μrad | ||
| 偏光 | 直線、90 % 以上 @ 1064 nm | ||
| ビーム径（typical）9) | 5 mm | ||
| ジッター（標本標準偏差） | 内部トリガ | < 0.5 ns | |
| 外部トリガ | < 0.5 ns | ||
| ウォームアップ時間 | 10 分 | ||
| 物理的特性 | |||
| レーザーヘッドサイズ（幅 x 長さ x 高さ） | 251 x 291 x 167 ± 3 mm | ||
| 電源サイズ（幅 x 長さ x 高さ） | デスクトップケース | 470 x 390 x 140 ± 3 mm | |
| 19インチ規格 | 483 x 390 x 140 ± 3 mm | ||
| 外部チラー | メーカー問い合わせ | ||
| 使用要求 | |||
| 冷却方法（空冷）10) | 外部チラー | ||
| 周囲温度（室温） | 18 - 30 ℃ | ||
| 相対湿度（結露しないこと） | 20 - 80 % | ||
| 電源 | 100 - 240 VAC、単相、50 / 60 Hz | ||
| 消費電力 | < 1.0 kW | ||
| クリーンルームクラス | ISO クラス 9 以上 | ||
*2： 同時出力は行えません。高エネルギーカスタム（350 mJ @ 50 Hz、250 mJ @ 100 Hz)については、メーカー問い合わせになります。
*3： 30秒間発振のパルスからの平均化です。
*4： 周囲温度の変化が±2℃以内、湿度変化が±5%以内で、20分のウォームアップ後8時間測定。
*5： FWHM
*6： near field（出射口後）でトップハットフィット、80%以上。
*7： 波長1064nm、1/e2の位置で測定した全角の値です。
*8： 集光素子を使用して集光面でのビームの中心位置の動きで評価。
*9： 波長1064nm、1/e2の位置で測定した値です。
*10： 十分な空調か必要です。
