2軸ピエゾステージ

製品詳細

検討リストに追加する

分野

  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • OEM/組込み
  • 装置開発
  • その他

メーカー

Piezo Concept(フランス)

正規代理店

概要

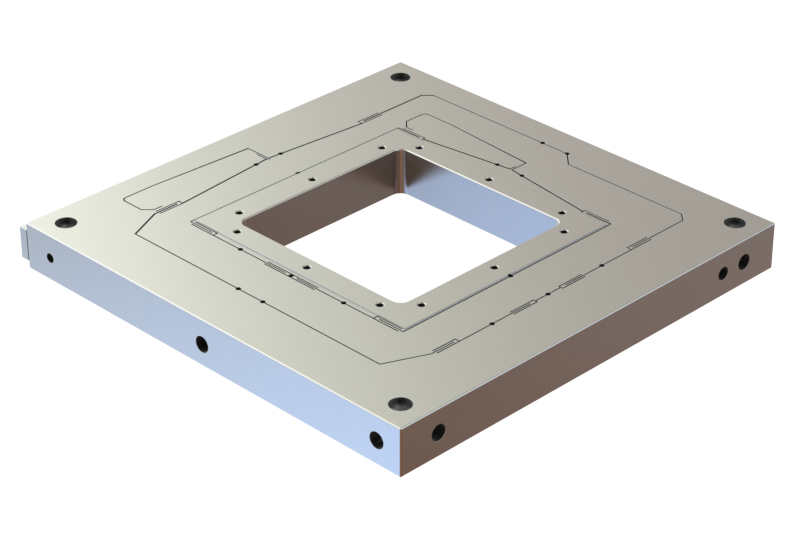

高分解能・高安定性に優れたシリコンセンサーを搭載したピエゾステージ
XYストローク:10×10 (μm) 600×600 (μm)  | クローズドループ制御
薄型モデル | 大開口付きモデル | 2軸チルトモデル


特長

PiezoConcept社製の2軸ピエゾステージは、シリコンセンサーを搭載し、顕微鏡用途等に幅広く対応できる超安定ピエゾステージです。
高速モデル、大開口(□128,5 mm x 86,5 mm)モデル、2軸チルトステージ等用途に合わせ各種モデルをご提供しています。


・高分解能・高安定性
・クローズドループ制御
・pmレベルの低ノイズ
・シリコンセンサー技術
・超薄型(t20.5mm)、(□128,5 mm x 86,5 mm)付きモデル
・2軸チルトステージモデル
・マニュアルステージと組合せたハイブリッドモデル、サンプルホルダー有


■ 用途
・共焦点顕微鏡
・超解像顕微鏡
・ナノリソグラフィ
・光ピンセット
・AFM
・光軸調整 等


仕様

仕様:2軸ステージ (XY)

モデル移動範囲 X-Y分解能X-Y共進周波数X/Y
(μm)(nm)(Hz)
HS210
30
50
70
100
0.01
0.03
0.05
0.07
0.1
7000 / 5000
4000 / 3000
4000 / 3000
4000 / 3000
1500 / 1000
1500 / 1000
LFHS230
50
75
0.03
0.05
0.075
3000 / 2000
LTHS230
50
75
0.03
0.05
0.075
1500 / 1000
C2100
200
0.1
0.2
400 / 250
300 / 200
LFS21000.1400 / 300
LT2100
200
300
0.1
0.2
0.3
500/400
400/350
300/250
BIO2100
200
300
0.1
0.2
0.3
500/400
400/350
300/250
LF2100
200
300
0.1
0.2
0.3
500/300
400/250
300/200
MWP2.6006000.6185 / 115
TT2Θ,Φ:5mrad
Θ,Φ:10mrad
0.005
0.01
4000 / 2000
2200 / 1200

モデルサイズW×L×H開口部
(mm)(mm)
HS269.5 x 69.5 x 28.2 ~113.5 x 113.5 x 28.2-
LFHS2121 x 121 x 2966 x 66
LTHS2190 x 152.5 x 18.583 x 66
C248.5 x 48.5 x 30.3-
LFS2100 x 100 x 30.240 x 40
LT2155.5 x 152.5 x 15.666 x 66
BIO2206.5 x 152.5 x 15.654 x 83.6
LF2121 x 121 x 30.266 x 66
MWP2.600243.5 x 203 x 20128.5 x 86.5
TT251 x 64.4 x 43.2-

・コントローラー/アクセサリ

モデル
Controller2chコントローラアナログ制御
デジタル制御(オプション)
HYBRID SYSTEMSストローク
XY: 25mm
対応モデル
LT2, BIO2, LF2, LFHS2, LTHS2
sample holder開口付きステージ用

各資料
