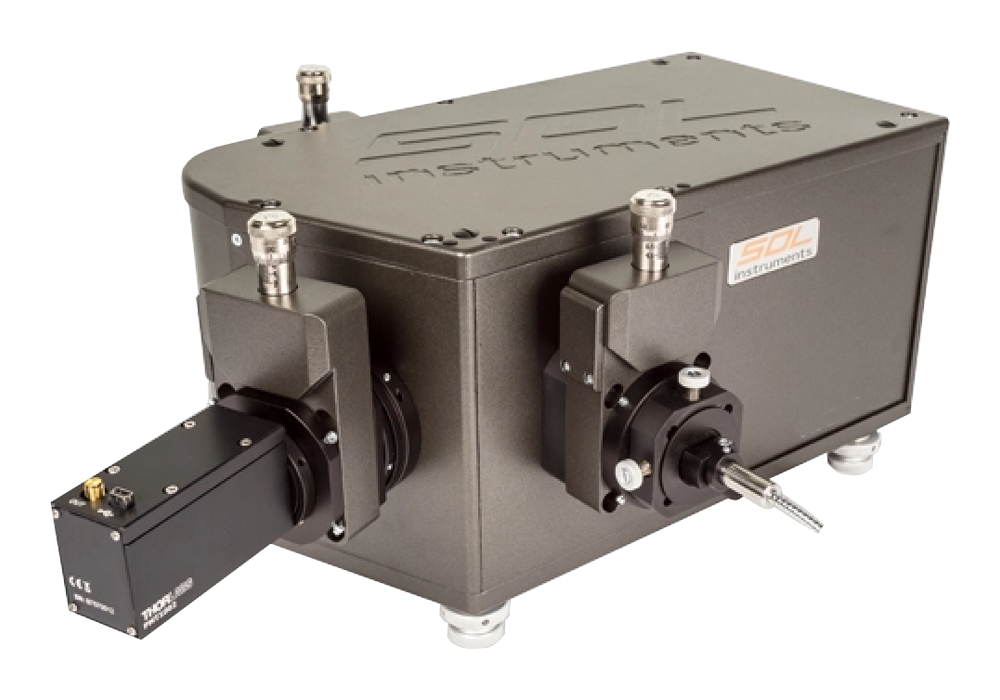

２チャンネルイメージング分光器 NP250-2
製品詳細
分野
- 分析・検査
- 計測
- プラズマ
- バイオ・ライフサイエンス
- 装置開発
- その他
メーカー
SOL instruments GmbH（ドイツ）
正規代理店概要
2チャンネルイメージング分光器NP250-2は、上下2段に異なるグレーティングを搭載し、2つの独立したスペクトルチャンネルを持つ特徴的な分光器です。
F値4.2、焦点距離270 mmで、高性能イメージングを可能にする放物面ミラーを含み、高空間分解能と高波長分解能を提供します。
入射は直接入射とファイバー入射のどちらも可能です。

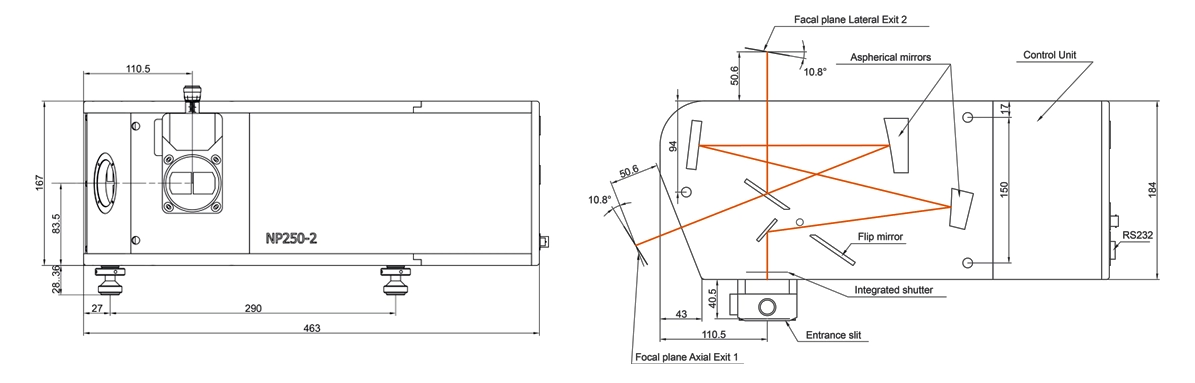

■装置図
 |
| 装置図と光路 |
特長
・2つの独立したスペクトルチャンネル
・独立駆動の2段グレーティング
・高空間分解能・高波長分解能
・幅広い波長域と高波長分解能の同時測定
・2倍の波長域測定が可能
・放物面ミラー使用
・多種のグレーティングを用意
●アプリケーション
・マルチチャンネル分光
・紫外-可視-赤外領域のスペクトル測定
・発光、蛍光、ラマン分光測定
・透過率・反射率測定
仕様
■ 仕様 ： ２チャンネルイメージング分光器 NP250-2
| 光学システム | ||
|---|---|---|
| 光学設計 | 2つの独立したチャンネルを持つ非点収差補正ありのModified Hillスキーム | |
| 波長範囲 | 185 nm ～ 60 μm (※グレーティングによる) | |
| F値 (標準) | 4.2 | |
| F値 (各チャンネル) | 6.1 | |
| 焦点距離 | 270 mm | |
| グレーティング回転角度による制限されたスキャニング範囲 (@1200 l/mm) | 0 ～ 1280 nm | |
| 主要ミラー | 軸外放物面ミラー | |
| 迷光 (レーザーライン632.8nmから20nm離れた位置) | 2.5 x 10-5 | |
| 非点収差補償光学系 | ||
| 水平倍率 | 1.09 | |
| 垂直倍率 | 1 | |
| 垂直方向分解能 | - フィールド中心 | 2 μm |
| - フィールド中心から 10nm離れた位置 | 0.2 mm | |
| 焦点面 | 25 x 8 mm | |
| 駆動系 | ||
| モーター | マイクロステッパー | |
| ドライブ | Worm | |
| ステップサイズ | 1.62 arc seconds | |
| 精度 | ± 1 ステップ | |
| 最大速度 | 10000 ステップ/s | |
| 制御系 | ||
| インターフェース | Ethernet | |
| サイズ・重量 | ||
| 全体サイズ (L x W x H) | 510 x 280 x 215 mm | |
| 光学高さ | 111 ～ 120 mm | |
| 重量 | 14 kg | |
| 電源 | 110 – 230 V, 50/60 Hz | |
| 消費電力 | < 35 W | |
| 光学系 *1 | ||
|---|---|---|
| 逆線分散 | 2.91 nm/mm | |
| 空間分解能 | - PMT (@スリット幅10 μm) | 0.07 nm |
| - デジタルカメラ (@14 μmピクセル) | 0.08 nm | |
| 波長再現性 | ± 0.03 nm | |
| 波長精度 | ± 0.06 nm | |
| 波長ステップサイズ | 0.01 nm | |
| グレーティング | ||
| 同時設置可能枚数 | 2 | |
| サイズ | 50 x 40 x 10 mm | |
| 固定 | 手動交換可能なグレーティング用ポジショナー | |
| 回転 | グレーティング加工表面の中心 | |
| グレーティング位置再現性 *2 | - 波長方向 | ± 0.02 nm |
| - 垂直イメージ位置 | ± 0.2 nm | |
| ポート | ||
| ポート数 | 入射 ： 1、出射 ： 2 | |
| 波長方向に対する出射ポート位置再現性 *2 | ± 0.03 nm | |
| ポート切り替え時間 | 30 s | |
| スペクトルスリット | ||
| 制御 | ・電動：ステッパードライブ ・手動：マイクロメーターねじ |
|
| 開口幅 | 0 ～ 2.0 mm | |
| 平行度 | ± 1 μm | |
| 精度 (@スリット幅 1 mm) | ± 10 μm | |
| 再現性 | - 電動操作 | ± 1 μm |
| - 手動操作 | ± 1.5 μm | |
| 読み込み精度 (@マイクロメーター) | 2 μm | |
| ステップサイズ (@電動) | 0.5 μm | |
| 高さ | 10 mm (絞り制御 0 ～ 10 mm) | |
*2 ：グレーティング 1200 l/mm、波長546 nmの場合
