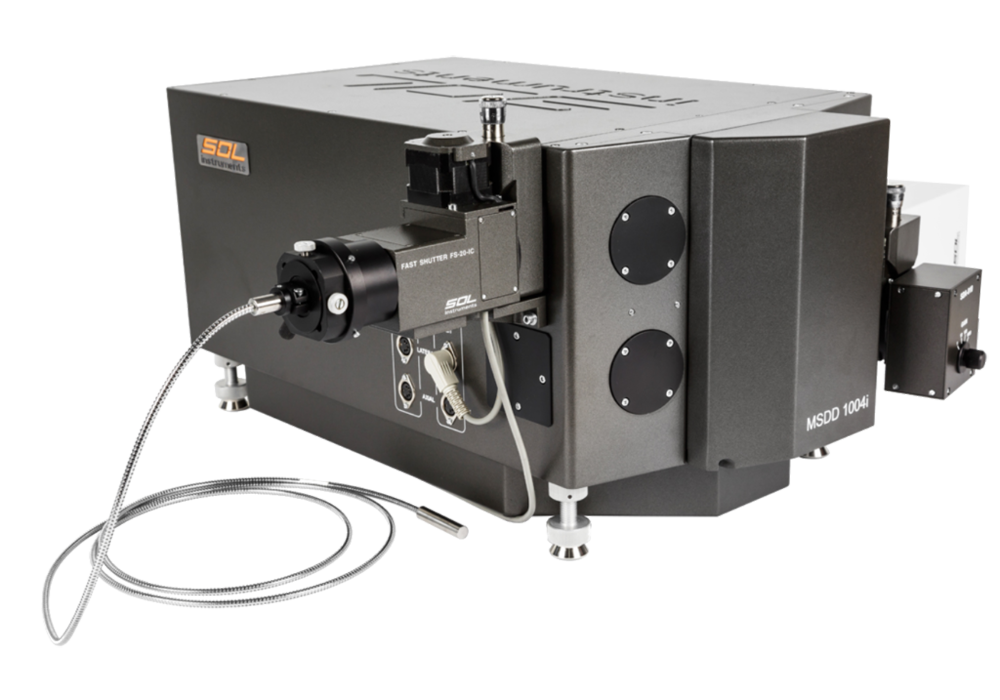

高性能ダブル分散分光器 MSDD1000

製品詳細

検討リストに追加する

分野

  • 計測
  • プラズマ
  • バイオ・ライフサイエンス
  • 教育
  • 装置開発
  • その他

メーカー

SOL instruments(ベラルーシ)

正規代理店

概要

高波長分解能・低迷光・高F値を誇る高性能ダブル分散分光器
焦点距離 2×500 mm | 非点収差を抑えたイメージングモデルあり
グレーティング 最大4(2×2ペア)同時搭載可能 | 低迷光


特長

高性能ダブル分散分光器MSDD 1000は、ダブル分散光学レイアウトに基づく研究用途の高性能モノクロメーター/スペクトログラフです。焦点距離500mmの折り返し光学系を用いる独特な光学設計により、計1000mmの有効焦点距離を持ちながら、コンパクトなデザインで高い波長分解能、低レベルの迷光、高いF 値を提供します。グレーティング は、自動交換可能な2ペアモデル、簡単に交換可能な1ペアモデルがあります。
非点収差を抑えたイメージングモデも提供可能です。


・焦点距離 2×500 mm
・コンパクト設計
・高波長分解能
・低迷光
・非点収差を抑えたイメージングモデルあり
・入射・出射ポート 最大各2ポート


■ 光学配置

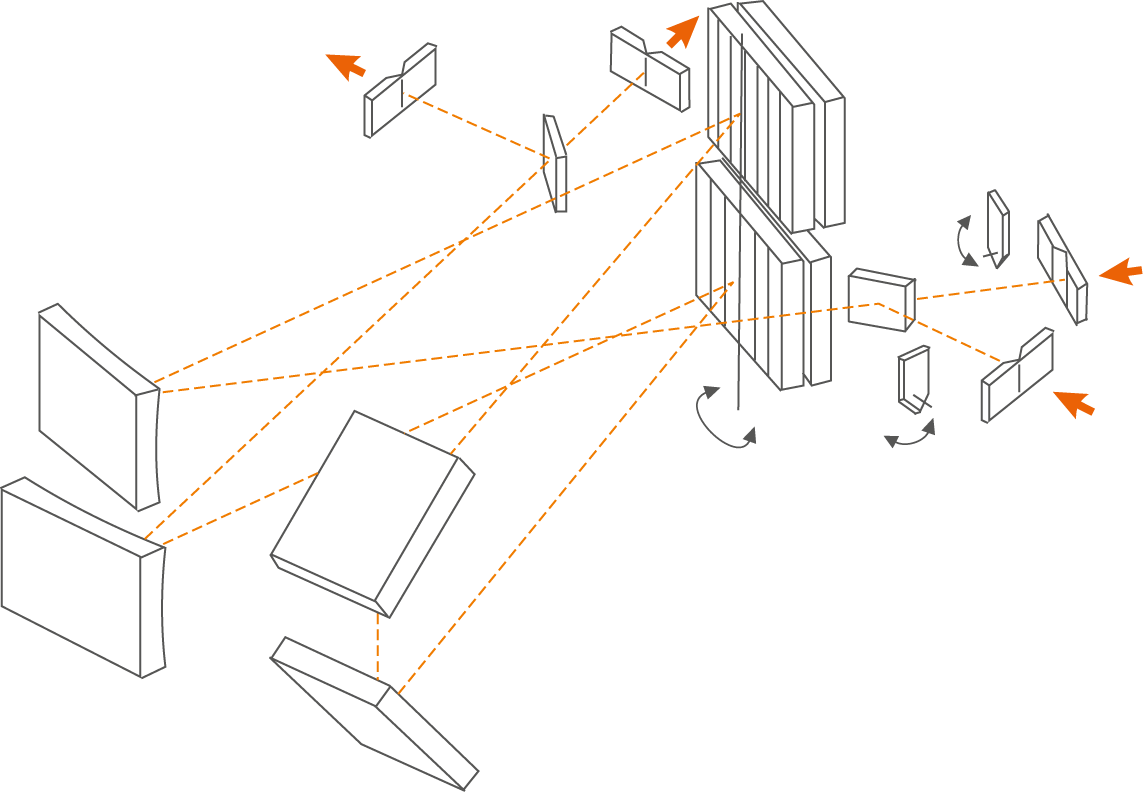

光学スキーム 光学配置

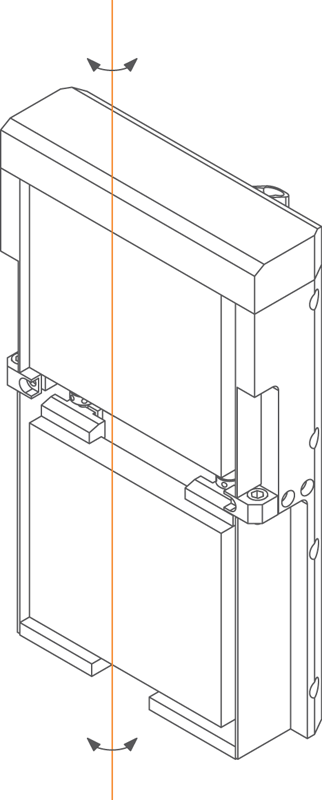

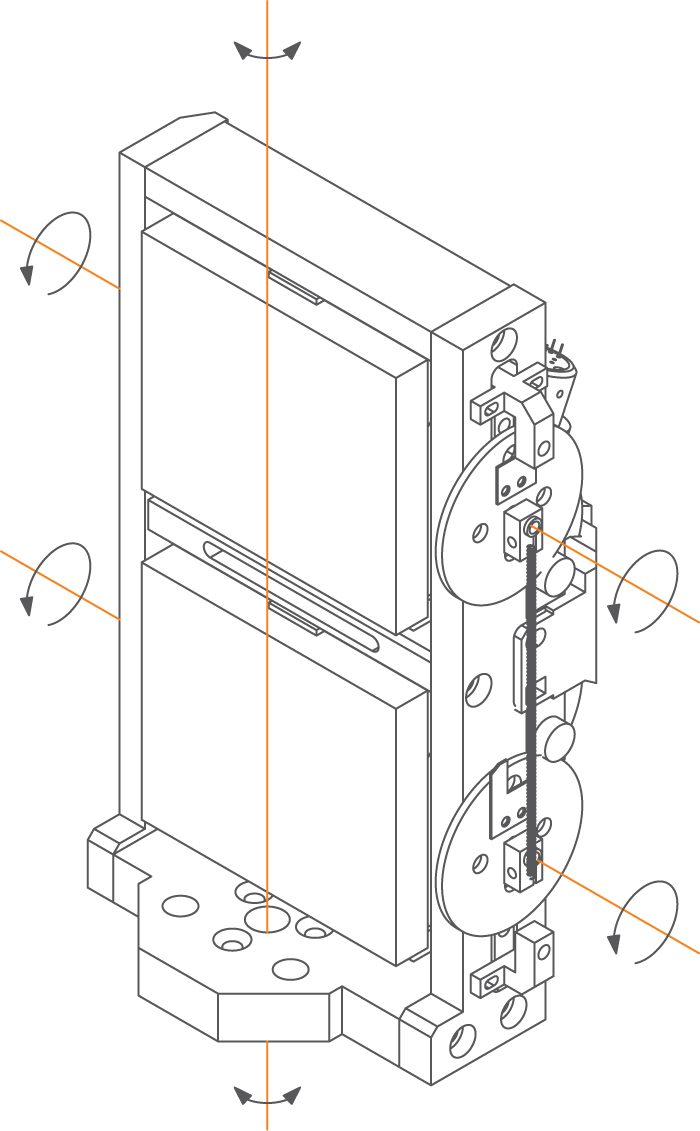

自動交換2ペアグレーティング 手動交換1ペアグレーティング

■ スペクトルイメージ



Grating 1200 l/mm, light source – mercury-helium lamp: (576.961 nm and 579.067 nm), multi-channel optical fiber bundle,fiber core diameter 200 µm, CCD pixel size 12×12 µm)

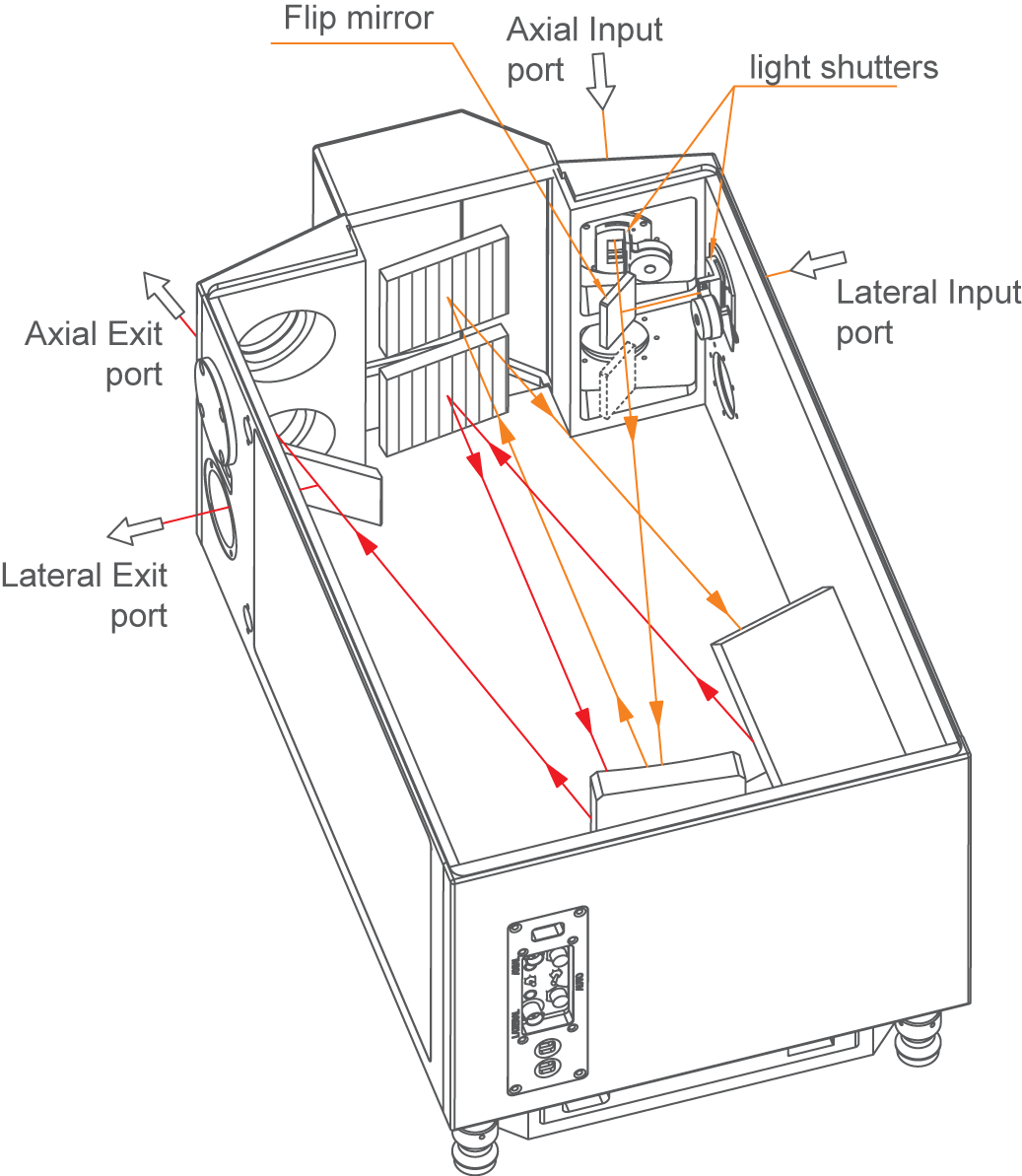

■ 構成図

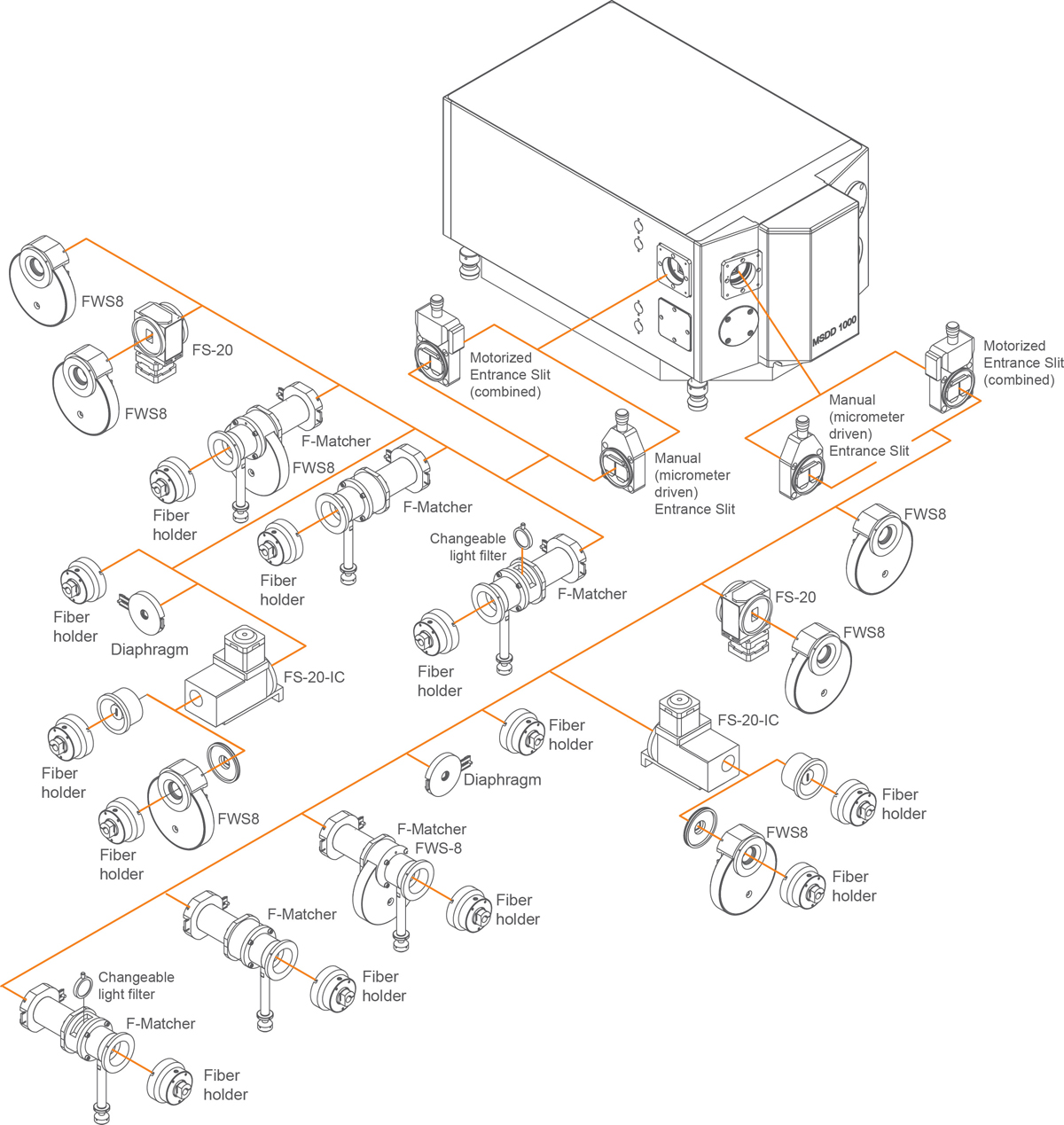

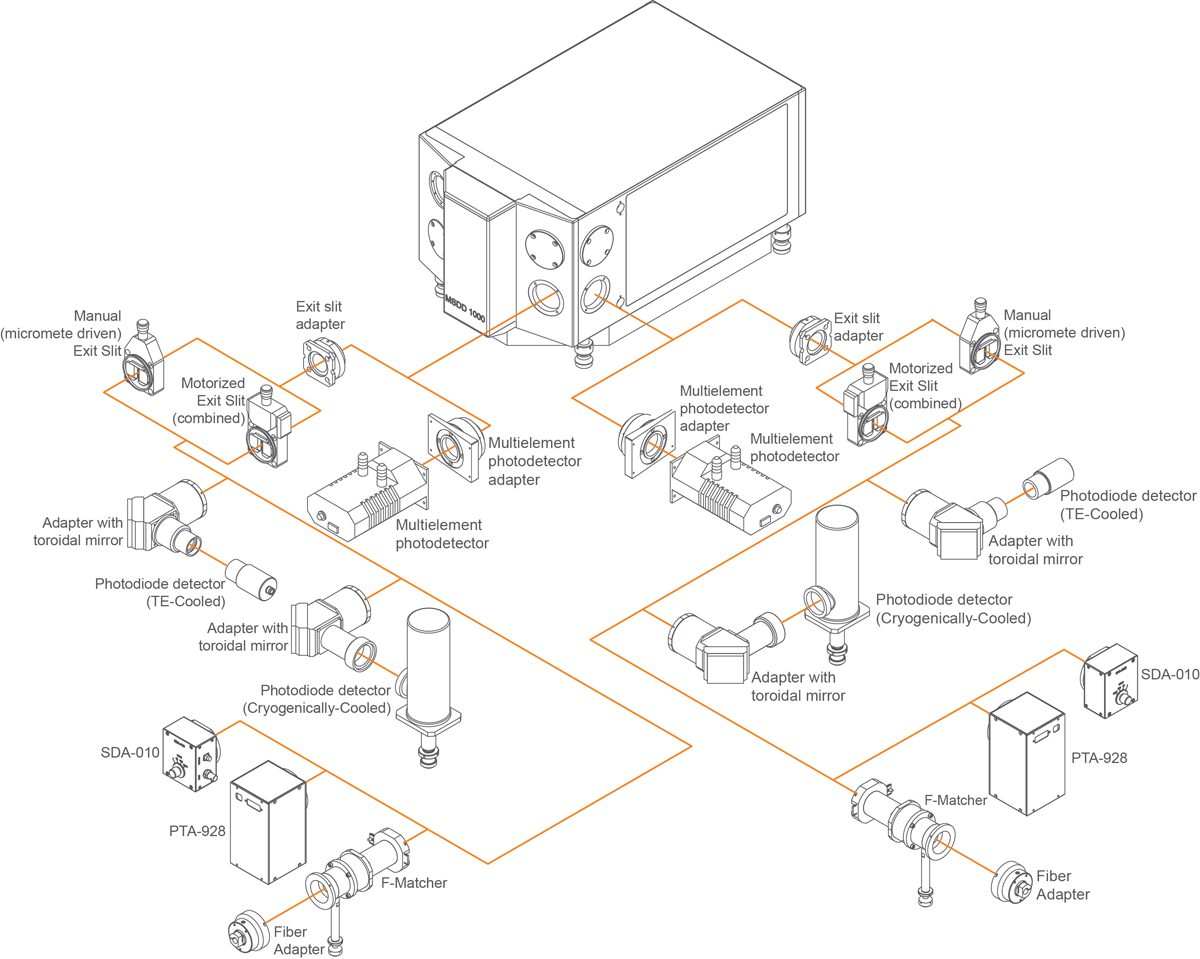

入射ポート 出射ポート

仕様

■ 仕様 : 高性能ダブル分散分光器 MSDD1000

モデルMSDD1000
光学設計ツェルニターナ型
(イメージングモデルあり)
入射ポート数1   ( オプション:2 )
出射ポート数1   ( オプション:2 )
回折格子1 ペア手動交換 / 2ペア自動交換
測定可能波長範囲180 nm – 60 μm
F 値 (@ 入射 )5.9
焦点距離 (@ 出射 )1000 mm (2 x 500 mm)
迷光 *11 x 10-8
焦点面28 x 10 mm
逆線分散 *20.82 nm / mm
波長分解能 *2
PMT
(@10 μm スリットサイズ )
0.013 nm
CCD 検出器
(@12 μm ピクセルサイズ )
0.017 nm
エッシェルグレーティング対応-
波長再現性 *2± 0.005 nm
波長精度 *2± 0.028 nm
平均スキャンステップ *20.0014 nm
水平倍率 *31.08
垂直倍率 *31.11
垂直方向分解能 *2 *3< 15 μm
インターフェースEthernet
寸法556 x 324 x 340 mm
重量35 kg
*1:632.8nmレーザーラインから20nm離れた位置における値
*2:回折格子1200 l/mm、波長546nm、入射スリット幅15 μmおよび検出器画素サイズ15 μmの場合
*3:イメージングモデルの場合
