小型イメージング分光器 SL100M

製品詳細

分野

  • 計測
  • イメージング
  • 教育
  • その他

メーカー

SOL instruments GmbH(ドイツ)

正規代理店

概要

イメージング分光器SL100MF3.3、焦点距離約100 mmの、2つの対物レンズを持つ水平対称構成でデザインされた低価格イメージング分光器です。
非点収差、色収差を抑えたレンズ光学系を採用し、高イメージング性能を達成します。
可視~近赤外対応モデルと紫外対応モデルの2モデルから選択可能です。
波長スキャンを行なうため、手動マイクロメーターが付属します。
基本構成ではCマウント出力フランジが付属します。


■ 装置構造

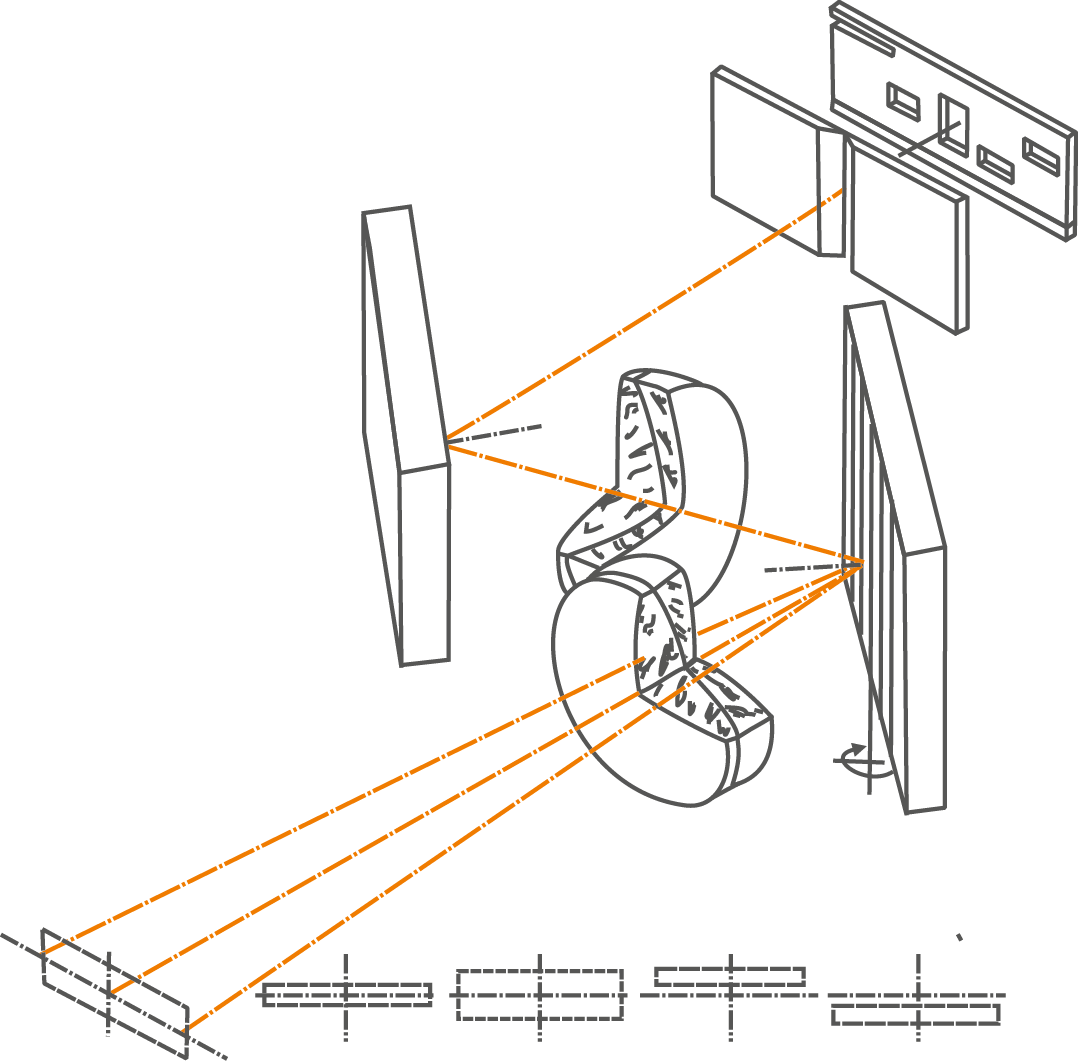

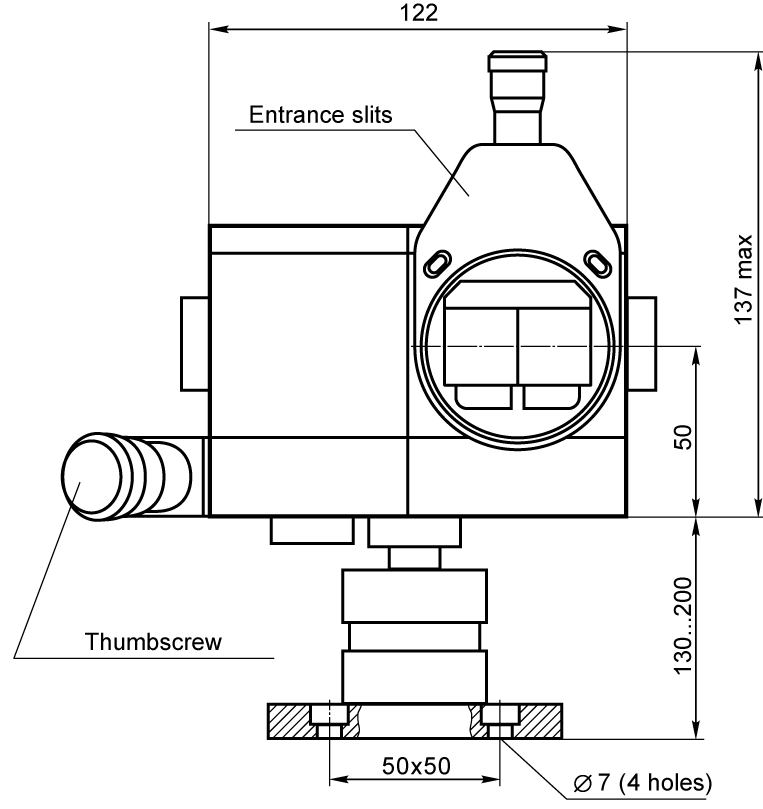

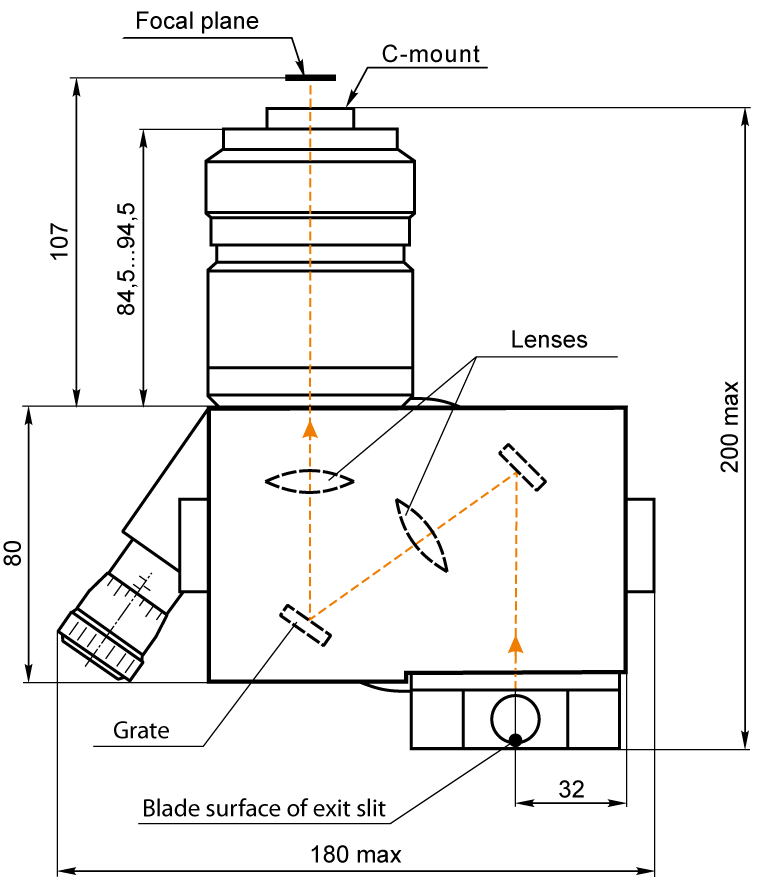

光学スキーム 寸法図 寸法図

特長

・高イメージング性能
・高スループット F F/3.3
・非点収差・色収差を抑えたレンズ光学系を採用
・マルチトラック分光にも対応
・小型サイズ 190×175×160mm
・低価格


仕様

■ 共通仕様 : 小型イメー ジング分光器 SL100M

仕様
光学システム
光学設計水平対称、非点収差補正あり
F値3.3
焦点距離99.3 mm
レンズ色収差・歪み補正
焦点面28 x 8 mm
グレーティングサイズ40 x 40 x 6 mm
迷光9 x 10-4
非点収差補償光学系
水平倍率1.2
垂直倍率1
垂直方向分解能50 μm
駆動系
制御手動、マイクロメーターによる
機構Sine
読み出し精度(@マイクロメーター)1 nm
スペクトルスリット
制御手動、マイクロメーターによる
開口幅0 ~ 2.0 mm
平行度± 1 μm
精度(@1mmスリット幅)± 10 μm
再現性± 1.5 μm
読み出し精度(@マイクロメーター)2 μm
サイズ・重量
サイズ190 x 175 x 160 mm
重量2 kg

■ 個別仕様

型名SL100MSL100M-UV
測定対応波長範囲360 ~ 1100 nm200 ~ 1100 nm
グレーティング400 lm/mm, 500 nm400 lm/mm, 300 nm
逆線分散18.38 nm/mm19.21 nm/mm
波長分解能< 0.35 nm< 0.37 nm
再現性± 0.1 nm± 0.1 nm
波長精度± 1 nm± 1 nm
