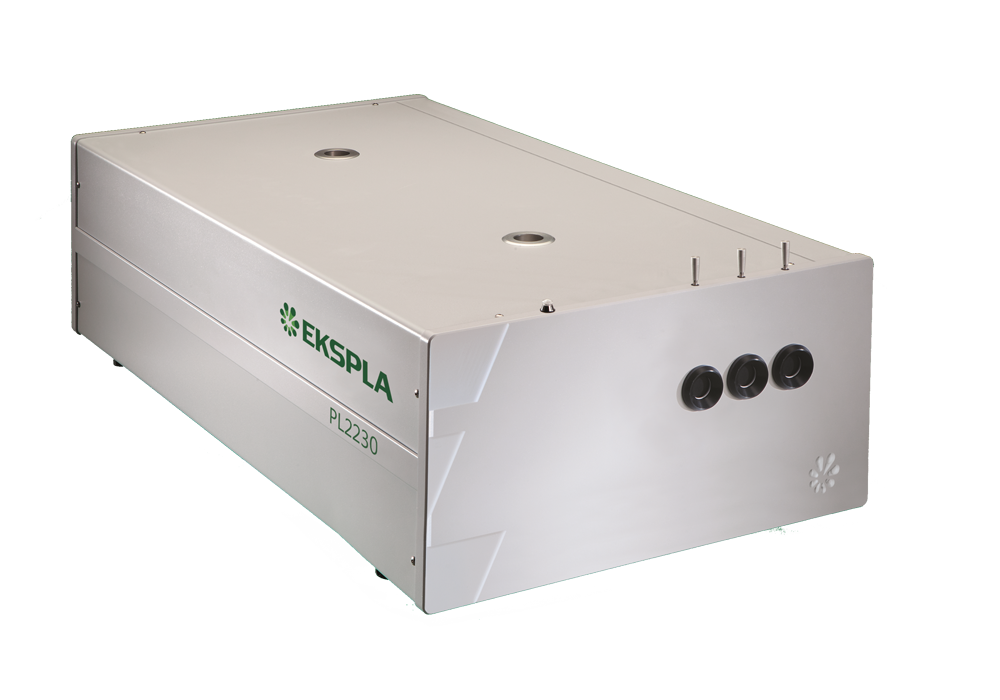

高エネルギーDPSSピコ秒レーザー PL2230シリーズ
製品詳細
分野
- 分析・検査
- 計測
- センシング
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
PL2230シリーズは、オシレーター、増幅器のすべてにLD励起を採用した高エネルギーDPSSピコ秒レーザーです。
再生増幅器、マルチパス増幅によりビームプロファイルや波面のゆがみを抑えながら、最大40mJの出力エネルギーが得られます。
オプションとして高調波発生、ストリークカメラ用低ジッタートリガー（< 10 ps、標準の内部トリガのジッターは< 50 ps）もあり、様々な要求がある研究用途に最適なレーザーです。
特長
・最大パルスエネルギー：40 mJ @ 1064nm
・パルス幅：29 ± 5 ps
・最大繰り返し周波数：100 Hz
・ストリークカメラ用低ジッター（10 ps以下）トリガ信号（オプション）
・高調波発生可（オプション）

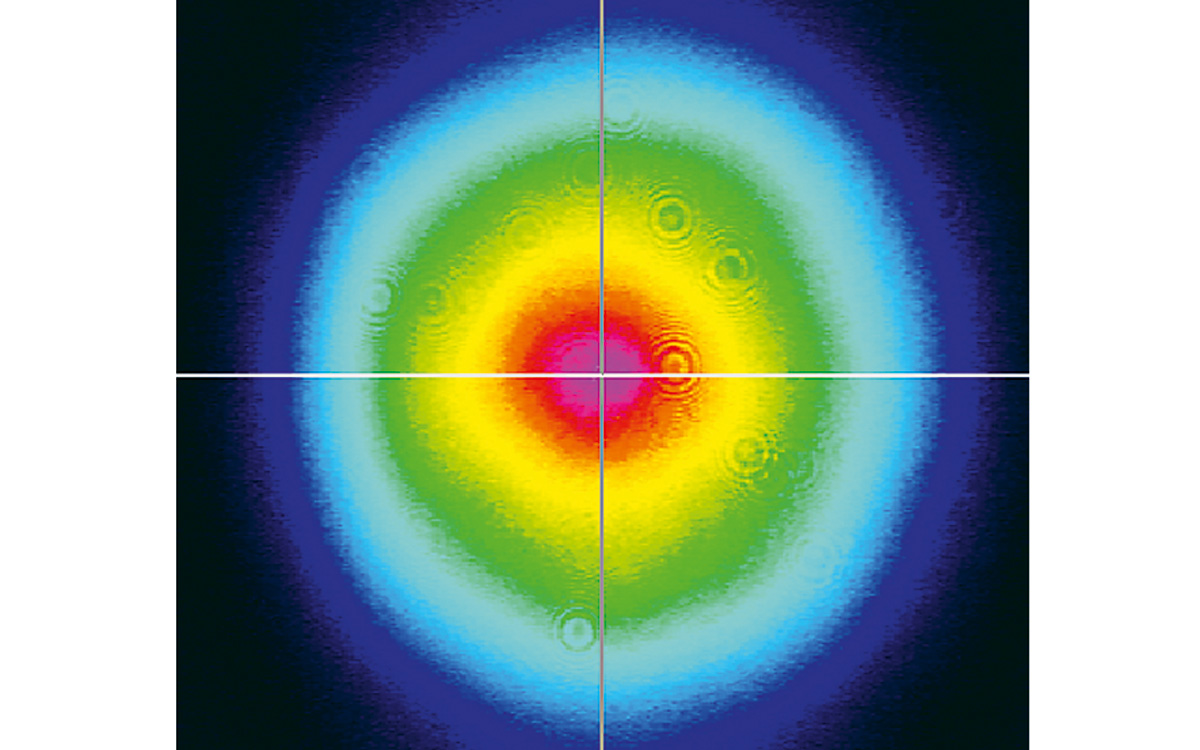

■ビームプロファイル
 |
| PL2230シリーズのビームプロファイル（near-field、typical） |
仕様
■ PL2230シリーズ仕様
| 主な仕様 1) | PL2230-100 | PL2231-100 | PL2231-50 | PL2231A-50 | |
|---|---|---|---|---|---|
| 出力エネルギー 2) | @ 1064 nm | 3 mJ | 12 mJ | 30 mJ | 40 mJ |
| @ 532 nm 3) | 1.3 mJ | 5 mJ | 13 mJ | 18 mJ | |
| @ 355 nm 4) | 0.9 mJ | 3.5 mJ | 9 mJ | 13 mJ | |
| @ 266 nm 5) | 0.3 mJ | 1.2 mJ | 3 mJ | 5 mJ | |
| @ 213 nm 6) | メーカー問い合わせ | ||||
| 出力エネルギー安定性(標準偏差) 7) | @ 1064 nm | < 0.2 % | < 0.5 % | ||
| @ 532 nm | < 0.4 % | < 0.8 % | |||
| @ 355 nm | < 0.5 % | < 1.1 % | |||
| @ 266 nm | < 0.5 % | < 1.2 % | |||
| @ 213 nm | メーカー問い合わせ | ||||
| パルス幅(FWHM) 8) | 29 ± 5 ps | ||||
| パルス幅安定性 9) | ± 1 % | ||||
| パワードリフト 10) | ± 2 % | ||||
| 繰り返し周波数 | ＠1064, 532, 355 nm | 0 - 100 Hz | 100 Hz | 50Hz | |
| ＠266, 213 nm | 0 - 100 Hz | 10 Hz | |||
| 偏光 | 垂直、> 99 % @ 1064 nm | ||||
| Pre-pulseコントラスト比 | > 200:1 | ||||
| ビームプロファイル 11) | ガウシアン近似(near and far field) | ||||
| ビーム広がり角 12) | < 1.5 mrad | < 0.7 mrad | |||
| M2 | < 1.3 | < 2.5 | |||
| ビーム位置安定性(RMS) 13) | ≤ 10 μrad | ≤ 20 μrad | |||
| ビーム径(typical) 14) | ~ 2 mm | ~ 6 mm | ~ 7 mm | ||
| ジッター | 内部トリガ 15) | < 50 ps(標準偏差、TRIG1 OUTに関して) | |||
| 外部トリガ 16) | ~ 3 ns(標準偏差、SYNC IN信号に関して) | ||||
| TRIG1 OUT信号ディレイ 17) | - 500 ... 50 ns | ||||
| ウォームアップ時間(typical) | 5 分 | 15 分 | |||
| 物理的特性 | |||||
| レーザーヘッドサイズ(幅 x 長さ x 高さ) | 456 x 1031 x 249 ± 3 mm | ||||
| 電源サイズ(幅 x 長さ x 高さ) | 12 VDC AC-DCアダプター 85 x 170 x 41 ±3 mm | 471 x 391 x 147 ± 3 mm | |||
| アンビリカルケーブル | 2.5 m | ||||
| 使用要求 | |||||
| 冷却方法 18) | 空冷(独立型チラー) | ||||
| 室温 | 22 ± 2 ℃ | ||||
| 相対湿度 | 20 -80 %(結露しないこと) | ||||
| 電源 | 110 - 240 VAC、単相 50/60 Hz | 110 - 240 VAC、単相、5A、50/60H | |||
| 消費電力 | < 0.15 kVA | < 1.0 kVA | |||
*2：各波長の同時出力はできません。
*3：-SH、-SH/TH、-SH/FH、-SH/TH/FH、-SH/TH/FH/FiHのオプションがあります。
*4：-TH、-SH/TH、-SH/TH/FH、-SH/TH/FH/FiHのオプションがあります。
*5：-SH/FH、-SH/TH/FH、-SH/TH/FH/FiHのオプションがあります。
*6：-SH/TH/FH/FiHのオプションがあります。
*7：パルスからの平均化（30秒間）。
*8：オプションとして20 – 90 psのパルス幅の指定も可能です。その場合出力はここで示したものと変わる可能性がございます。
*9：周囲の温度変化が±1℃以内で1時間測定。
*10：周囲の温度変化が±2℃以内で、20分ウォームアップ後8時間測定。
*11：ガウシアンフィット > 80 %（near field）。
*12：1/e2の位置で測定（1064 nm）。
*13：far-fieldでのビームの中心位置の変動で評価。
*14：1/e2の位置で測定（1064 nm）。
*15：ジッターが10 ps以下のPRETRIGはオプションになります。
*16：同期用入力パルスに関して。
*17：TRG1 OUTは可変範囲内を0.25nsステップで調整できます。
*18：空冷のため、エアコンが必要になります。
