1 kHz高繰り返しDPSSピコ秒レーザー PL2210シリーズ
製品詳細
分野
- 分析・検査
- 計測
- レーザー加工
- センシング
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
PL2210シリーズは、優れた出力エネルギー安定性、ビームクオリティーを備えた高繰り返しDPSSピコ秒レーザーです。繰り返し周波数1 kHz、パルス幅29±5 psで最大エネルギー5mJ@1064nmの発生が可能です。
オプションには高調波発生やストリークカメラ用トリガなどがあり、時間分解測定やリモートレーザーセンシングなど様々な用途に好適なレーザーです。
■ビームプロファイル
 |
 |

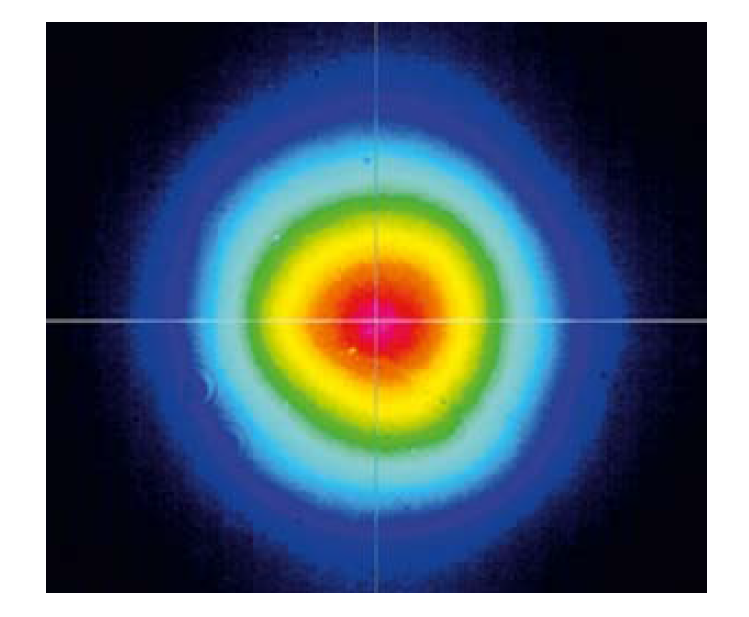

| PL2210Aのビームプロファイル @1064nm, near-field（typical） |

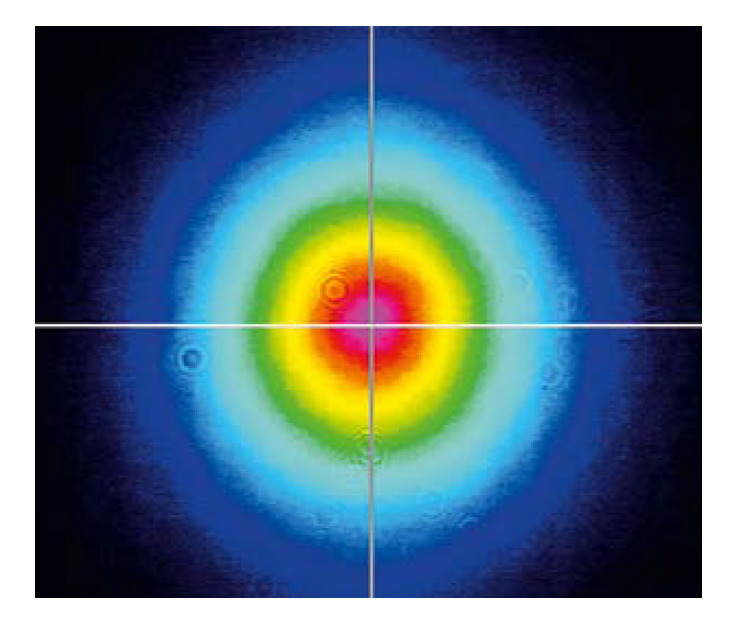

PL2211Aのビームプロファイル @1064nm, near-field（typical） |
特長
・繰り返し周波数：1 kHz
・最大パルスエネルギー：5 mJ @ 1064 nm
・パルス幅：29 ± 5 ps
・空冷
・高調波発生（オプション）
・ストリークカメラ用のジッターが少ないトリガ信号（オプション）
・長期安定性と省スペース設置の実現（励起レーザーとOPG分離型との比較）
仕様
■ PL2210シリーズ仕様
| 主な仕様 1) | PL2210A | PL2210B | PL2211A | |
|---|---|---|---|---|
| 出力エネルギー | @ 1064 nm | 0.9 mJ | 2.5 mJ | 5 mJ |
| @ 532 nm 2) | 0.45 mJ | 1.3 mJ | 2.5 mJ | |
| @ 355 nm 3) | 0.35 mJ | 0.8 mJ | 1.6 mJ | |
| @ 266 nm 4) | 0.1 mJ | 0.25 mJ | 0.5 mJ | |
| パルスエネルギー安定性(標準偏差) 5) | @ 1064 nm | 0.5 % | ||
| @ 532 nm | 0.8 % | |||
| @ 355 nm | 1 % | |||
| @ 266 nm | 2 % | |||
| パルス幅(FWHM) 6) | 29 ± 5 ps | |||
| 繰り返し周波数 | 1 kHz | |||
| トリガーモード | 内部 / 外部 | |||
| TRG1 OUT信号ディレイ(typical) 8) | - 500 ... 50 ns | |||
| TRG1 OUT信号のジッター 7) | < 0.1 ns rms | |||
| 空間モード 9) | ガウシアン近似 | |||
| ビーム広がり角 10) | < 1 mrad | |||
| ビーム径 11) | 1.7 mm | ~ 3 mm | ||
| ビーム位置安定性(RMS) 12) | < 30 μrad | |||
| Pre-pulseコントラスト比 | > 200 : 1 | |||
| 偏光 | 直線、>100 : 1 | |||
| 物理的特性 | ||||
| レーザーヘッドサイズ(幅 x 長さ x 高さ) 13) | 500 x 1031 x 249 ±3 mm | 500 x 1031 x 249 ±3 mm | 500 x 1031 x 249 ±3 mm | |
| 電源サイズ(幅 x 長さ x 高さ) | 365 x 392 x 290 mm | 450 x 375 x 130 ±3 mm | 550 x 600 x 550 ± 3 mm (19″ standard, MR-9) |
|
| 使用要求 | ||||
| 外部冷却水 | 空冷(外部冷却水不要) | |||
| 相対湿度 | 20 - 80 %(結露しないこと) | |||
| 周囲温度(室温) | 22 ± ２ ℃ | |||
| 電源 | 100 - 240 VAC、単相、50 / 60 Hz | |||
| 消費電力 14) | < 1 kW | < 1.5 kW | ||
*2：-SH、-SH/TH、-SH/FH、-SH/TH/FHのオプションがあります。これらは同時出力はできません。
*3：-TH、-SH/TH、-SH/TH/FHのオプションがあります。これらは同時出力はできません。
*4：-SH/FH、-SH/TH/FHのオプションがあります。これらは同時出力はできません。
*5：パルスからの平均化（30秒間）。
*6：パルス幅80 psまたは22 ps ± 10 %のオプションがあります。エネルギーの仕様値はここに示されたものと異なります。
*7：光パルスに対して。< 10 ps rms ジッターはPRETRIGオプションの場合になります。
*8：TRIG1 OUT信号は可変範囲内を0.25 nsステップで調整できます。
*9：ガウシアンフィット> 90 %（near-field）
*10：1/e2の位置で測定（1064 nm）
*11：1/e2の位置で測定（1064 nm）
*12：far-fieldでのビームの中心位置の変動で評価。
*13：オプション付きの場合、456 x 1233 x 249 mmの場合があります。
*14：繰り返し周波数1 kHzの場合。
