概要

熱膨張係数の範囲の異なる2つの材質のウィンドウを提供いたします。熱衝撃がなく、熱安定性が重要でないアプリケーションには、BK7製がお使い頂けます。高い熱安定性が必要なアプリケーションや、激しい熱衝撃を伴うアプリケーションの場合には、UVFS製をご選択ください。

特長

・BK7製とUVFS製の2種類
・サイズ Φ12.7mm、25.4mm、50.8mm
・ROC　+50～+5000 mm
・波面平坦度　λ/10＠633nm

仕様

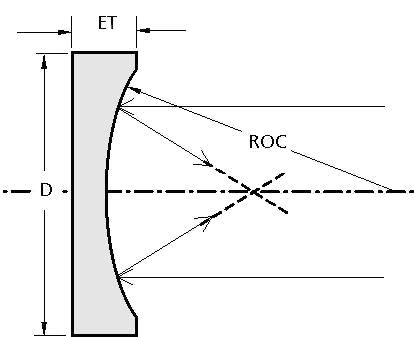

■ 外観図

■ラインナップ

型名	材質	直径 D	CT	ROC
011-0103E	BK7	12.7 mm	6 mm	+50 mm
011-0105E	BK7	12.7 mm	6 mm	+100 mm
011-0107E	BK7	12.7 mm	6 mm	+150 mm
011-0108E	BK7	12.7 mm	6 mm	+200 mm
011-0111E	BK7	12.7 mm	6 mm	+300 mm
011-0113E	BK7	12.7 mm	6 mm	+400 mm
011-0115E	BK7	12.7 mm	6 mm	+500 mm
011-0201E	BK7	25.4 mm	6 mm	+50 mm
011-0207E	BK7	25.4 mm	6 mm	+75 mm
011-0202E	BK7	25.4 mm	6 mm	+100 mm
011-0203E	BK7	25.4 mm	6 mm	+150 mm
011-0204E	BK7	25.4 mm	6 mm	+200 mm
011-0205E	BK7	25.4 mm	6 mm	+300 mm
011-0206E	BK7	25.4 mm	6 mm	+400 mm
011-0209E	BK7	25.4 mm	6 mm	+500 mm
011-0210E	BK7	25.4 mm	6 mm	+600 mm
011-0212E	BK7	25.4 mm	6 mm	+800 mm
011-0215E	BK7	25.4 mm	6 mm	+1000 mm
011-0216E	BK7	25.4 mm	6 mm	+1500 mm
011-0220E	BK7	25.4 mm	6 mm	+2000 mm
011-0222E	BK7	25.4 mm	6 mm	+3000 mm
011-0225E	BK7	25.4 mm	6 mm	+4000 mm
011-0227E	BK7	25.4 mm	6 mm	+5000 mm
011-0502E	BK7	50.8 mm	10 mm	+100 mm
011-0504E	BK7	50.8 mm	10 mm	+200 mm
011-0505E	BK7	50.8 mm	10 mm	+300 mm
011-0506E	BK7	50.8 mm	10 mm	+400 mm
011-0509E	BK7	50.8 mm	10 mm	+500 mm
011-0510E	BK7	50.8 mm	10 mm	+600 mm
011-0512E	BK7	50.8 mm	10 mm	+800 mm
011-0515E	BK7	50.8 mm	10 mm	+1000 mm
011-0518E	BK7	50.8 mm	10 mm	+1500 mm
011-0520E	BK7	50.8 mm	10 mm	+2000 mm
011-0522E	BK7	50.8 mm	10 mm	+3000 mm
011-0525E	BK7	50.8 mm	10 mm	+4000 mm
011-1103E	UVFS	12.7 mm	6 mm	+50 mm
011-1105E	UVFS	12.7 mm	6 mm	+100 mm
011-1107E	UVFS	12.7 mm	6 mm	+150 mm
011-1108E	UVFS	12.7 mm	6 mm	+200 mm
011-1111E	UVFS	12.7 mm	6 mm	+300 mm
011-1113E	UVFS	12.7 mm	6 mm	+400 mm
011-1115E	UVFS	12.7 mm	6 mm	+500 mm
011-1201E	UVFS	25.4 mm	6 mm	+50 mm
011-1207E	UVFS	25.4 mm	6 mm	+75 mm
011-1202E	UVFS	25.4 mm	6 mm	+100 mm
011-1203E	UVFS	25.4 mm	6 mm	+150 mm
011-1204E	UVFS	25.4 mm	6 mm	+200 mm
011-1205E	UVFS	25.4 mm	6 mm	+300 mm
011-1206E	UVFS	25.4 mm	6 mm	+400 mm
011-1209E	UVFS	25.4 mm	6 mm	+500 mm
011-1210E	UVFS	25.4 mm	6 mm	+600 mm
011-1212E	UVFS	25.4 mm	6 mm	+800 mm
011-1215E	UVFS	25.4 mm	6 mm	+1000 mm
011-1216E	UVFS	25.4 mm	6 mm	+1500 mm
011-1220E	UVFS	25.4 mm	6 mm	+2000 mm
011-1222E	UVFS	25.4 mm	6 mm	+3000 mm
011-1225E	UVFS	25.4 mm	6 mm	+4000 mm
011-1227E	UVFS	25.4 mm	6 mm	+5000 mm
011-1502E	UVFS	50.8 mm	10 mm	+100 mm
011-1504E	UVFS	50.8 mm	10 mm	+200 mm
011-1505E	UVFS	50.8 mm	10 mm	+300 mm
011-1506E	UVFS	50.8 mm	10 mm	+400 mm
011-1509E	UVFS	50.8 mm	10 mm	+500 mm
011-1510E	UVFS	50.8 mm	10 mm	+600 mm
011-1512E	UVFS	50.8 mm	10 mm	+800 mm
011-1515E	UVFS	50.8 mm	10 mm	+1000 mm
011-1518E	UVFS	50.8 mm	10 mm	+1500 mm
011-1520E	UVFS	50.8 mm	10 mm	+2000 mm
011-1522E	UVFS	50.8 mm	10 mm	+3000 mm
011-1525E	UVFS	50.8 mm	10 mm	+4000 mm

■ 仕様

仕様
材質	BK7, UV FS
S1/S2 表面精度	20-10 scratch & dig (MIL-PRF-13830B)
S1/S2 表面平坦度	λ/10 @ 633 nm
S1 (curved) 表面半径公差	± 1%
直径公差	+0.00, -0.12 mm
厚み公差	±0.2 mm
