精密薄型ラウンドウィンドウ
製品詳細

検討リストに追加する
分野
- その他
メーカー

EKSMA Optics(リトアニア)
正規代理店概要
高品質UV溶融石英(UVFS)製の薄型の円形フラットウィンドウ
高品質UVFS製 | 高い平行度 最高30 arcsec
サイズ Φ12.5~50.8 mm
特長
精密な薄型の円形ウィンドウは、精密光学システムで使用するように設計されています。
薄型ウィンドウは、透過光の歪みがほとんどなく、高い透過率を備えています。
・高品質UVFSを使用
・高い平行度 最高30 arcsec
仕様

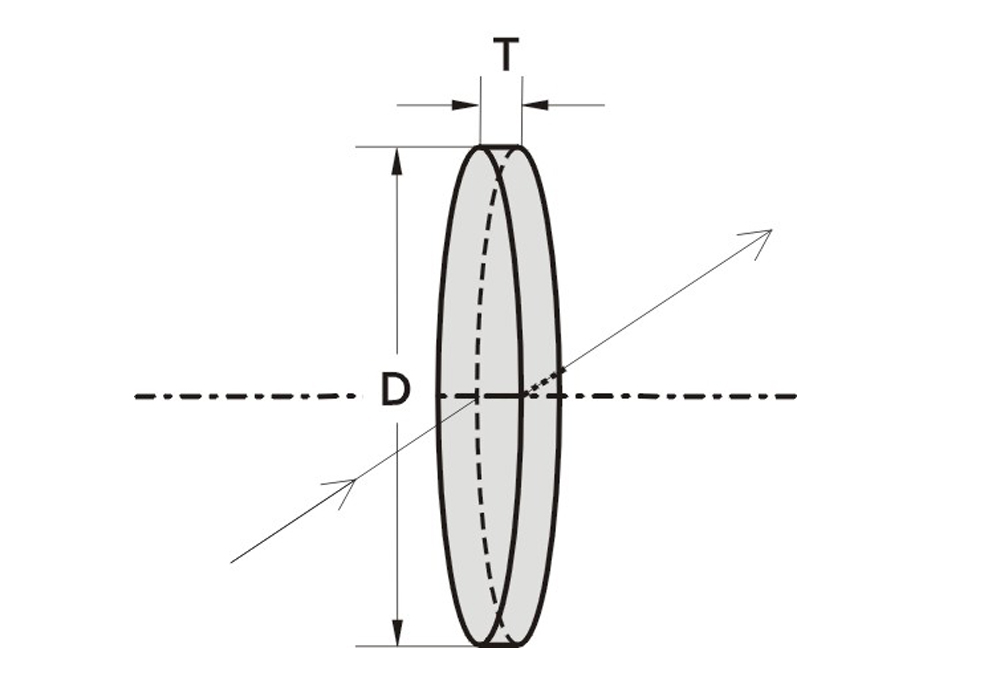

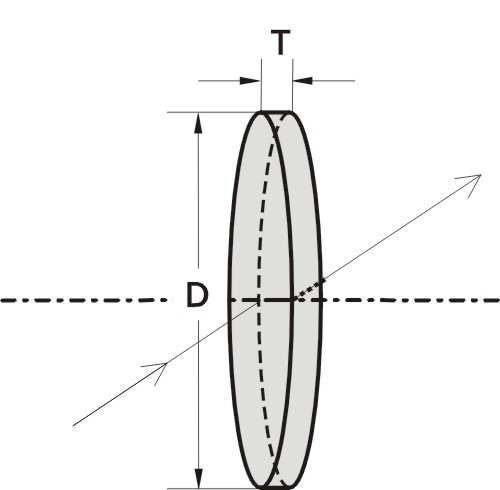

■ 外観図
■ラインナップ
型名 | 材質 | 直径 | 厚み T | 平坦度 | 平行度 | |
---|---|---|---|---|---|---|
226-1111E | UV FS | 12.7 mm | 1.0 mm | λ/10 | 30 arcsec | |
226-1111M | UV FS | 12.5 mm | 1.0 mm | λ/10 | 30 arcsec | |
226-1121E | UV FS | 12.7 mm | 2.0 mm | λ/10 | 30 arcsec | |
226-1121M | UV FS | 12.5 mm | 2.0 mm | λ/10 | 30 arcsec | |
226-1191 | UV FS | 20.0 mm | 1.0 mm | λ/10 | 30 arcsec | |
226-1201 | UV FS | 20.0 mm | 2.0 mm | λ/10 | 30 arcsec | |
226-1211E | UV FS | 25.4 mm | 1.0 mm | λ/10 | 30 arcsec | |
226-1211M | UV FS | 25.0 mm | 1.0 mm | λ/10 | 30 arcsec | |
226-1221E | UV FS | 25.4 mm | 2.0 mm | λ/10 | 30 arcsec | |
226-1221M | UV FS | 25.0 mm | 2.0 mm | λ/10 | 30 arcsec | |
226-1531E | UV FS | 50.8 mm | 3.0 mm | λ/10 | 30 arcsec | |
226-1531M | UV FS | 50.0 mm | 3.0 mm | λ/10 | 30 arcsec | |
226-1116E | UV FS | 12.7 mm | 1.0 mm | λ/4 | 1 arcmin | |
226-1116M | UV FS | 12.5 mm | 1.0 mm | λ/4 | 1 arcmin | |
226-1126E | UV FS | 12.7 mm | 2.0 mm | λ/4 | 1 arcmin | |
226-1126M | UV FS | 12.5 mm | 2.0 mm | λ/4 | 1 arcmin | |
226-1216E | UV FS | 25.4 mm | 1.0 mm | λ/4 | 1 arcmin | |
226-1216M | UV FS | 25.0 mm | 1.0 mm | λ/4 | 1 arcmin | |
226-1226E | UV FS | 25.4 mm | 2.0 mm | λ/4 | 1 arcmin | |
226-1226M | UV FS | 25.0 mm | 2.0 mm | λ/4 | 1 arcmin | |
226-1516E | UV FS | 50.8 mm | 1.0 mm | λ/4 | 1 arcmin | |
226-1516M | UV FS | 50.0 mm | 1.0 mm | λ/4 | 1 arcmin | |
226-1526E | UV FS | 50.8 mm | 2.0 mm | λ/4 | 1 arcmin | |
226-1526M | UV FS | 50.0 mm | 2.0 mm | λ/4 | 1 arcmin | |
226-1536E | UV FS | 50.8 mm | 3.0 mm | λ/4 | 1 arcmin | |
226-1536M | UV FS | 50.0 mm | 3.0 mm | λ/4 | 1 arcmin |
■ 仕様
仕様 | |
---|---|
材質 | UV FS |
表面精度 | 20-10 scratch & dig (MIL-PRF-13830B) |
開口部 | >90 % of diameter |
直径公差 | +0.00/-0.12 mm |
厚み公差 | ±0.2 mm |
表面平坦度 | λ/10 or λ/4 @ 633 nm |
平行度 | <30 arcsec or <1 arcmin |
