楕円形ウィンドウ

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

2種類の形状から選べる楕円形ウィンドウ
BK7製とUVFS製の2種類を用意 | 2種類の形状
長軸サイズ 25mm35mm42.5 mm


特長

熱膨張係数の範囲の異なる2つの材質のウィンドウを提供いたします。熱衝撃がなく、熱安定性が重要でないアプリケーションには、BK7製がお使い頂けます。高い熱安定性が必要なアプリケーションや、激しい熱衝撃を伴うアプリケーションの場合には、UVFS製をご選択ください。


BK7製とUVFS製の2種類
・長軸サイズ 25mm35mm42.5mm
・高い表面品質 20-10 scratch & dig
・ビーム指向アプリケーションに最適


仕様

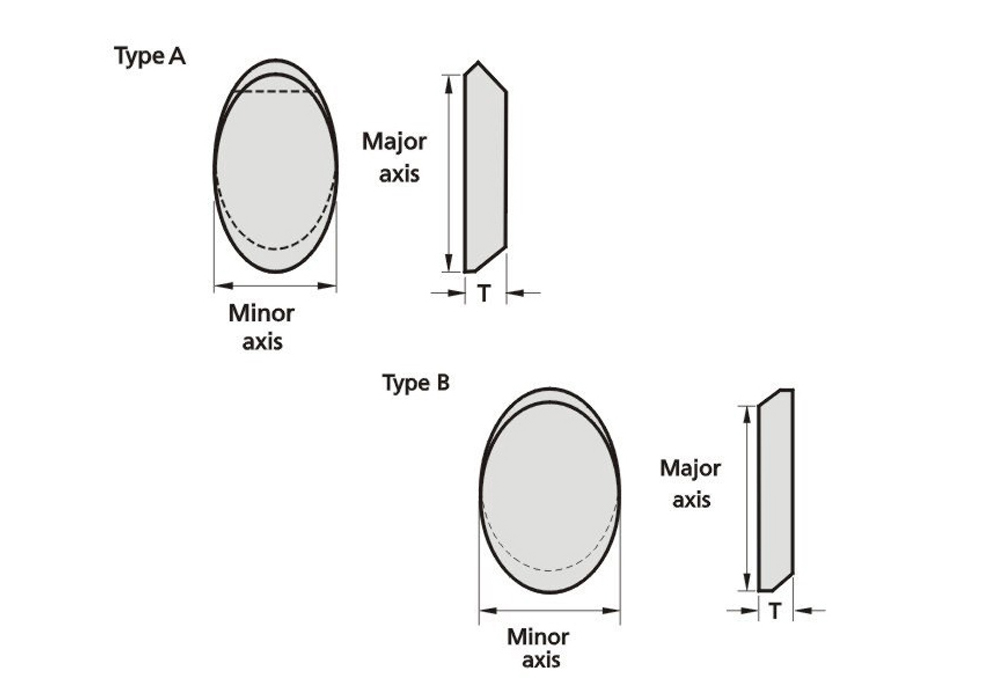

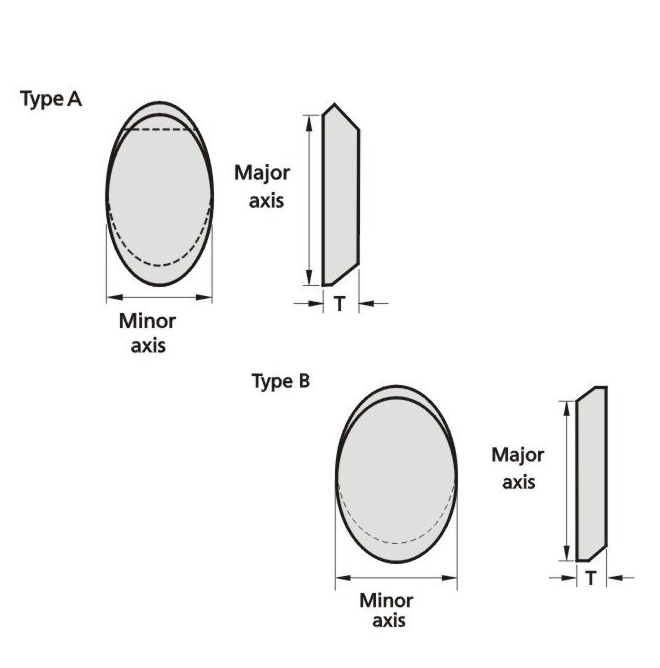

外観図

■ラインナップ

型名材質短軸長軸厚み T種類
020-0183ABK718 mm25 mmT - 3 mmA
020-0254ABK725 mm35 mmT - 4 mmA
020-0304ABK730 mm42,5 mmT - 4 mmA
020-0183BBK718 mm25 mmT - 3 mmB
020-0254BBK725 mm35 mmT - 4 mmB
020-0304BBK730 mm42,5 mmT - 4 mmB
020-1183AUV FS18 mm25 mmT - 3 mmA
020-1254AUV FS25 mm35 mmT - 4 mmA
020-1304AUV FS30 mm42,5 mmT - 4 mmA
020-1183BUV FS18 mm25 mmT - 3 mmB
020-1254BUV FS25 mm35 mmT - 4 mmB
020-1304BUV FS30 mm42,5 mmT - 4 mmB

■ 仕様

仕様
材質BK7, UV FS
表面精度 S1, S220-10 scratch & dig (MIL-PRF-13830B)
表面平坦度 S1, S2λ/4 @ 633 nm
軸公差+0.00,-0.12 mm
厚み公差 ±0.25 mm
平行度<3 min
