平凹型曲面ウィンドウ

概要
特長
仕様
関連製品

製品詳細

この製品についてお問い合わせする

分野

その他

メーカー

EKSMA Optics（リトアニア）

正規代理店

概要

熱膨張係数の範囲の異なる2つの材質のウィンドウを提供いたします。熱衝撃がなく、熱安定性が重要でないアプリケーションには、BK7製がお使い頂けます。高い熱安定性が必要なアプリケーションや、激しい熱衝撃を伴うアプリケーションの場合には、UVFS製をご選択ください。

特長

・BK7製とUVFS製の2種類
・サイズ Φ12.7mm、25.4mm、50.8mm、76.2mm、101.6mm
・ROC　-25～-10000 mm
・波面平坦度　λ/10＠633nm

仕様

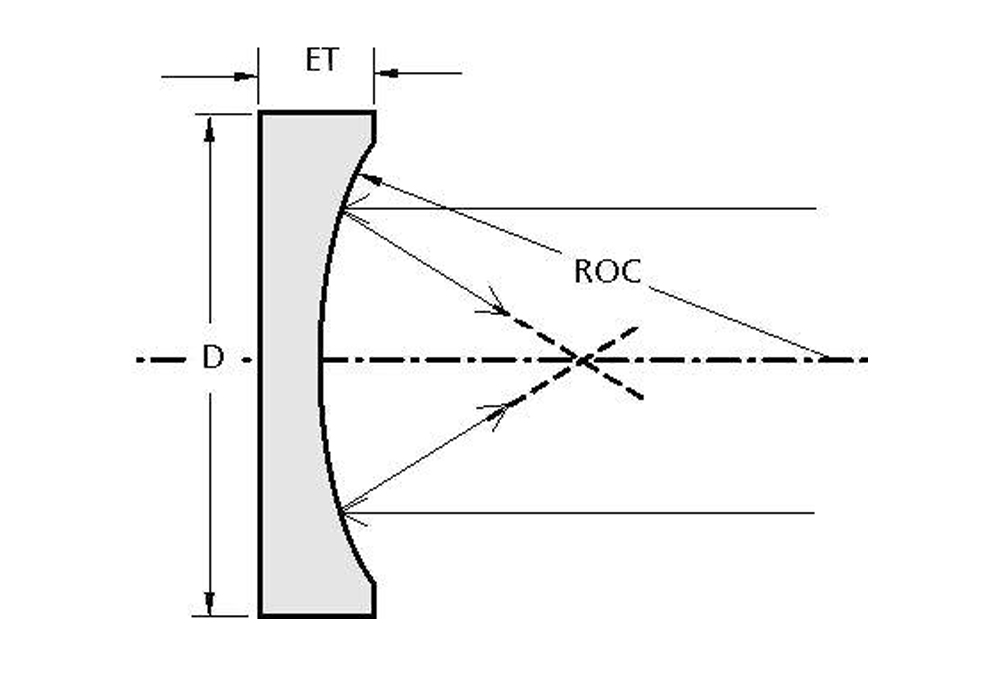

■ 外観図

■ラインナップ

型番	材質	直径 D	厚み ET	ROC
010-0101E	BK7	12.7 mm	3 mm	-25 mm
010-0103E	BK7	12.7 mm	3 mm	-50 mm
010-0104E	BK7	12.7 mm	3 mm	-75 mm
010-0105E	BK7	12.7 mm	3 mm	-100 mm
010-0107E	BK7	12.7 mm	3 mm	-150 mm
010-0108E	BK7	12.7 mm	3 mm	-200 mm
010-0110E	BK7	12.7 mm	3 mm	-250 mm
010-0111E	BK7	12.7 mm	3 mm	-300 mm
010-0109E	BK7	12.7 mm	3 mm	-400 mm
010-0115E	BK7	12.7 mm	3 mm	-500 mm
010-0120E	BK7	12.7 mm	3 mm	-1000 mm
010-0123E	BK7	12.7 mm	3 mm	-1500 mm
010-0125E	BK7	12.7 mm	3 mm	-2000 mm
010-0130E	BK7	12.7 mm	3 mm	-3000 mm
010-0140E	BK7	12.7 mm	3 mm	-4000 mm
010-0150E	BK7	12.7 mm	3 mm	-5000 mm
010-0101T6	BK7	12.7 mm	6 mm	-25 mm
010-0103T6	BK7	12.7 mm	6 mm	-50 mm
010-0104T6	BK7	12.7 mm	6 mm	-75 mm
010-0105T6	BK7	12.7 mm	6 mm	-100 mm
010-0107T6	BK7	12.7 mm	6 mm	-150 mm
010-0108T6	BK7	12.7 mm	6 mm	-200 mm
010-0110T6	BK7	12.7 mm	6 mm	-250 mm
010-0111T6	BK7	12.7 mm	6 mm	-300 mm
010-0109T6	BK7	12.7 mm	6 mm	-400 mm
010-0115T6	BK7	12.7 mm	6 mm	-500 mm
010-0120T6	BK7	12.7 mm	6 mm	-1000 mm
010-0123T6	BK7	12.7 mm	6 mm	-1500 mm
010-0125T6	BK7	12.7 mm	6 mm	-2000 mm
010-0130T6	BK7	12.7 mm	6 mm	-3000 mm
010-0140T6	BK7	12.7 mm	6 mm	-4000 mm
010-0150T6	BK7	12.7 mm	6 mm	-5000 mm
010-0201E	BK7	25.4 mm	6 mm	-50 mm
010-0207E	BK7	25.4 mm	6 mm	-75 mm
010-0202E	BK7	25.4 mm	6 mm	-100 mm
010-0208E	BK7	25.4 mm	6 mm	-125 mm
010-0203E	BK7	25.4 mm	6 mm	-150 mm
010-0204E	BK7	25.4 mm	6 mm	-200 mm
010-0205E	BK7	25.4 mm	6 mm	-250 mm
010-0206E	BK7	25.4 mm	6 mm	-300 mm
010-0211E	BK7	25.4 mm	6 mm	-350 mm
010-0209E	BK7	25.4 mm	6 mm	-400 mm
010-0210E	BK7	25.4 mm	6 mm	-500 mm
010-0212E	BK7	25.4 mm	6 mm	-600 mm
010-0214E	BK7	25.4 mm	6 mm	-700 mm
010-0215E	BK7	25.4 mm	6 mm	-750 mm
010-0216E	BK7	25.4 mm	6 mm	-800 mm
010-0217E	BK7	25.4 mm	6 mm	-900 mm
010-0220E	BK7	25.4 mm	6 mm	-1000 mm
010-0222E	BK7	25.4 mm	6 mm	-1500 mm
010-0225E	BK7	25.4 mm	6 mm	-2000 mm
010-0226E	BK7	25.4 mm	6 mm	-2500 mm
010-0227E	BK7	25.4 mm	6 mm	-3000 mm
010-0229E	BK7	25.4 mm	6 mm	-4000 mm
010-0230E	BK7	25.4 mm	6 mm	-5000 mm
010-0235E	BK7	25.4 mm	6 mm	-6000 mm
010-0240E	BK7	25.4 mm	6 mm	-8000 mm
010-0250E	BK7	25.4 mm	6 mm	-10000 mm
010-0501E	BK7	50.8 mm	10 mm	-100 mm
010-0508E	BK7	50.8 mm	10 mm	-150 mm
010-0502E	BK7	50.8 mm	10 mm	-200 mm
010-0503E	BK7	50.8 mm	10 mm	-250 mm
010-0506E	BK7	50.8 mm	10 mm	-300 mm
010-0504E	BK7	50.8 mm	10 mm	-400 mm
010-0505E	BK7	50.8 mm	10 mm	-500 mm
010-0507E	BK7	50.8 mm	10 mm	-600 mm
010-0510E	BK7	50.8 mm	10 mm	-750 mm
010-0511E	BK7	50.8 mm	10 mm	-800 mm
010-0515E	BK7	50.8 mm	10 mm	-1000 mm
010-0518E	BK7	50.8 mm	10 mm	-1500 mm
010-0520E	BK7	50.8 mm	10 mm	-2000 mm
010-0521E	BK7	50.8 mm	10 mm	-2500 mm
010-0522E	BK7	50.8 mm	10 mm	-3000 mm
010-0524E	BK7	50.8 mm	10 mm	-4000 mm
010-0525E	BK7	50.8 mm	10 mm	-5000 mm
010-0530E	BK7	50.8 mm	10 mm	-6000 mm
010-0540E	BK7	50.8 mm	10 mm	-8000 mm
010-0550E	BK7	50.8 mm	10 mm	-10000 mm
010-0705E	BK7	76.2 mm	12,7 mm	-200 mm
010-0708E	BK7	76.2 mm	12,7 mm	-300 mm
010-0710E	BK7	76.2 mm	12,7 mm	-400 mm
010-0712E	BK7	76.2 mm	12,7 mm	-500 mm
010-0714E	BK7	76.2 mm	12,7 mm	-600 mm
010-0720E	BK7	76.2 mm	12,7 mm	-800 mm
010-0725E	BK7	76.2 mm	12,7 mm	-1000 mm
010-0730E	BK7	76.2 mm	12,7 mm	-1500 mm
010-0735E	BK7	76.2 mm	12,7 mm	-2000 mm
010-0745E	BK7	76.2 mm	12,7 mm	-3000 mm
010-0808E	BK7	101.6 mm	15 mm	-300 mm
010-0810E	BK7	101.6 mm	15 mm	-400 mm
010-0812E	BK7	101.6 mm	15 mm	-500 mm
010-0814E	BK7	101.6 mm	15 mm	-600 mm
010-0820E	BK7	101.6 mm	15 mm	-800 mm
010-0825E	BK7	101.6 mm	15 mm	-1000 mm
010-0830E	BK7	101.6 mm	15 mm	-1500 mm
010-0835E	BK7	101.6 mm	15 mm	-2000 mm
010-0845E	BK7	101.6 mm	15 mm	-3000 mm
010-1101E	UVFS	12.7 mm	3 mm	-25 mm
010-1103E	UVFS	12.7 mm	3 mm	-50 mm
010-1104E	UVFS	12.7 mm	3 mm	-75 mm
010-1105E	UVFS	12.7 mm	3 mm	-100 mm
010-1107E	UVFS	12.7 mm	3 mm	-150 mm
010-1108E	UVFS	12.7 mm	3 mm	-200 mm
010-1110E	UVFS	12.7 mm	3 mm	-250 mm
010-1111E	UVFS	12.7 mm	3 mm	-300 mm
010-1109E	UVFS	12.7 mm	3 mm	-400 mm
010-1115E	UVFS	12.7 mm	3 mm	-500 mm
010-1120E	UVFS	12.7 mm	3 mm	-1000 mm
010-1123E	UVFS	12.7 mm	3 mm	-1500 mm
010-1125E	UVFS	12.7 mm	3 mm	-2000 mm
010-1130E	UVFS	12.7 mm	3 mm	-3000 mm
010-1140E	UVFS	12.7 mm	3 mm	-4000 mm
010-1150E	UVFS	12.7 mm	3 mm	-5000 mm
010-1101T6	UVFS	12.7 mm	6 mm	-25 mm
010-1103T6	UVFS	12.7 mm	6 mm	-50 mm
010-1104T6	UVFS	12.7 mm	6 mm	-75 mm
010-1105T6	UVFS	12.7 mm	6 mm	-100 mm
010-1107T6	UVFS	12.7 mm	6 mm	-150 mm
010-1108T6	UVFS	12.7 mm	6 mm	-200 mm
010-1110T6	UVFS	12.7 mm	6 mm	-250 mm
010-1111T6	UVFS	12.7 mm	6 mm	-300 mm
010-1109T6	UVFS	12.7 mm	6 mm	-400 mm
010-1115T6	UVFS	12.7 mm	6 mm	-500 mm
010-1120T6	UVFS	12.7 mm	6 mm	-1000mm
010-1123T6	UVFS	12.7 mm	6 mm	-1500 mm
010-1125T6	UVFS	12.7 mm	6 mm	-2000 mm
010-1130T6	UVFS	12.7 mm	6 mm	-3000 mm
010-1140T6	UVFS	12.7 mm	6 mm	-4000 mm
010-1150T6	UVFS	12.7 mm	6 mm	-5000 mm
010-1201E	UVFS	25.4 mm	6 mm	-50 mm
010-1207E	UVFS	25.4 mm	6 mm	-75 mm
010-1202E	UVFS	25.4 mm	6 mm	-100 mm
010-1208E	UVFS	25.4 mm	6 mm	-125 mm
010-1203E	UVFS	25.4 mm	6 mm	-150 mm
010-1204E	UVFS	25.4 mm	6 mm	-200 mm
010-1205E	UVFS	25.4 mm	6 mm	-250 mm
010-1206E	UVFS	25.4 mm	6 mm	-300 mm
010-1211E	UVFS	25.4 mm	6 mm	-350 mm
010-1209E	UVFS	25.4 mm	6 mm	-400 mm
010-1210E	UVFS	25.4 mm	6 mm	-500 mm
010-1212E	UVFS	25.4 mm	6 mm	-600 mm
010-1214E	UVFS	25.4 mm	6 mm	-700 mm
010-1215E	UVFS	25.4 mm	6 mm	-750 mm
010-1216E	UVFS	25.4 mm	6 mm	-800 mm
010-1217E	UVFS	25.4 mm	6 mm	-900 mm
010-1220E	UVFS	25.4 mm	6 mm	-1000 mm
010-1222E	UVFS	25.4 mm	6 mm	-1500 mm
010-1225E	UVFS	25.4 mm	6 mm	-2000 mm
010-1226E	UVFS	25.4 mm	6 mm	-2500 mm
010-1227E	UVFS	25.4 mm	6 mm	-3000 mm
010-1229E	UVFS	25.4 mm	6 mm	-4000 mm
010-1230E	UVFS	25.4 mm	6 mm	-5000 mm
010-1235E	UVFS	25.4 mm	6 mm	-6000 mm
010-1240E	UVFS	25.4 mm	6 mm	-8000 mm
010-1250E	UVFS	25.4 mm	6 mm	-10000 mm
010-1501E	UVFS	50.8 mm	10 mm	-100 mm
010-1502E	UVFS	50.8 mm	10 mm	-200 mm
010-1503E	UVFS	50.8 mm	10 mm	-250 mm
010-1506E	UVFS	50.8 mm	10 mm	-300 mm
010-1504E	UVFS	50.8 mm	10 mm	-400 mm
010-1505E	UVFS	50.8 mm	10 mm	-500 mm
010-1507E	UVFS	50.8 mm	10 mm	-600 mm
010-1510E	UVFS	50.8 mm	10 mm	-750 mm
010-1511E	UVFS	50.8 mm	10 mm	-800 mm
010-1515E	UVFS	50.8 mm	10 mm	-1000 mm
010-1520E	UVFS	50.8 mm	10 mm	-2000 mm
010-1521E	UVFS	50.8 mm	10 mm	-2500 mm
010-1522E	UVFS	50.8 mm	10 mm	-3000 mm
010-1524E	UVFS	50.8 mm	10 mm	-4000 mm
010-1525E	UVFS	50.8 mm	10 mm	-5000 mm
010-1530E	UVFS	50.8 mm	10 mm	-6000 mm
010-1540E	UVFS	50.8 mm	10 mm	-8000 mm
010-1550E	UVFS	50.8 mm	10 mm	-10000 mm
010-1705E	UVFS	76.2 mm	12,7 mm	-200 mm
010-1708E	UVFS	76.2 mm	12,7 mm	-300 mm
010-1710E	UVFS	76.2 mm	12,7 mm	-400 mm
010-1712E	UVFS	76.2 mm	12,7 mm	-500 mm
010-1714E	UVFS	76.2 mm	12,7 mm	-600 mm
010-1720E	UVFS	76.2 mm	12,7 mm	-800 mm
010-1725E	UVFS	76.2 mm	12,7 mm	-1000 mm
010-1730E	UVFS	76.2 mm	12,7 mm	-1500 mm
010-1735E	UVFS	76.2 mm	12,7 mm	-2000 mm
010-1745E	UVFS	76.2 mm	12,7 mm	-3000 mm
010-1808E	UVFS	101.6 mm	15 mm	-300 mm
010-1810E	UVFS	101.6 mm	15 mm	-400 mm
010-1812E	UVFS	101.6 mm	15 mm	-500 mm
010-1814E	UVFS	101.6 mm	15 mm	-600 mm
010-1820E	UVFS	101.6 mm	15 mm	-800 mm
010-1825E	UVFS	101.6 mm	15 mm	-1000 mm
010-1830E	UVFS	101.6 mm	15 mm	-1500 mm
010-1835E	UVFS	101.6 mm	15 mm	-2000 mm
010-1845E	UVFS	101.6 mm	15 mm	-3000 mm

■ 仕様

仕様
材質	BK7, UV FS
S1/S2 表面精度	20-10 scratch & dig (MIL-PRF-13830B)
S1/S2 表面平坦度	λ/10 @ 633 nm
S1 (curved) 表面半径公	± 1%
直径公差	+0.00, -0.12 mm
厚み公差	±0.2 mm
