3Dスキャニング共焦点レーザーラマン顕微鏡 Confotec NR500

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • イメージング
  • バイオ・ライフサイエンス

メーカー

SOL instruments(ベラルーシ)

正規代理店

概要

高感度・高空間分解能・拡張性を備えたハイエンド共焦点ラマン顕微鏡
高空間分解能XY〜200nm可能 | 全自動操作 | ガルバノミラー走査
オプション:低波数ラマン測定 | ブリルアン散乱測定 | AFM拡張


特長

SOL instruments社のConfotec NR500は、高感度、サブミクロン高空間分解能、拡張性を備えた高性能共焦点ラマン顕微鏡です。共焦点ピンホールなどの一連の光学部品の全自動操作が可能となっています。
ガルバノミラーによる高速スキャニング、特別に設計されたイメージング分光器を搭載するなど、共焦点ラマン測定に理想的な多くの機能を備えています。
波長校正も、内蔵光源のNeランプを使用し、自動校正が可能です。
さらに、低波数測定(10以下)、ブリルアン散乱測定(1以下)、AFMとの複合等、ユニークな機能追加オプションがあり、拡張性に優れています。


・高空間分解能:XY200nm, Z500nm(条件によります)
・広波長範囲対応:紫外から近赤外まで最適な光学系対応
・高スペクトル分解能:0.25(エッシェル回折格子)
・分光器:焦点距離520/800mm より選択、回折格子を4枚同時搭載可能
・励起レーザー:最大5台まで、搭載可能
・ガルバノミラーによる高速スキャン(PMT)
 - 1000 x 1000ピクセル – 1 秒(1μs/pixel
・堅牢設計:高い長期信頼性と動作安定性で再調整不要
・全自動操作:わかりやすいソフトウェア
・拡張性:
 - 低波数ラマン測定(10以下)対応, ブリルアン散乱測定(1以下)
 - オートフォーカス、AFMとの複合、PL測定、蛍光寿命測定等


【用途】
・サブミクロン以下の微小異物の同定分析
・炭素材料の構造分析、品質評価
・太陽電池材料、リチウムイオン電池材料の構造分析、品質評価
・ポリマー材料の特性評価
・成分分析、材料分析
・薬品/薬剤の品質評価、成分分布測定
・法医学/科学捜査、古美術鑑定/宝石鑑定
・地質学研究、鉱物特性評価
・生物学研究(細胞、組織)
など


■ 高感度・高スループット

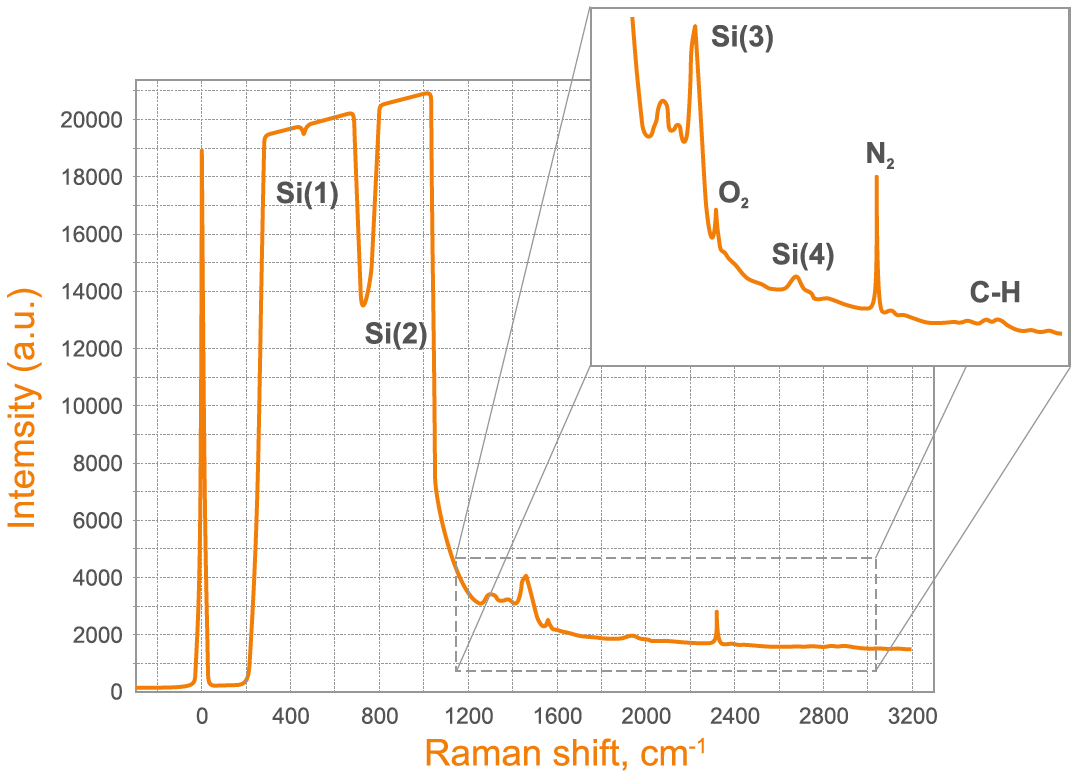

Si4次バンドを1分以内に観察できます。
( 条件:60 seconds. 488 nm laser, 5 mW )


■ 高空間分解能

XY空間分解能

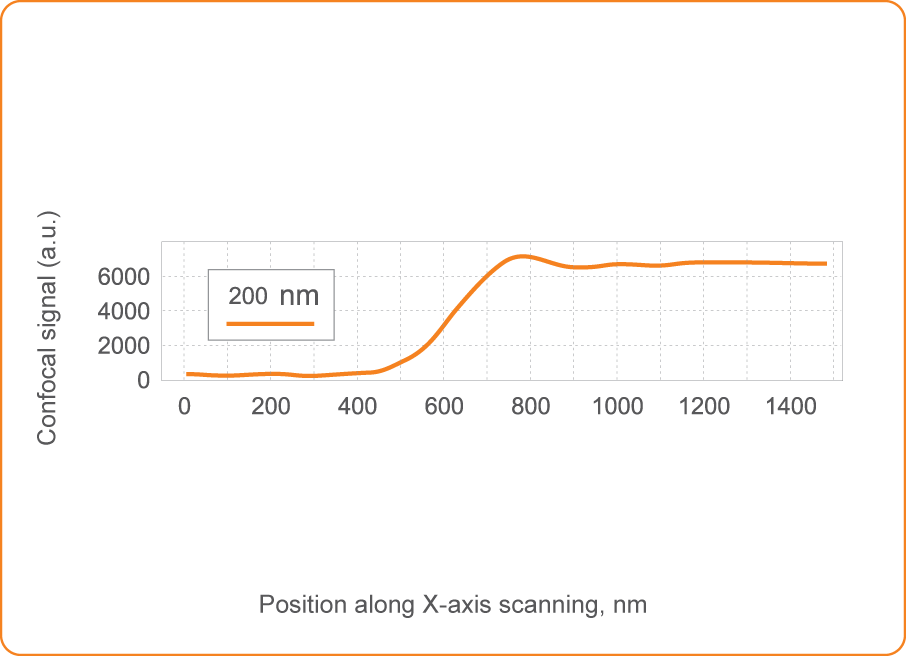

(Signal decrease from 90 % to 10 % at 200 nm, λ=514 nm, 100Хoil)

Z空間分解能

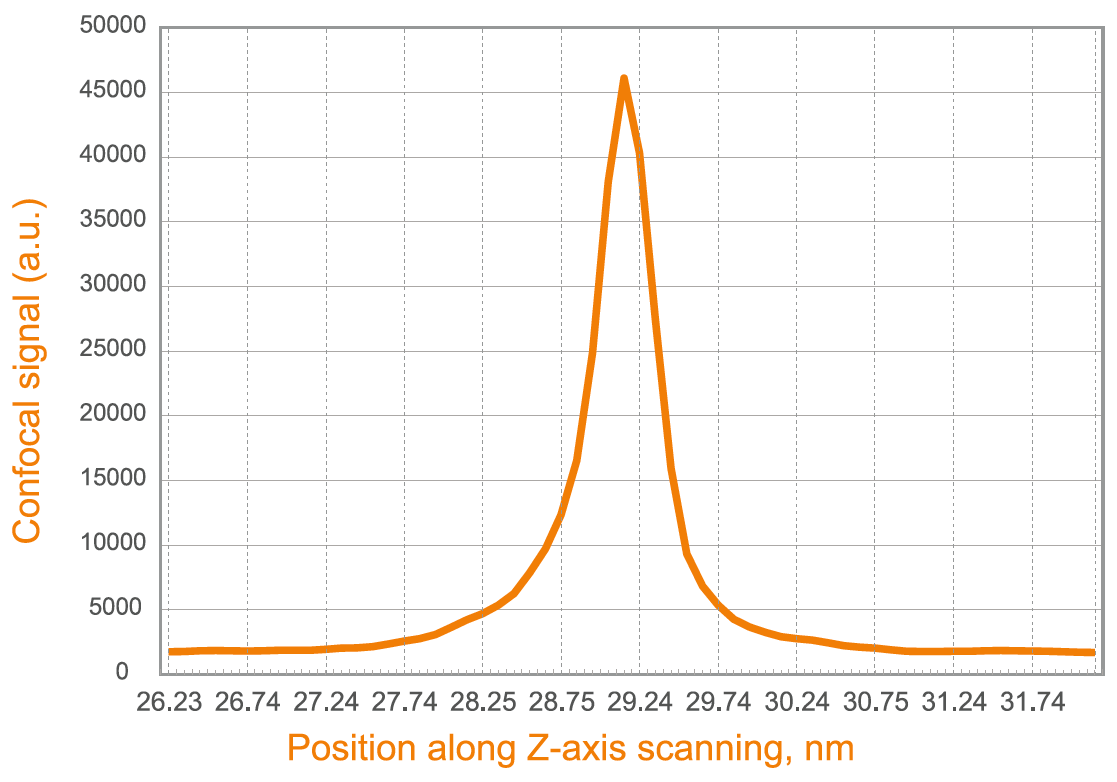

(The reflection from Si wafer,obtained by moving the objective lens along the Z axis. FWHW<500nm, λ=488 nm, 100x


■ 低波数ラマンオプション

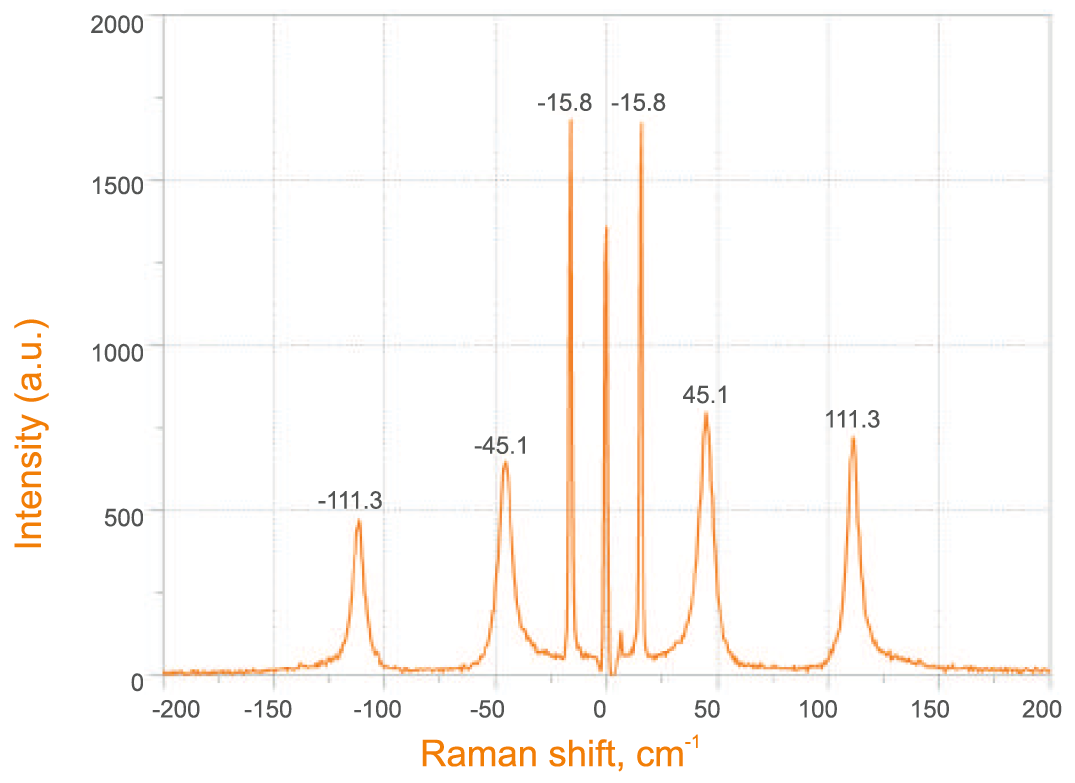

ヨウ化カドミウムの低波数ラマンバンド
(633 nmレーザー)


■ 高速イメージング

・PMT measurement

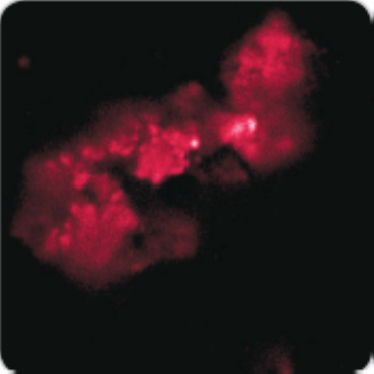

Rayleigh image of Granite Gneiss India. Anatase distribution
(1000 x 1000 pixels, time per 1 pixel is 3 µs).

・EMCCD/CCD measurement

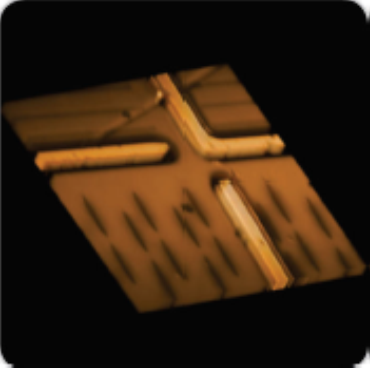

Raman image of Silicon/ SiO,sample.Si distribution
 (500 x 500 pixels, time per pixel is 5 ms).


■ 拡張性

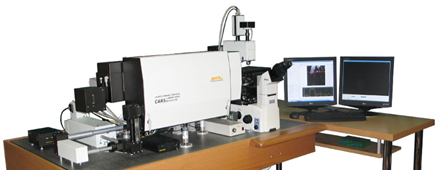

CARSシステム

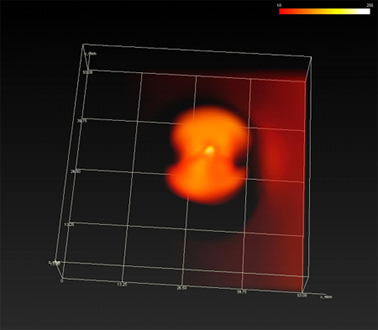

3D CARS image of liquid crystal 8CB structure on resonant frequency 2236 cm-1

ブリルアン散乱測定

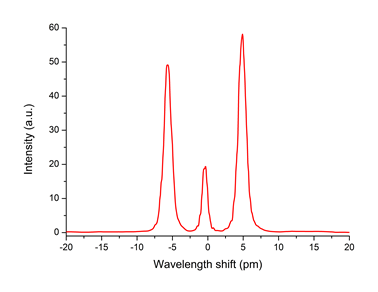

Brillouin spectrum of Methanol

仕様

■ 基本仕様 :3Dスキャニング共焦点レーザーラマン顕微鏡 Confotec NR500

主な仕様
顕微鏡
種類倒立型 または 正立型顕微鏡 *
 対物レンズ10x, 20x, 40x, 60x, 100x ( 選択 ) *
 XY サンプルステージモーターステージXYマニュアルステージ
可動範囲114 x 75 mm-
精度 (1mm 移動時 / XY 再現性 )0.06 μm / ± 1 μm-
 Z スキャナーピエゾスキャナー顕微鏡照準機構
対物レンズ可動範囲80 μm-
最小移動ステップ / 再現性50nm / < 6 nm-
光学・メカニカルユニット (OMU)
 波長範囲325 – 1050 nm / 400 – 1100 nm / 他
 レーザー用入射ポート数3 / 5 ( 選択)
 レーザービームアッテネーターVND フィルター: OD 0 – 3連続可変
 偏光子 ( 励起用・検出用チャンネル )選択
 λ/2 波長板3 / 5 ポジション ( 選択 )
 レイリーカットフィルター3 / 5 ポジション ( 選択 )
 バンドパスフィルターホイール6 ポジション
イメージング分光器
 焦点距離520 nm  (オプションで 800mm 対応可)
 ポート数入射 1, 出射 2 ( オプションで3対応可)
 グレーティング同時搭載数4
 グレーティング種類150, 300, 600, 1200, 2400, 3600 l/mm, エッシェル (75 l/mm) 等
 波数分解能0.25 cm-1 ( エッシェルグレーティング , 波長 500 nm)
0.9 cm-1 (1800 l/mm グレーティング )
 共焦点ピンホール幅 : 0 – 1.5 mm, ステップサイズ : 0.5 μm
 波長精度 @CCD検出器0.005 nm (1800 l/mm グレーティング )
スキャニングユニット
 スキャニング方式 XYガルバノスキャナー (ステージスキャン対応可)
 位置精度30 nm
 スキャニング速度3 秒 (1001 x 1001 ピクセル , 最小ステップ 20 nm)
 スキャニング範囲150 x 150 um (100x 対物レンズ使用時 )
分光器用 CCD検出器 *
 センサー背面照射型  2048 x 122
 ピクセルサイズ12 x 12 μm
 スペクトル応答範囲200 ~ 1100 nm
 冷却温度2 段ペルチェ冷却 , -45℃(水冷)
 ADC16 bit
共焦点反射光ユニット
 共焦点ピンホール可変 : 0 - 1.5 mm, ステップサイズ : 0.5 μm
 検出器PMT
レーザー *
 同時使用レーザー数最大 5
 種類 :波長 , nm出力 , mW
 HeCd レーザー32515 、 30 、 40 、 50
 DPSS レーザー47325 、 50
 DPSS レーザー53225 、 50
 He-Ne レーザー63310
 半導体レーザー78580
*顕微鏡、対物レンズ、分光器用CCD、レーザーの種類はご要望に合わせてご提供も可能です。
*TERS、CARS、ブリルアン散乱(ブリュアン散乱)測定 などオプションについては、お問い合わせください。
