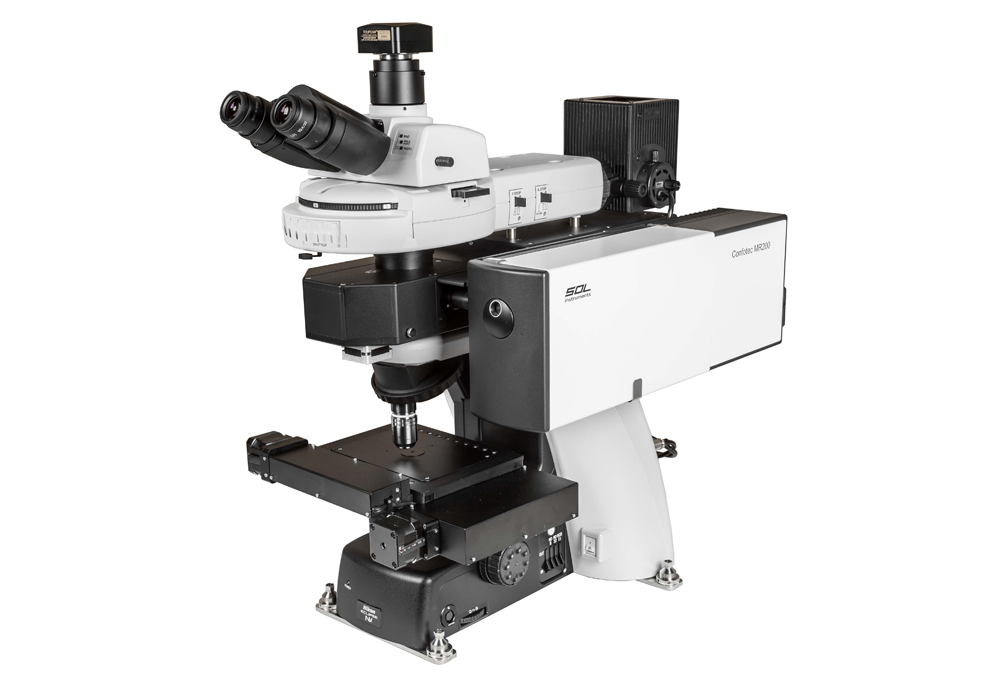

オールインワン共焦点ラマン顕微鏡 Confotec MR200

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • イメージング
  • バイオ・ライフサイエンス

メーカー

SOL instruments(ベラルーシ)

正規代理店

概要

コンパクト・高コストパフォーマンスのオールインワン共焦点ラマン顕微鏡
オールインワンのコンパクト設計 | 全自動操作
低価格・高コストパフォーマンス | カスタマイズ可能なモジュラー設計


特長

SOL instruments社のConfotec MR200は、高性能・コンパクト・コストパフォーマンスに優れたオールインワン型ラマン顕微鏡です。顕微鏡一体型のコンパクトサイズで設置面積を取りません。研究・開発用途から、品質管理などのルーチン測定まで幅広い用途に適しています。
共焦点光学系を備え、微小粒子のスペクトル分析や高空間分解能を必要とするラマンイメージングを行なうことが可能です。
レーザー出力、ビーム径、ピンホールサイズ、グレーティングの切り替えなどを自動制御可能であり、自動キャリブレーション(オプション)にも対応可能です。


・高感度
・コンパクト:顕微鏡・光学系一体であり、設置面積を取りません。
・低価格・高コストパフォーマンス
・高空間分解能、高スペクトル分解能
・全自動操作
・高い長期信頼性と動作安定性により調整不要
・モジュラー設計で、お客様の要望に応じた構成が可能
・低波数ラマン測定(101以下)専用モデル有


【用途】
・サブミクロン以下の微小異物の同定分析
・炭素材料の構造分析、品質評価
・太陽電池材料、リチウムイオン電池材料の構造分析、品質評価
・ポリマー材料の特性評価
・成分分析、材料分析
・薬品/薬剤の品質評価、成分分布測定
・法医学/科学捜査、古美術鑑定/宝石鑑定
・地質学研究、鉱物特性評価
・生物学研究(細胞、組織)
など


仕様

■ 仕様 :オールインワン共焦点レーザーラマン顕微鏡 Confotec MR200

型名Confotec MR200
顕微鏡 *1ニコン製正立型顕微鏡 Niモデルベース
・カラービデオカメラ
・対物レンズセット (サンプルに応じて選択可能)
レイリーカットフィルター3種類まで搭載可能*2 / 自動切換え可能
低浪数フィルター(10㎝-1以下)の場合、1種類のみ
ラマンスペクトル測定範囲・532 nmレーザー用 : 60 ~ 4500 cm-1
・633 nmレーザー用 : 60 ~ 4500 cm-1
・785 nmレーザー用 : 50 ~ 2900 cm-1
分光器ユニット イメージング分光器
・測定範囲 : 400 ~ 1100 nm *3
グレーティング最大4枚搭載可能
(例)
・2400 L/mmグレーティング
・1800 L/mmグレーティング
・1200 L/mmグレーティング
・600 L/mmグレーティング
・その他、エシェルグレーティング(オプション)等選択可能
検出器高感度裏面照射TE冷却CCD検出器
・スペクトル感度 : 200 ~ 1100 nm
・画素数 2048 × 122 画素
・冷却温度 -25℃(空冷)
スペクトル分解能
(励起レーザー532 nmの場合)
3cm-1 @ 2400 L/mmグレーティング
0.7 cm-1 @ エシェルグレーティング
共焦点ピンホール 自動切換共焦点ピンホール:
  ・10 μm、30 μm、40 μm、50 μm、100 μm
レーザー最大3レーザーを同時設置、自動的切換え可能 *4
・波長 : 405、488、532、633、785 nm
自動校正機能 内蔵Neランプによる自動校正
サンプルスキャニング
(オプション)
 自動XY(XYZ)ステージ
・走査範囲 : 100×75 mm
・最小ステップ : 100 nm(XY)&20 nm(Z)

または

XY(XYZ)自動ステージ(エンコーダ付き)
・走査範囲: 115×75 mm
顕微鏡保護カバー
(オプション)
クラス1レーザーの安全対応
*1 : 顕微鏡に接眼レンズ、透過用照明、落射蛍光アタッチメントを装備することができます。(オプション)
*2 : ノッチフィルターも選択可能です。
*3 :紫外光学系を装備することができます。(オプション)
*4 : 他波長のレーザーの設置も可能です。(オプション)
