ブリュースターウィンドウ

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

p偏光を透過、s偏光を反射して偏光成分を分離
短軸サイズ 8 50 mm | BK7またはUV融解石英製


特長

ブリュースターウィンドウは、レーザーキャビティで使用され、p偏光成分は反射損失なしに100%透過し、s偏光成分は反射されます。ブリュースターウィンドウからのS偏光成分の全反射は、1064 nmUVFS製モデルで最大22%、N-BK7製モデルで最大26%です。


仕様

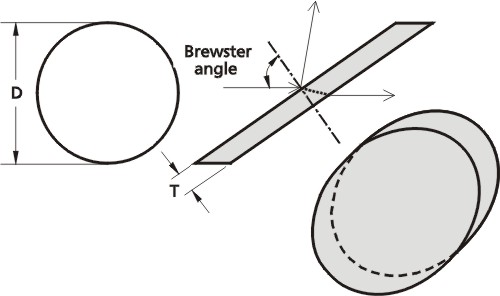

■ 外観図

■ ラインナップ

型名短軸 D厚み材質
BK7製モデル
410-00828 mm2 mmBK7
410-012312,5 mm3 mmBK7
410-025525 mm5 mmBK7
410-040840 mm8 mmBK7
i410-050850 mm8 mmBK7
UVFS製モデル
410-10828 mm2 mmUV FS
410-112312,5 mm3 mmUV FS
410-125525 mm5 mmUV FS
410-140840 mm8 mmUV FS
410-150850 mm8 mmUV FS

■標準仕様
仕様
材質BK7, UV FS
表面品質 20-10 scratch & dig (MIL-PRF-13830B)
波面歪曲度λ/10 @ 633 nm
開口部90% of diameter
平行度< 10 arcsec
軸公差+0.00, -0.12 mm
厚み公差±0.2 mm
