アクロマティック波長板 (エアスペースモデル)

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

広い波長範囲で優れたリタデーション特性を持つアクロマティック波長板
優れたリターデーション特性  |  高いダメージ閾値
広い波長範囲での平坦な応答性 |  低価格


特長

高効率の広帯域反射防止コーティングが施された、広い波長範囲で優れたリタデーション特性を持つアクロマティック波長板です。この波長板の平坦な応答特性は、波長可変レーザー、複数レーザーのシステムや広域スペクトル光源との使用に理想的です。
結晶石英とフッ化マグネシウムの2つの異なる材料から作製されているアクロマティック波長板です。高効率の広帯域反射防止コーティングが施され、広い波長範囲で優れたリタデーション特性を持ちます。平坦な応答性は、波長可変レーザー、複数のレーザーラインシステム、およびその他の幅広いスペクトル光源との使用に最適です。
VIS(450~680 nm)、NIR(700~1000 nm)、950~1300 nm、 1200~1650 nmの4つの波長範囲で利用できます。

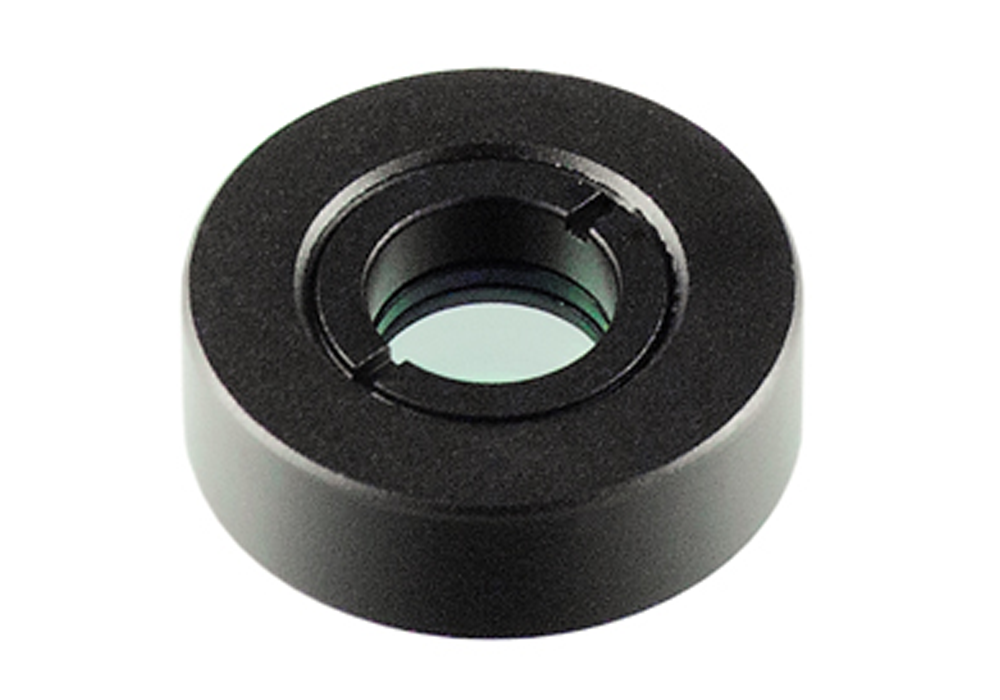

波長板は、黒色のアルマイト処理されたアルミニウム製の筐体に収められています。


・優れたリタデーション特性 : 公差 < λ/100@波長範囲全域
・高いダメージ閾値
・高効率の広帯域反射防止コーティング処理済み
・4種の波長範囲から選択可能(4501650 nm)
・広い波長範囲での平坦な応答性
・低価格


仕様

■ラインナップ

型名リタデーション動作波長
λ/2モデル
467-4205λ/2450-680 nm
467-4210λ/2700-1000 nm
467-4215λ/2950-1300 nm
467-4220λ/21200-1650 nm
λ/4モデル
467-4405λ/4450-680 nm
467-4410λ/4700-1000 nm
467-4415λ/4950-1300 nm
467-4420λ/41200-1650 nm

■標準仕様:

仕様
材質単結晶石英とフッ化マグネシウム
開口部Ø 12.7mm
リングマウント外径25.4 +0.0/-0.2 mm
リングマウント厚8.0±0.2 mm
リタデーション公差<λ/100 @対応波長範囲
表面精度40-20 scratch & dig (MIL-PRF-13830B)
波面歪曲度<λ/4 @ 633 nm
平行度< 1 arcmin
ARコーティングR < 0.8%
レーザーダメージ閾値>3J/cm2 @10 nsec, 1064 nm (typical)
