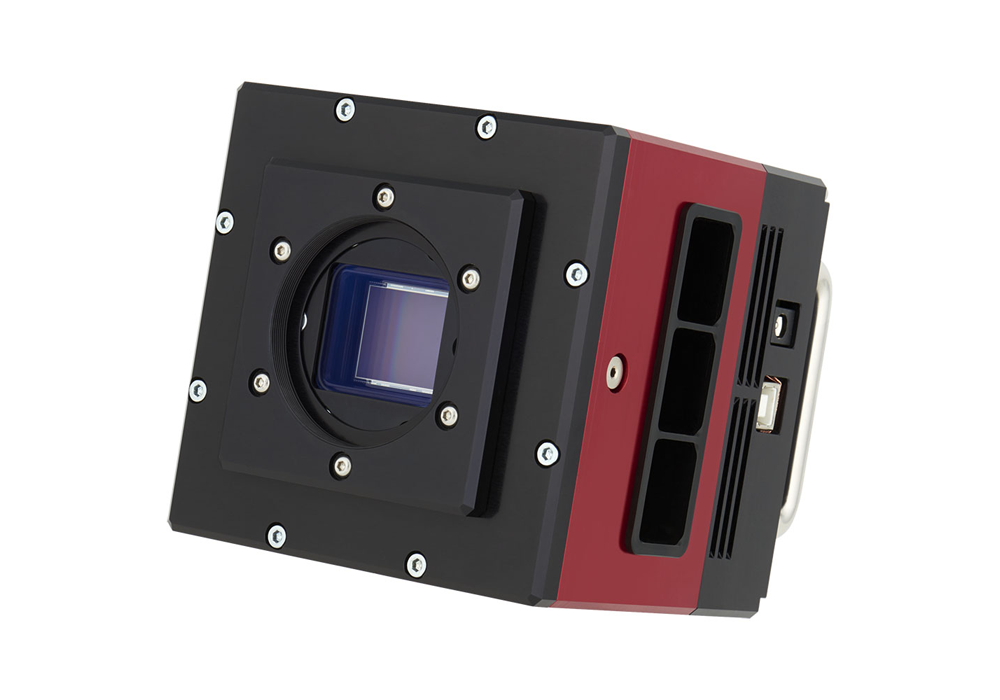

高解像度冷却CCDカメラ Atik 16200

製品詳細

検討リストに追加する

分野

  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • 教育
  • OEM/組込み
  • その他

メーカー

ATIK Cameras(イギリス)

正規代理店

概要

天体観測に適した1600万画素の広視野・高解像度冷却CCDカメラ
高解像度 1600万画素 | 冷却温度 ΔT ≧ -50℃ | 読出ノイズ 9 e-
画素サイズ  6 x 6 μm | モノクロ、カラーモデルあり


特長

Atik 16200は、35mmの対角線を持つAPS-Hサイズ、6μmピクセルサイズのセンサーを持ち、大型望遠鏡との観測に適しています。センサーサイズが大きいので、広範囲の夜空の観察や、関心のあるディープスカイエリアの拡大などに理想的です。
長焦点距離の測定でも、小さくて暗い対象物でも、詳細なイメージを取得することができます。画像サイズが大きいため、メインターゲットの関心領域をより詳しく見るために自由かつ柔軟に拡大することができるので、多くの天体観測用途に適します。

CCDセンサーは、乾燥し、結露のない環境のためにアルゴンパージ処理した密封チャンバー内に収納されています。また、2段ペルチェ素子と新型の強力ヒートシンクの導入により、高い冷却性能を実現し、Δt-45℃(typical)、最大Δt-50℃を達成します。これにより、気温が上がっても、低ノイズ画像を取得できます。Atikの高品質電源により、読み出しノイズはわずか9 eです。また、長期間安定して機能する、信頼性あるブレードシャッターも提供しています。

大きなサイズのセンサーのため、2 インチのフィルターがお使い頂けます。フィルターを使用する場合には、新フィルターホイールのEFW3 7ポジション2″フィルターホイールが役立ちます。EFW3をカメラ正面に取り付けると、バックフォーカスが41.5 mmになります。
カメラの前面プレートを取り外してホイールを直接取り付けることもでき、その場合はバックフォーカスが34.5 mmになります。カメラとフィルターホイールをカップリングさせるために、ATK0081 M54アダプターを使用すると、2インチ用フィルターホイールEFW2が使用できます。
これはAtik Airソフトウェアと完全互換性があり、セットアップに簡単に無線LANとイーサネット接続を追加することができます。


・高解像度 1600万画素
・冷却温度 ΔT ≧ -50℃
・読出ノイズ 9 e
・画素サイズ 6 x 6 μm
・モノクロ、カラーの両モデルから選択可能


仕様

■ 仕様 Atik 16200

仕様Atik 16200
センサータイプCCD - KAF-16200
カラー、モノクロカラー、モノクロ
画素数 (H x V)4499 x 3599 画素
画素サイズ6 µm x 6 µm
センサーサイズ27.0 x 21.6 mm
ADC16 bit
読み出しノイズ9 e- (typical)
ゲインファクター0.6 e-/ ADU
量子井戸~40,000 e-
暗電流> 0.25 e-/s @ 0℃
インターフェースUSB 2.0 High Speed
電源12V DC 2.5A
最大露光時間無制限
最小露光時間200 ms
冷却性能2段ペルチェ冷却 最大 ΔT≧ -50℃、ΔT≧ -45 (typical)
重量約 1.3 kg
バックフォーカス19.5 mm ± 0.5 mm
マウント用ネジ山M54 x 0.75
対応OSWindows 10 / Vista / Win7 / Win8 (not RT)
セット内容カメラ本体 (2インチアダプター付)
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド

■ Atik Largeモデル仕様一覧

型名1620万画素
高解像度冷却CCDカメラ
Atik 16200
1100万画素
高感度・高解像度冷却CCDカメラ
Atik 11000
830万画素
高解像度冷却CCDカメラ
Atik 383L +
センサータイプCCD - KAF-16200CCD - Kodak KAI 11002CCD - KAF-8300 17.6mm x 13.52m
カラー、モノクロカラー、モノクロカラー、モノクロモノクロ
画素数 (H x V)4499 x 3599 画素4007 x 2671 画素3354 x 2529 画素
画素サイズ6 µm x 6 µm9 µm x 9 µm5.40 µm x 5.40 µm
センサーサイズ27.0 x 21.6 mm37.25 x 25.70 mm17.96 x 13.52 mm
ADC16 bit
読み出しノイズ9 e- (typical)13 e- RMS (typical)7 e- (typical)
ゲインファクター0.6 e-/ ADU0.92 e-/ ADU0.41 e-/ ADU
量子井戸~40,000 e-60,000 e-~26,000 e-
暗電流> 0.25 e-/s @ 0℃0.03 e-/s @ -20℃~0.1 e-/s @ -10℃
インターフェースUSB 2.0 High SpeedUSB 2.0 High SpeedUSB 2.0 High Speed
電源12V DC 2.5A12V DC12V DC
最大露光時間無制限無制限-
最小露光時間200 ms1/1000 s-
冷却性能2段ペルチェ冷却
最大 ΔT≧ -50℃
ΔT≧ -45 (typical)
2段ペルチェ冷却
ΔT=-38℃
(水冷オプション使用時)
最大 ∆T = -40℃
重量約 1.3 kg990 g700 g
バックフォーカス19.5 mm ± 0.5 mm15 mm ± 0.5 mm17 mm ± 0.5 mm
マウント用ネジ山M54 x 0.75M54 x 0.75M42 x 0.75
対応OSWindows 10 / Vista / Win7 / Win8 (not RT)
セット内容カメラ本体 (2インチアダプター付)
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド
カメラ本体
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド
高品質ケース
ユニバーサル電源 (110-230V)
カメラ本体 (2インチアダプター付)
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド
