フラットラウンドウィンドウ

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

BK7製およびUVFS製の丸型フラットウィンドウ
BK7製とUVFS製の2種類を用意 | 丈夫、頑強
サイズ Φ12.575 mm


特長

2種類の材質、10種類のサイズからお選びいただけます。


BK7またはUVFS
・丈夫、頑強
・高透過率、低波面歪み、低散乱
・高い平行度


仕様

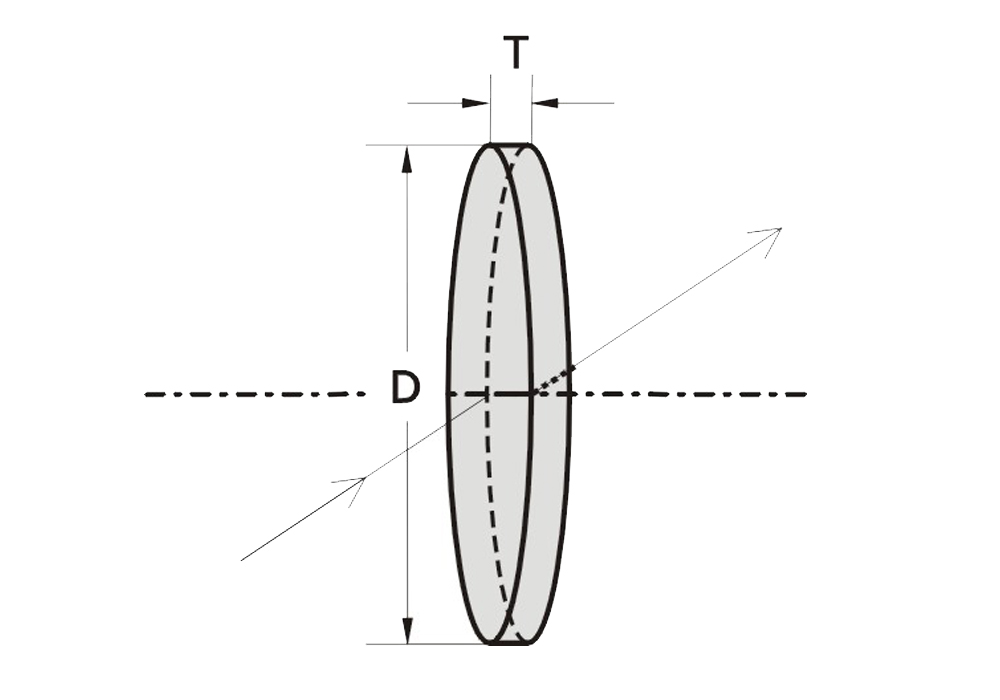

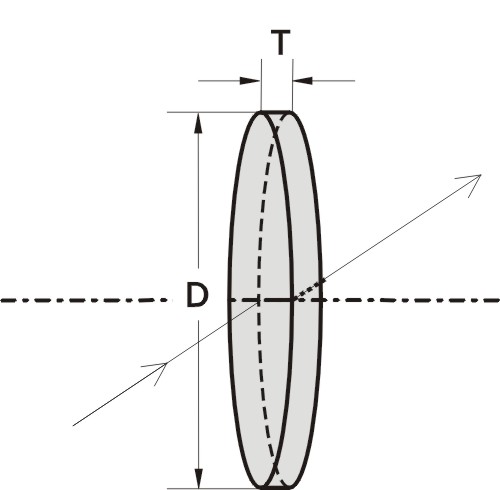

外観図

■ラインナップ

型名材質直径 D厚み T
210-0102EBK712.7 mm2 mm
210-0102MBK712.5 mm2 mm
210-0103EBK712.7 mm3 mm
210-0103MBK712.5 mm3 mm
210-0202EBK725.4 mm2 mm
210-0202MBK725.0 mm2 mm
210-0203EBK725.4 mm3 mm
210-0203MBK725.0 mm3 mm
210-0402EBK738.1 mm2 mm
210-0402MBK740,0 mm2 mm
210-0403EBK738.1 mm3 mm
210-0403MBK740.0 mm3 mm
210-0502EBK750.8 mm2 mm
210-0502MBK750.0 mm2 mm
210-0503EBK750.8 mm3 mm
210-0503MBK750.0 mm3 mm
210-0703EBK776.2 mm6.3 mm
210-0703MBK775.0 mm6.3 mm
210-1102EUVFS12.7 mm2 mm
210-1102MUVFS12.5 mm2 mm
210-1103EUVFS12.7 mm3 mm
210-1103MUVFS12.5 mm3 mm
210-1202EUVFS25.4 mm2 mm
210-1202MUVFS25.0 mm2 mm
210-1203EUVFS25.4 mm3 mm
210-1203MUVFS25.0 mm3 mm
210-1402EUVFS38.1 mm2 mm
210-1402MUVFS40.0 mm2 mm
210-1403EUVFS38.1 mm3 mm
210-1403MUVFS40.0 mm3 mm
210-1502EUVFS50.8 mm2 mm
210-1502MUVFS50.0 mm2 mm
210-1503EUVFS50.8 mm3 mm
210-1503MUVFS50.0 mm3 mm
210-1703EUVFS76,2 mm6.3 mm
210-1703MUVFS75.0 mm6.3 mm

■ 仕様
材質BK7, UV FS
表面精度60-40 scratch & dig (MIL-PRF-13830B)
開口部>80% of the diameter
直径公差+0.00/ -0.5 mm
厚み公差±0.2 mm
平坦度1 λ per inch @ 633 nm
平行度2 arcmin
