高繰り返しDPSS波長可変ピコ秒レーザー PT403シリーズ
製品詳細
分野
- 計測
メーカー
EKSPLA（リトアニア）
正規代理店概要
PT403シリーズは、冷却水不要の完全空冷式・励起光源一体型の波長可変レーザーです。冷却水不要によりメンテナンスの手間がかからず、また小型化・軽量化も達成し、省スペースで設置可能です。
波長可変範囲は210 ～ 2300 nm、繰り返し周波数1 kHz、電動制御による波長可変のため、各種分光測定用途に好適な光源です。
特長
・波長可変範囲：210 ～ 2300 nm
・最大パルスエネルギー：80 μJ @ 450 nm
・パルス幅：～ 20 ps
・繰り返し周波数：1 kHz
・線幅：< 9 cm-1
・冷却水不要
・励起レーザー＆OPG一体型筐体
・長期安定性と省スペース設置の実現 (励起レーザーとOPG分離型との比較)
■パフォーマンス
 |
|

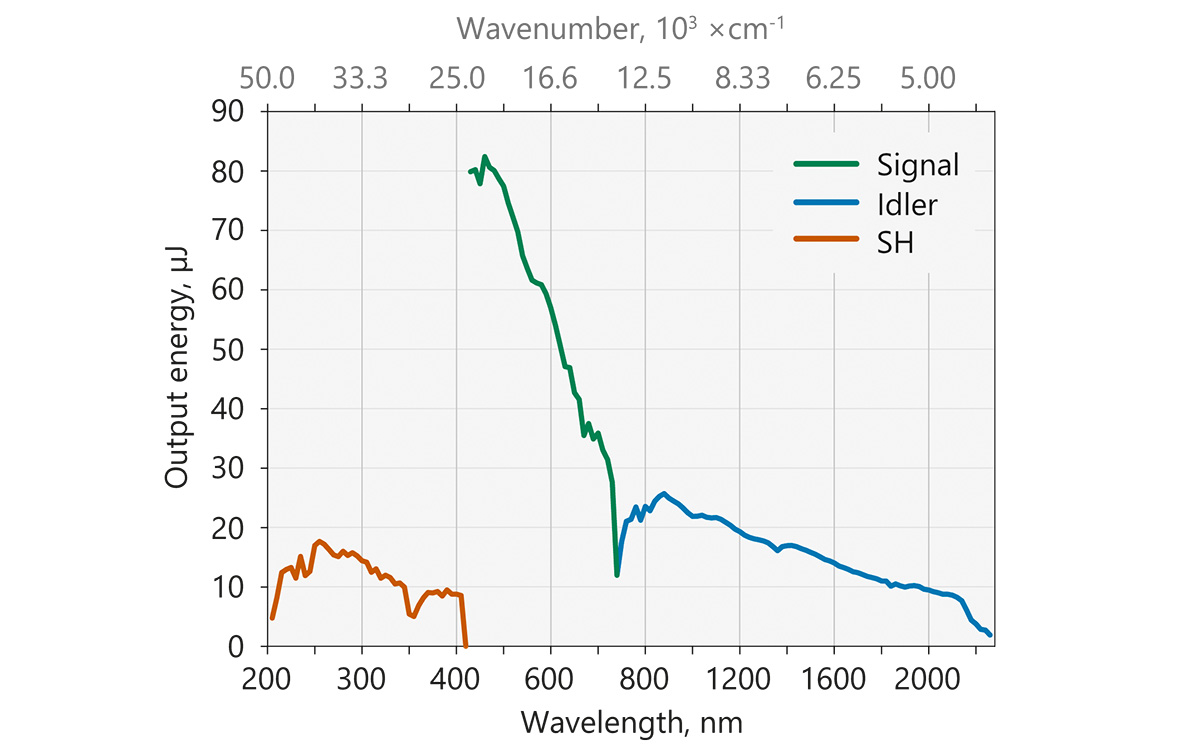

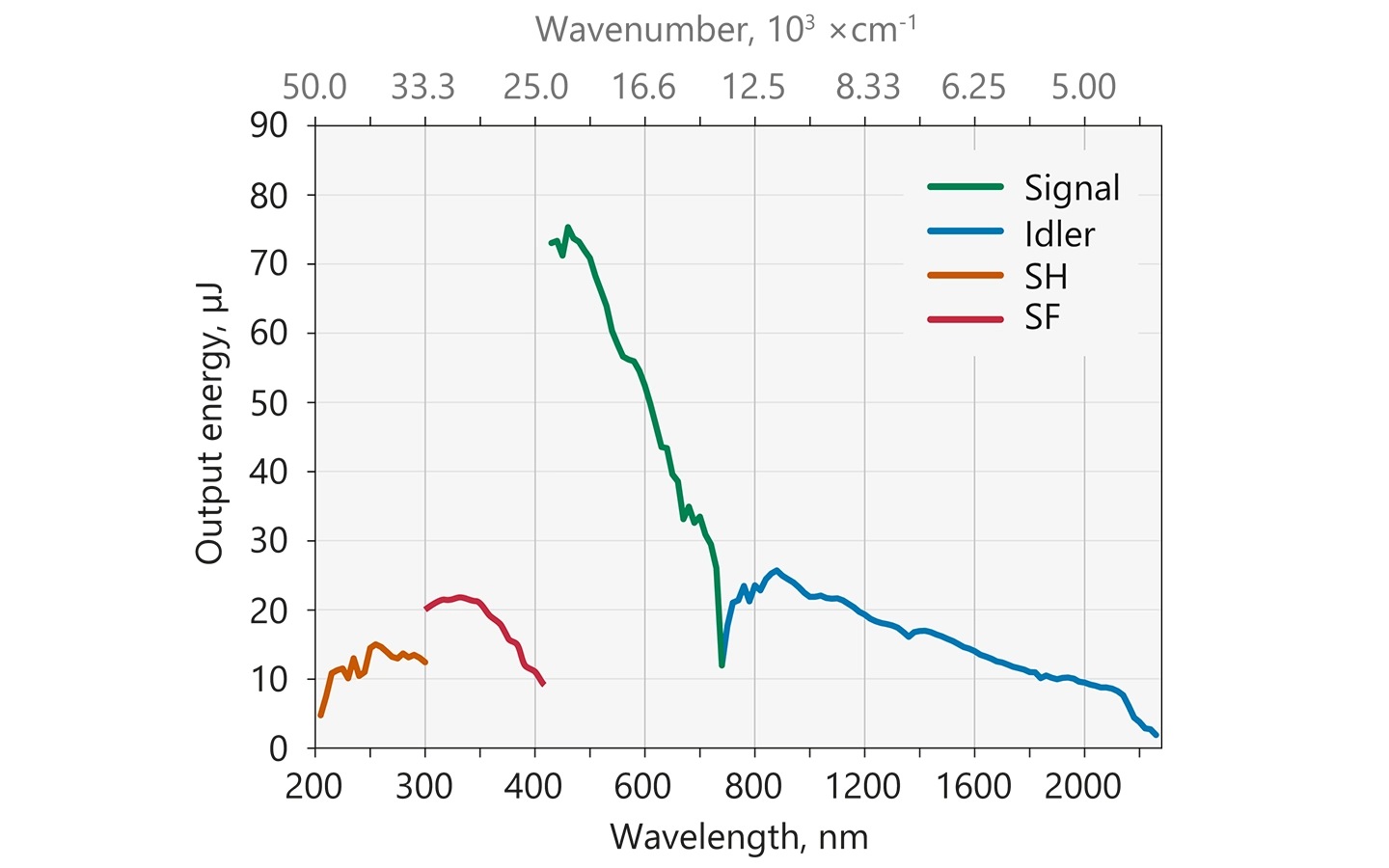

PT403シリーズのチューニングカーブ(typical) |
仕様
■ PT403シリーズ仕様
| 主な仕様 1) | PT403 | PT403-SH | |
|---|---|---|---|
| 出力波長範囲 | SH | - | 210 - 409 nm |
| Signal | 410 - 709 nm | ||
| Idler | 710 - 2300 nm | ||
| 出力パルスエネルギー 2) | SH 3) | - | 15 μJ |
| Signal 4) | 80 μJ | ||
| Idler 5) | 25 μJ | ||
| 繰り返し周波数 | 1000 Hz | ||
| 線幅 | < 9 cm-1 | < 12 cm-1 | |
| パルス幅(典型値) 6) | ~ 20 ps | ||
| スキャンステップ | SH | - | 0.05 nm |
| Signal | 0.1 nm | ||
| Idler | 1 nm | ||
| ビームサイズ(典型値) 7) | ~ 2 mm | ||
| ビーム広がり角 8) | < 2 mrad | ||
| ビーム位置安定性 | ≤ 100 μrad rms | ||
| 偏光 | SH | - | 水平 |
| Signal | 水平 | ||
| Idler | 垂直 | ||
| ジッター | 内部トリガ 9) | < 50 ps(標本標準偏差、TRIG1 OUT信号に関して) | |
| 外部トリガ | ~ 3 ns(標本標準偏差、Sunc IN信号に関して) | ||
| TRIG1 OUT信号ディレイ 10) | - 400 … 150ns | ||
| 使用環境 | |||
| 室温 | 22 ± 2 ℃ | ||
| 相対湿度 | 20 - 80 %(結露しないこと) | ||
| 電源 | 100 - 240 V、単相、47 - 63 Hz | ||
| 消費電力 | < 0.6 kW | ||
| 外部冷却水 | 空冷 | ||
| クリーンルームクラス | ISO クラス 9 以上 | ||
*2：パルスエネルギーは選択された波長での仕様値です。他の波長のパルスエネルギーはチューニングカーブをご参照ください。
*3：260 nmでの測定値です。
*4：450 nmでの測定値です。
*5：1000 nmでの測定値です。
*6：励起パルスが推定30 ps@1064 nmとして見積もった値。OPGのパルス幅は励起エネルギーと波長に依存して変わります。
*7：ビーム径は1/e2での測定値です。波長に依存して変化します。
*8：FWHMで測定した値です。
*9：ジッター < 10 psはPRETRIGオプションになります。
*10：TRIG1 OUT信号は仕様範囲内を0.25 nsステップで調整可能です。
