高エネルギー・広帯域ピコ秒OPA PGx01シリーズ

製品詳細

分野

  • 分析・検査
  • 計測
  • センシング
  • イメージング
  • その他

メーカー

EKSPLA(リトアニア)

正規代理店

概要

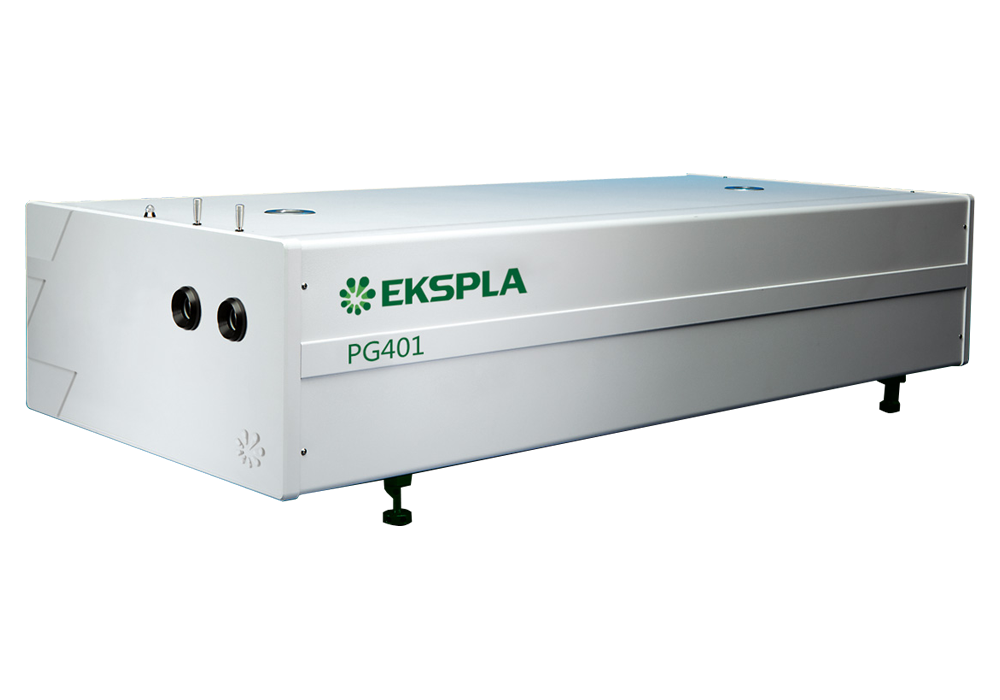

PGx01シリーズはピコ秒用光パラメトリック発生・増幅器です。
波長可変域は深紫外の193nmから赤外の16000nmまで発生可能です。また本モデルは回折格子を使用した線幅狭帯化システム(LNS)により、6cm-1420nm – 16000nm)以下の光が得られます。LNSで得られた光を増幅することにより高エネルギーの光が得られ、最大で50MWのピークパワーが得られます。波長の制御はキーパッド、PCから制御可能です。


■チューニングカーブ (typical)

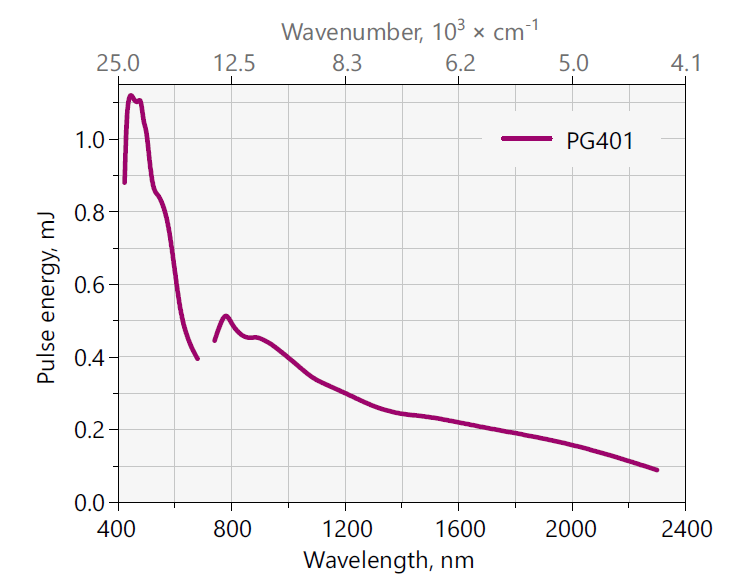

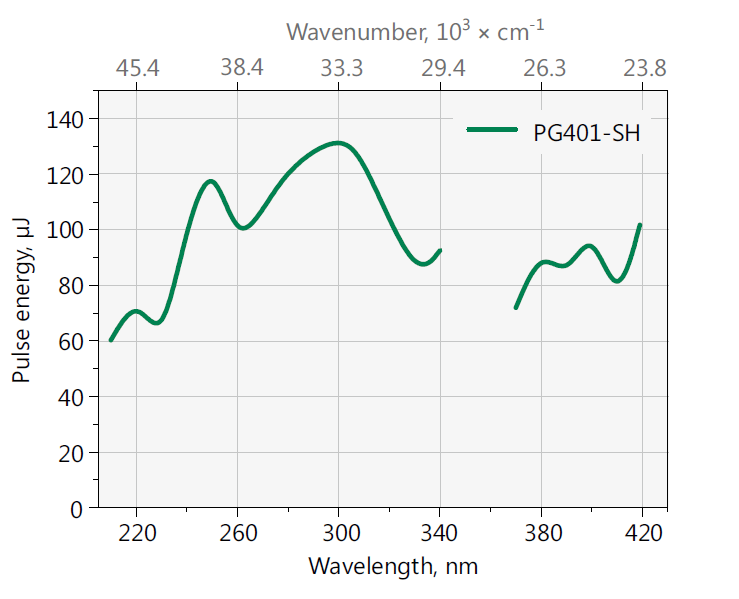

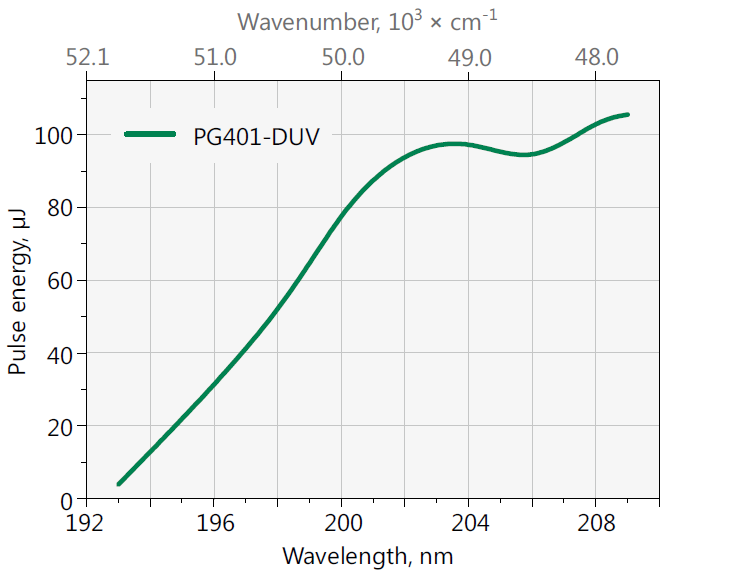

PG401のチューニングカーブ @ 355nm10mJ励起 (typical) PG401-SHのチューニングカーブ @ 355nm10mJ励起 (typical) PG401-DUVのチューニングカーブ (typical)

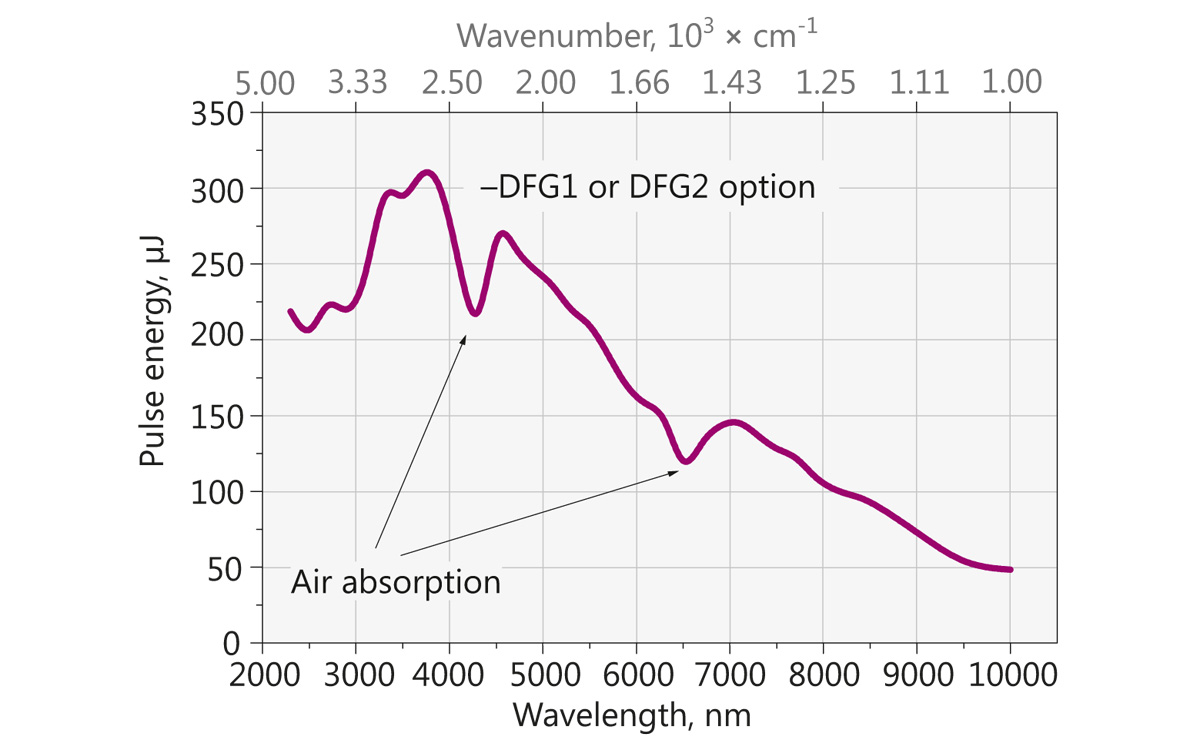

PG501-DFG12300 – 10000 nm)のチューニングカーブ@ 1064nm、7 mJ励起 (typical)

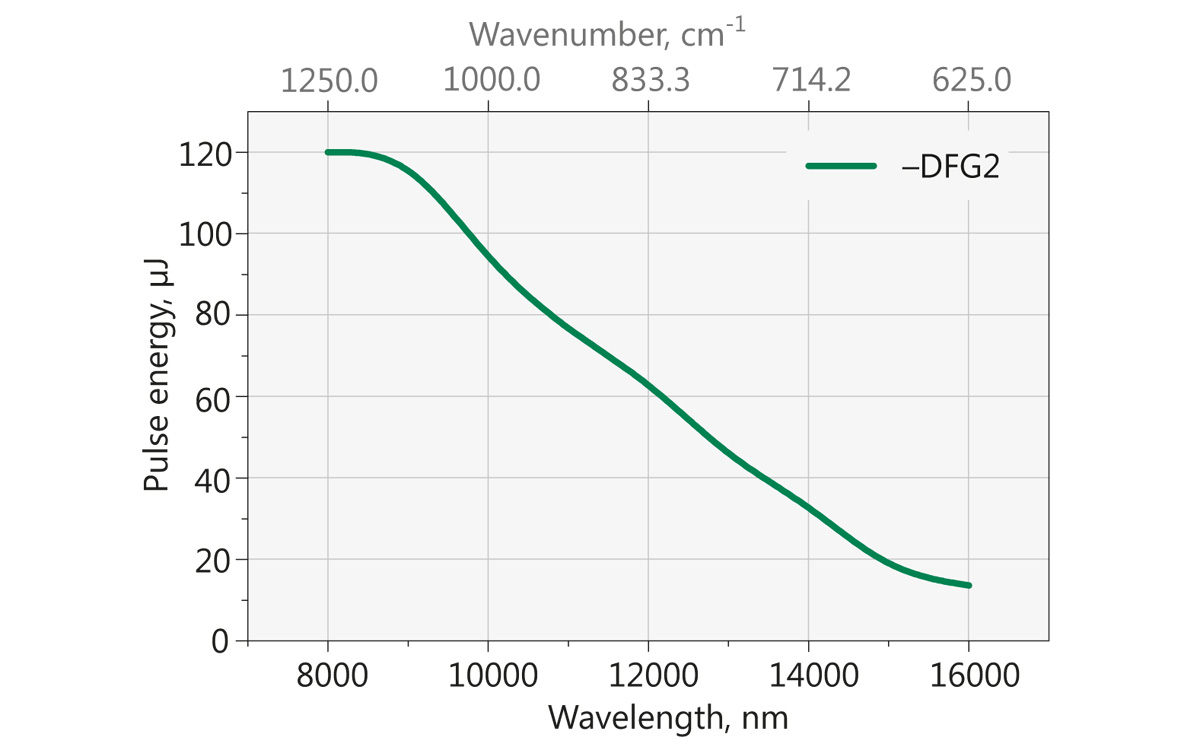

PG501-DFG28000 – 16000 nm)のチューニングカーブ@ 1064nm、15 mJ励起 (typical)


特長

・波長可変域:193 – 16000 nm
・線幅:< 6 cm-1 (420 – 16000 nm)、9cm-1 (193 – 419 nm)
・パルス幅:~ 20 ps
・繰り返し周波数:50 Hz
・高ピークパワー:> 50 MW


仕様

■仕様 :PGx01シリーズ

主な仕様 1)PG401 PG401-SH PG401-DUV PG501-DFG1 PG501-DFG2
チューニング範囲DUV193 - 209.95 nm
SH210 - 340,
370 - 419 nm
Signal 420 - 680 nm
Idler 740 - 2300 nm
DFG 2300 - 10000 nm 2300 - 16000 nm
出力パルスエネルギー 2)> 1000 μJ @ 450 nm > 100 μJ @ 300 nm > 50 μJ @ 200 nm > 250 μJ @ 3700 nm,
> 40 μJ @ 10000 nm
> 250 μJ @ 3700 nm,
> 80 μJ @ 10000 nm
線幅< 6 cm-1< 9 cm-1< 6 cm-1
最大繰り返し周波数50 Hz
スキャンステップSignal 0.1 nm
Idler 1 nm
ビーム径 ( typical ) 3)~ 4 mm ~ 3 mm ~ 9 mm
ビーム広がり角 4)< 2 mrad
偏光 垂直 水平
 Signal 水平
 Idler 水平
パルス幅( typical )~ 20 ps
励起レーザー要求
励起エネルギー@ 355 nm 10 mJ
@ 532 nm 10 mJ
@ 1064 nm 2 mJ 6 mJ 15 mJ
推奨励起光源 5)PL2231-50-TH, PL2251A-TH PL2231A-50-SH,
PL2251B-SH
ビーム広がり角 < 0.5 mrad
ビームプロファイル均一(ホットスポット無)、ガウシアンフィット90%以上
パルス幅 6)29 ± 5 ps
物理的特性
サイズ ( 幅 x 長さ x 高さ ) 456 x 633 x 244 mm 456 x 1031 x 249 ± 3 mm
使用要求
室温 15 - 30 ℃
電源 100 - 240 VAC、単相、47 - 63 Hz
消費電力 < 100 W
*1:継続的な改善のため、すべての仕様は予告なく変更される場合があります。「typical」とマークされたパラメータは仕様ではありません。特に明記されていない限り、仕様はいずれもオプションの無い状態で、PG401ユニットでは450nm、PG501ユニットは3000nm、PG401SHは300nmでの値です。
*2: その他の波長のパルスエネルギーはチューニングカーブ(typical)をご参照ください。より高パルスエネルギーも可能ですので、詳細はお問い合わせください。
*3: 1/e<sup>2</sup>レベルで測定した値です。
*4: FWHMの位置で測定した全角です。
*5: PL2250あるいはPL2230以外の励起レーザーをご使用の場合は、ご注文時に測定したビームプロファイルをメーカーで確認する必要があります。
*6: EKSPLA社製以外の励起レーザーをご使用の場合はパルス幅についてご連絡ください。
