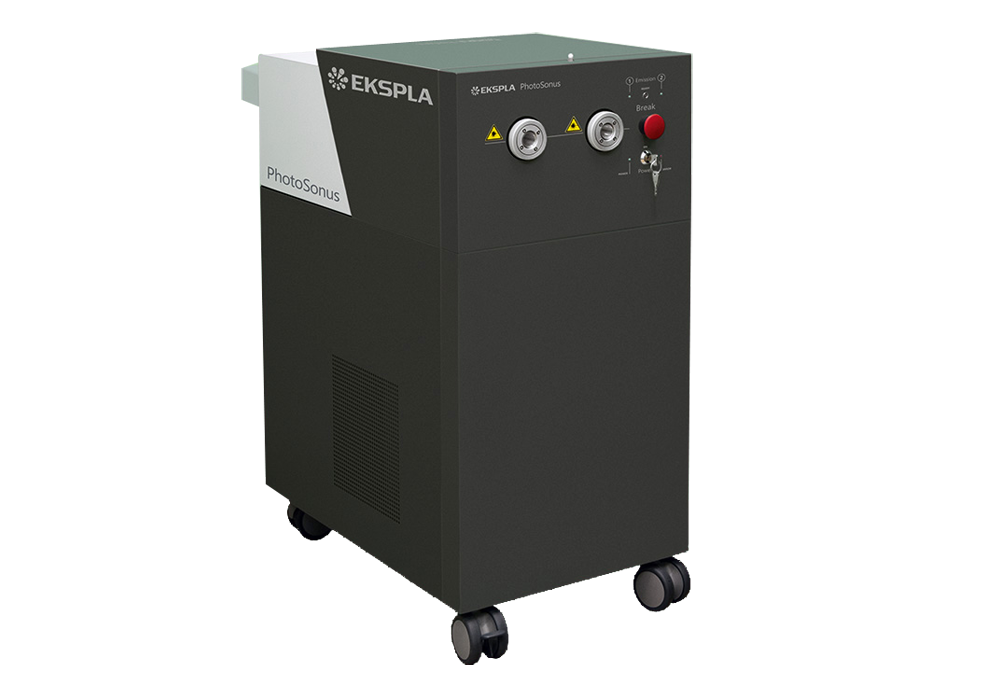

高出力・可搬型 光音響用光源 PhotoSonus M
製品詳細
分野
- イメージング
メーカー
EKSPLA（リトアニア）
正規代理店概要
PhotoSonus Mは組織等のイメージングに有効な光音響イメージング用に開発された可搬型かつ波長可変型のナノ秒レーザーです。
励起光源には高性能な同社製ナノ秒レーザーを採用しており、制御は全てPCから行う事が可能です。また、さらなるイメージング深度、分解能を得る為に高エネルギーモデルのPhotoSonus+も備えています。出力は各種バンドルファイバーを利用することが可能でスムーズなシステム構築を行えます。
■ チューニングカーブ (typical)
 |
 |
 |

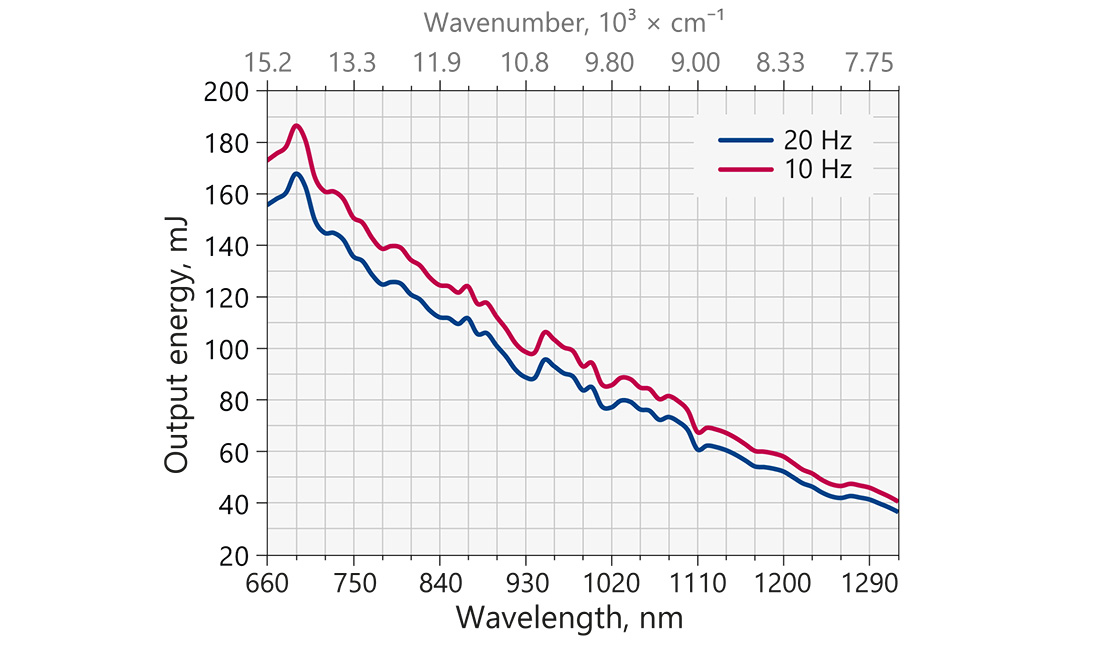

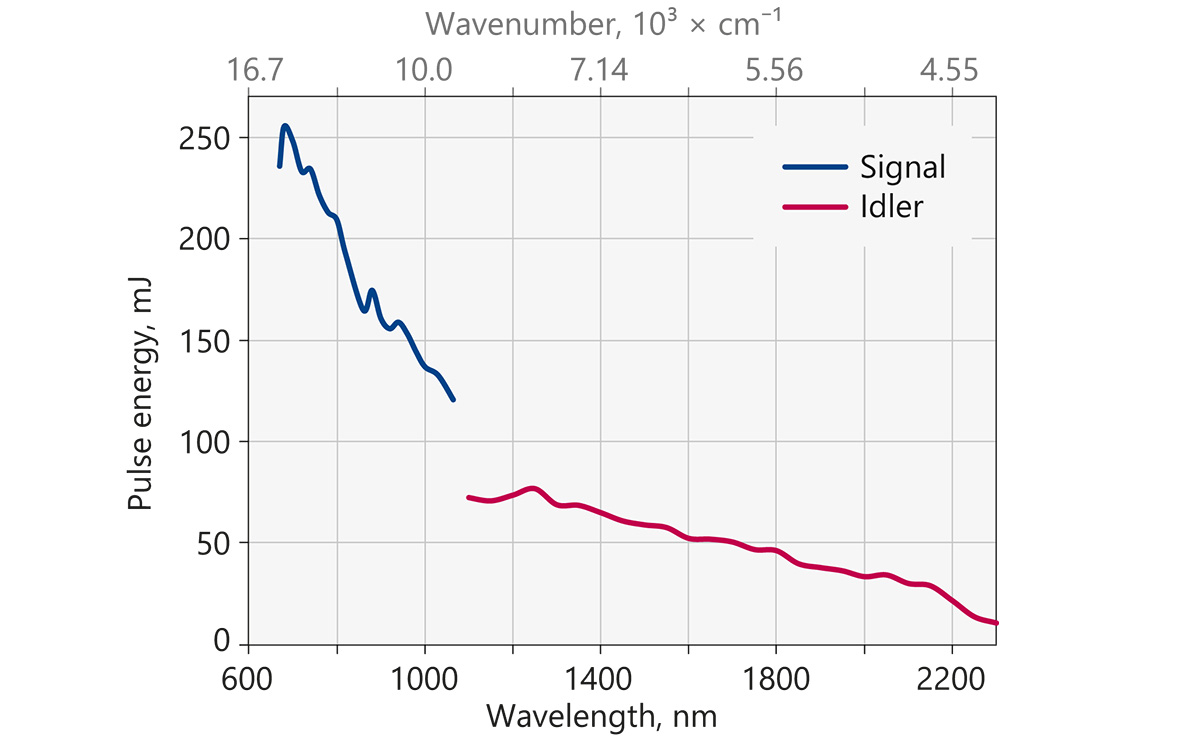

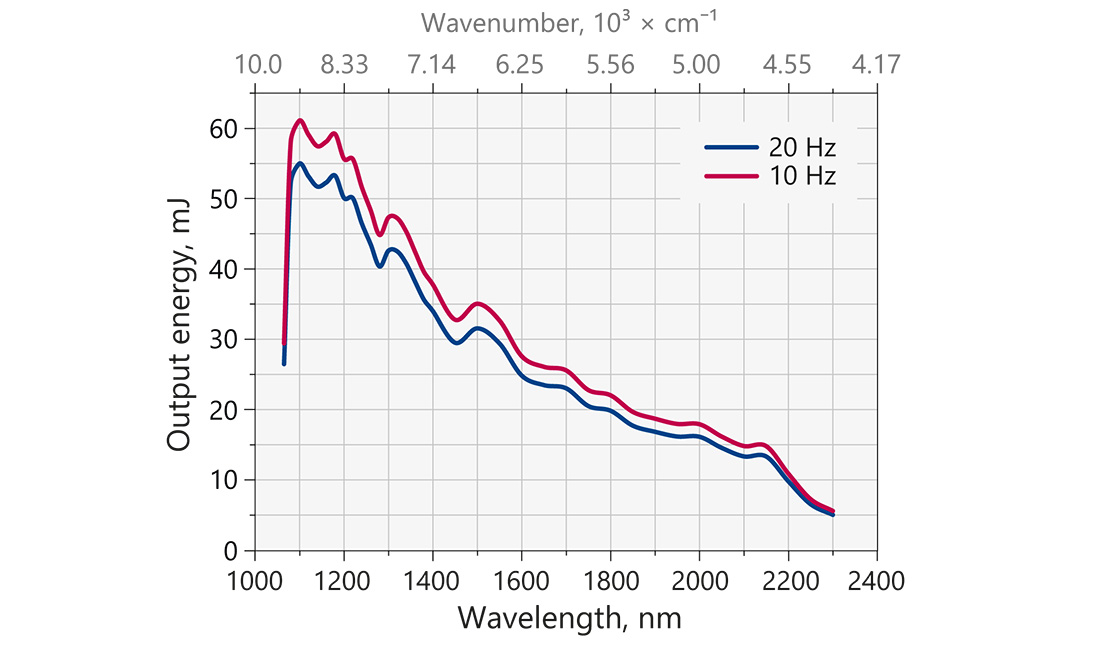

| Typical PhotoSonus M-10 and M-20 Extended signal output pulse energy vs. wavelength curve | Typical PhotoSonus M-10 and M-20 Idler output pulse energy vs. wavelength curve | Typical PhotoSonus M+ signal and idler output pulse energy vs. wavelength curve |

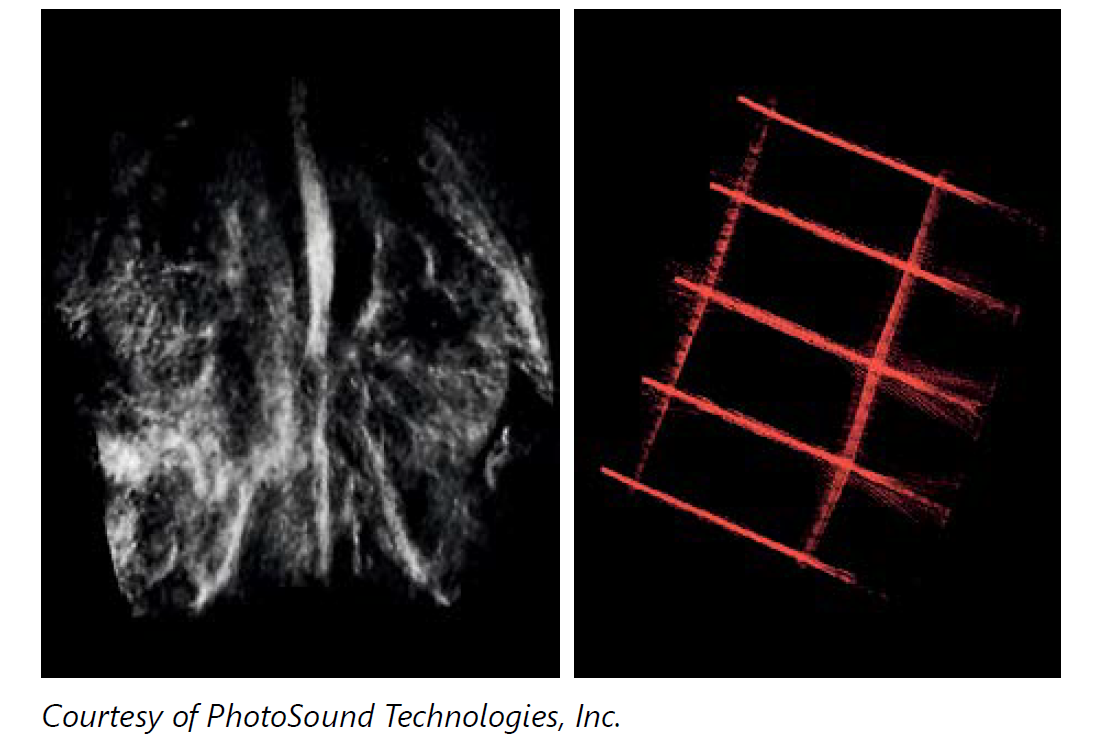

■ 測定例
 |
特長
・波長可変域 : 660~1064nm + 1065~2300 nm
・高出力 : ~250 mJ
・繰返し周波数 : 10 Hz or 20 Hz
・パルス幅 : 3~5 ns
仕様
■仕様 ：PhotoSonus M
| モデル名 *1 | PhotoSonus M-10 | PhotoSonus M-20 | PhotoSonus M+ | |
|---|---|---|---|---|
| 波長範囲 | シグナル光 | 660 ～ 1064 nm(波長拡張オプションで660 ～ 1300 nm可) | ||
| シグナル光SH(オプション) | 330 ～ 530 nm(330 ～ 659 nm;シグナル光波長拡張オプション時) | |||
| アイドラ光 | 1065 ～ 2300 nm | |||
| OPO最大出力エネルギー (空間出力 @700nm) | >180 mJ | >160 mJ | >250 mJ | |
| 掃引ステップ | シグナル光 | 0.1 nm | ||
| アイドラ光 | 1 nm | |||
| パルス幅 *2 | 3~5 ns | |||
| 線幅 (シグナル光) | <10 cm-1 | <20 cm-1 | ||
| ビーム径(1/e2) @700nm | 7 ± 2 mm | 9 ± 2 mm | ||
| 筐体サイズ (W×L×H) | 434 × 672 × 887 mm | |||
| 使用環境温度/湿度 | 18-27 ℃ / 20 ～ 80 % (結露なきこと) | |||
| 電源 | 単相200または240 VAC, 50/60 Hz | |||
| 消費電力 | <1.0 kVA | <1.5 kVA | <1.5 kVA | |
*2： 1 ns立上り PD、帯域300 MHz オシロスコープでの測定値。
