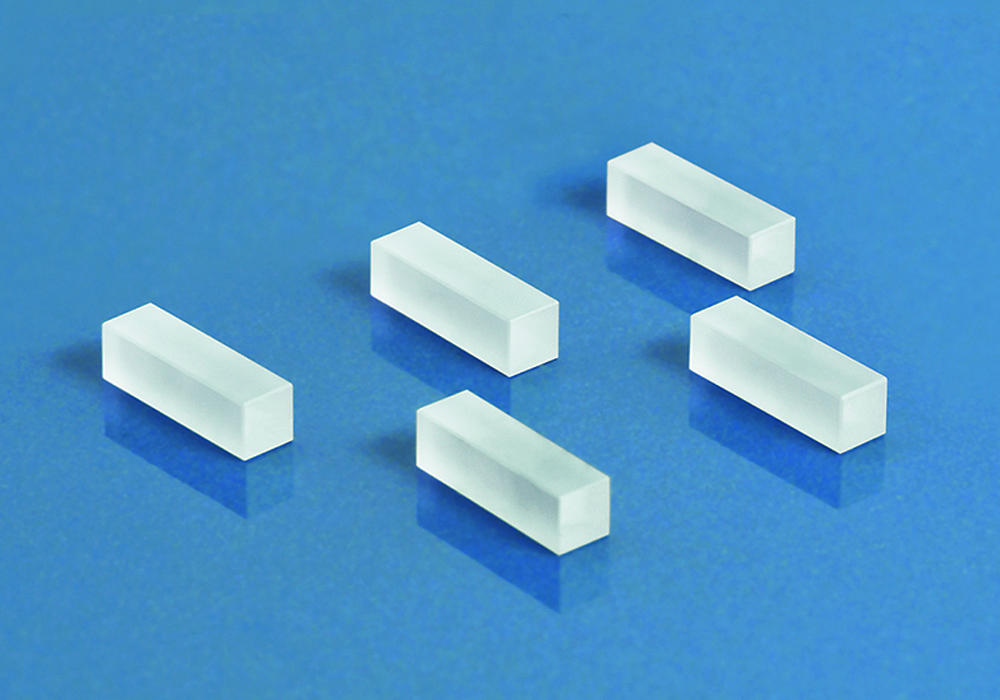

非線形光学結晶 KTP結晶

製品詳細

検討リストに追加する

分野

  • 計測
  • 教育
  • OEM/組込み
  • 装置開発
  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

優れた非線形光学系数を持つ、主に外部共振器に広く使用されるKTP結晶ラインナップ
広い透過波長範囲 | 大きな非線形光学係数
広い許容角 | 小さなウォークオフ角


特長

KTP結晶は、主に外部共振器構成で使用される非線形結晶です。
低ピーク出力CWレーザーのSHGキャビティ内構成向けに最適化されています。 結晶を通過する回数が多いため、変換効率に対する低損失と高い光学的均一性が不可欠です。
各結晶のSHG効率性マッピングにより、最高品質の材料を選択します。

EKSMA社製結晶は、微細な表面研磨と低損失のデュアルバンドARコーティングにより、キャビティ内SHGアプリケーションに適したKTP結晶を提供しています。


・広い透過波長範囲
・大きな非線形光学係数
・広い許容温度範囲
・広い許容角
・小さなウォークオフ角


仕様

■ラインナップ① : SHG @ 1064 nm, Type 2 Application

型名サイズ (mm)ΘΦコーティング
KTP-4013 x 3 x 59023.5AR/AR@1064+532 nm
KTP-4023 x 3 x 109023.5AR/AR@1064+532 nm
KTP-4034 x 4 x 69023.5AR/AR@1064+532 nm
KTP-4047 x 7 x 99023.5AR/AR@1064+532 nm

■ラインナップ② : Non Standard Crystals – SHG @ 1064 nm, Type 2 Application

型名サイズ (mm)ΘΦコーティング
KTP-1030-024.5 x 4.5 x 99023.5AR/AR@1064+532 nm

■ラインナップ③ : X-cut for eye safe generation by OPO @ 1064 nm -> 1570 nm + 3300 nm

型名サイズ (mm)ΘΦコーティング
KTP-4055 x 5 x 2090-AR/AR@1064+1570+3300 nm

■ラインナップ④ : High Gray Track Resistant (HGTR) KTP Crystal

型名サイズ (mm)ΘΦコーティング
HGTR-0612-053.5 x 3.5 x 6.79025AR/AR@1064+532 nm

■標準仕様:

標準仕様
平坦度λ/8 @ 633 nm
平行度< 20 arcsec
垂直度< 5 arcmin
角度公差< 30 arcmin
開口部公差± 0.1 mm
表面精度10/5 (scratch/dig), MIL-O-13830A
有効口径90% of full aperture
