冷却水不使用 ダイオード励起ナノ秒OPO Q-TUNE
製品詳細
分野
- 分析・検査
- 計測
- センシング
- イメージング
- バイオ・ライフサイエンス
メーカー
Quantum Light Instruments（リトアニア）
総代理店概要
Q-TUNEシリーズは冷却に水を用いない完全空冷のダイオード励起ナノ秒光パラメトリック発振器(OPO)です。
波長可変域は410~2300nmの広い範囲でギャップもありません。更に第二高調波(SHG)を利用する事で210~410nmまで拡張することも可能です。また、冷却に水を用いないため従来のパルスレーザーのように煩わしい定期的メンテナンスも必要ありません。
出力は空間出射、およびファイバー(オプション)が可能です。光音響イメージングやLIF等の分光アプリケーションに最適です。

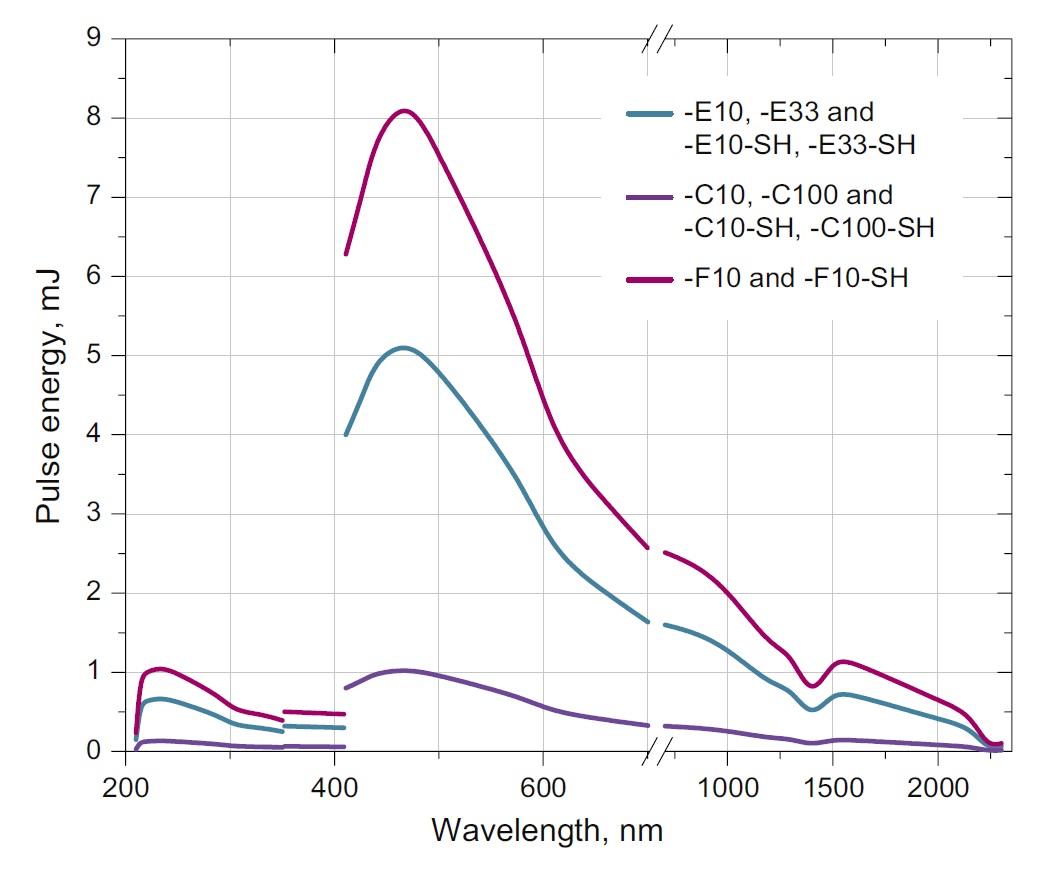

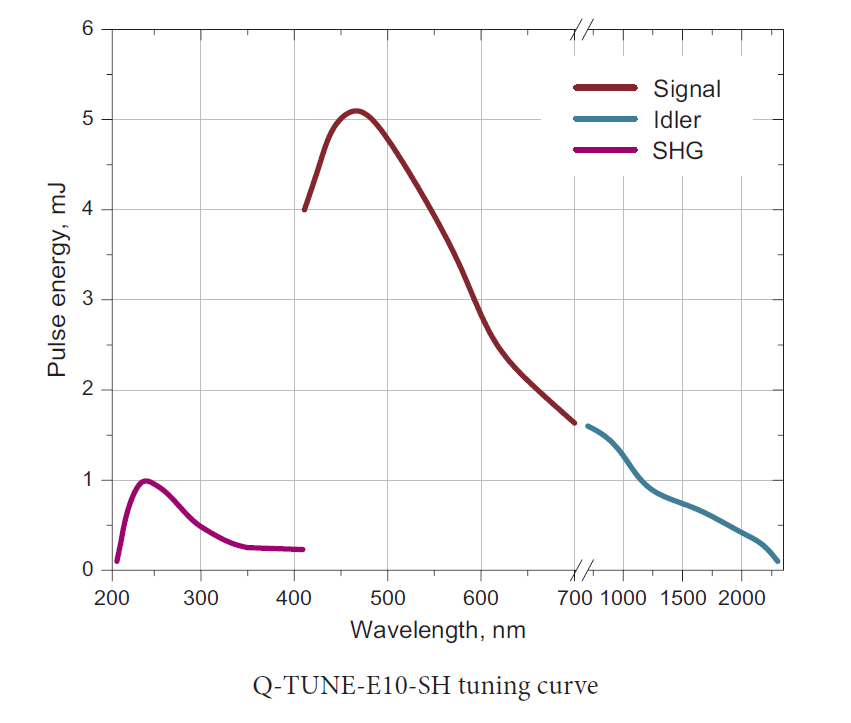

■チューニングカーブ
特長
・波長 : 410~2300 nm (210nm~@SHG)
・パルス幅 : <5 ns
・エネルギー : >8 mJ@450 nm
・繰返し周波数 : 最大100 Hz
・完全空冷
仕様
■ 仕様： Q-TUNEシリーズ
| 型名 *1 | Q-TUNE | |||||
|---|---|---|---|---|---|---|
| -C10 | -C100 | -E10 | -E33 | -F10 | ||
| 波長範囲 (nm) *2 | OPO | 410 ～ 2300 | ||||
| SHオプション | 210 ～ 410 | |||||
| 内蔵ポンプレーザー波長 (nm) | 1064 または1053 | 1064 | 1064 または1053 | 1064 | 1053 | |
| 繰返し周波数 (Hz) *3 | 10 | 100 | 10 | 33 | 10 | |
| パルスエネルギー (mJ) *4 | > 1 | > 5 | > 8 | |||
| 線幅 (cm-1) | < 6 | |||||
| パルス幅 (ns) *5 | < 5 | |||||
| パルス-パルス安定性 *6 | < 4.5 % RMS | |||||
| 出力安定性 (%) *7 | ± 3.0 | |||||
| 偏光 | Vertical | |||||
| ビーム径 (mm) *8 | 3 | 5 | 6 | |||
| ビーム拡がり角 (mrad) *9 | < 3 | < 5 | ||||
| ジッター *10 | < 0.5 ns RMS | |||||
| 励起レーザー出力 最大パルスエネルギー *11 | 基本波 | 15 mJ | 50 mJ | 80 mJ | ||
| SHG | 7 mJ | 20 mJ | 30 mJ | |||
| THG | 5 mJ | 20 mJ | 30 mJ | |||
| 筐体寸法 (W×L×H, mm) | 390×620×135 | 390×620×153 | ||||
| 電源寸法 (W×L×H, mm) *12 | 422×330×89 | |||||
| 冷却 | 空冷 ( 冷却水不要 ) | |||||
| 使用環境 | 環境温度15 ～ 25 ℃、 湿度10 ～ 80% ( 結露なきこと ) | |||||
| ユーティリティ | 90 - 230 VAC、単相、 47 - 63 Hz | |||||
| < 50 W | < 150 W | < 100 W | < 150 W | |||
*2： SHGオプションで210 nm～可能です。
*3： 繰り返し周波数は1 Hzまで分周可能です。
*4： 450 nmでの測定値です。
*5： 350 ps立ち上がりのPDを使用した1064 nmでの測定値です。
*6： ウォームアップ後、30秒間の測定値です。
*7： 20分のウォームアップ後、8時間の測定値です。(温度変化 ± 2 ℃、1秒毎に測定)
*8： 代表値、20 cm離れた位置での4 σの値となります。
*9： 代表値、4 σでの全角値。
*10： 励起ダイオードへのトリガパルスに対する数値。
*11： OPOと同時または単独での出力が可能です。数値は単独での出力の場合です。
*12： モデルによって大きさは異なります。
