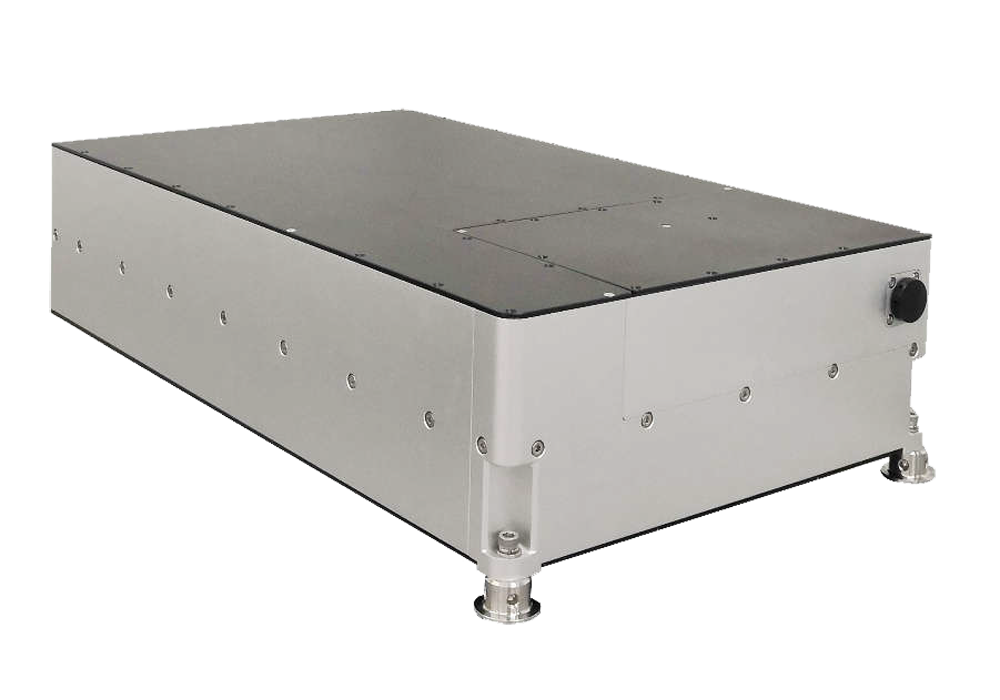

加工用UVピコ秒ファイバーレーザー PicoYL-UVシリーズ

製品詳細

検討リストに追加する

分野

  • レーザー加工

メーカー

YSL Photonics(中国)

総代理店

概要

繰り返し周波数可変のピコ秒UVファイバーレーザー
波長 343 nm | パルス幅 800 ps | 平均出力 最大15 W | ピーク出力 最大40 kW
繰返し周波数 300 kHz ~ 1.2 MHz可変 | パルスエネルギー 最大30 μJ | バーストモード可


特長

・発振波長 343 nm
・パルス幅 800 ps
・繰返し周波数  300 kHz ~ 1.2 MHz可変
・平均出力 最大15 W
・ピーク出力 最大40 kW
・パルスエネルギー 最大30 μJ


■ 用途
・PERC太陽電池ダイシング
・リチウムイオン電池フォイル切断
・ガラス穴あけ
・シリコン、SiCダイシング
・金属マーキング
・クロムバナジウムテクスチャリング
・透明材料のマイクロマシニング


仕様

■ PicoYL-UV仕様

モデルPicoYL-UV-15PicoYL-UV-10
発振波長343 nm
平均出力15 W10 W
繰返し周波数300 kHz ~ 1.2 MHz
出力安定性< 2 %
パルスエネルギー30 μJ20 μJ
ピーク出力40 kW25 kW
パルス幅800 ps
ビーム品質 M2 < 1.3
ビーム径~ 2 mm(出射口から1 m)
ビーム拡がり角(全角)< 2 mrad (ISO-11146-1)
偏光直線(縦)
Sync(trigger) 出力SMAコネクタ (TTL出力)
電源AC100-240V, 50/60Hz, >960 W
サイズ540 x 320 x 127 mm
