概要

片面が中央よりも端が厚く、片側が平らな平凹レンズは、光線を拡大したり、光学系の焦点距離を長くしたりするために使用されます。高ピーク出力パルスレーザーのビーム拡大に使用されます。凹面に入射するビームは、装置の外側の点に集束されます。
レンズには、様々なコーティングを施すことができます。ご相談ください。

特長

・サイズ　Φ12.7～50.8 mm
・焦点距離　-25 ～ -5000 mm

仕様

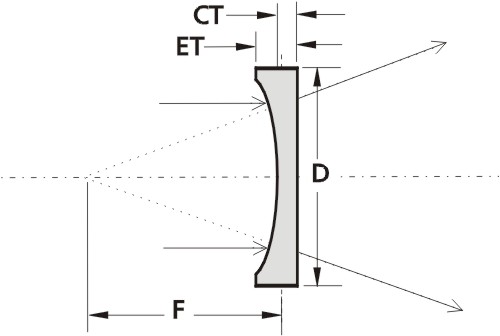

■ 外観図

■ ラインナップ

型名	材質	焦点距離	直径 D	ROC	CT	ET
BK7製, Φ 12.7 mmサイズ
112-0105E	BK7	-25 mm	12.7 mm	-13.0 mm	1.9 mm	3.5 mm
112-0109E	BK7	-50mm	12.7 mm	-25.9 mm	2.7 mm	3.5 mm
112-0112E	BK7	-60 mm	12.7 mm	-31.1 mm	2.4 mm	3.1 mm
112-0115E	BK7	-75 mm	12.7 mm	-38.9 mm	2.9 mm	3.4 mm
112-0117E	BK7	-100 mm	12.7 mm	-51.9 mm	3 mm	3.4 mm
112-0119E	BK7	-125 mm	12.7 mm	-64.8 mm	3.1 mm	3.4 mm
112-0121E	BK7	-150 mm	12.7 mm	-77.8 mm	3.2 mm	3.5 mm
112-0123E	BK7	-200mm	12.7 mm	-103.7 mm	3.3 mm	3.5 mm
112-0125E	BK7	-250 mm	12.7 mm	-129.7 mm	3.3 mm	3.5 mm
112-0127E	BK7	-300 mm	12.7 mm	-155.6 mm	2.9 mm	3 mm
BK7製, Φ 25.4 mmサイズ
112-0205E	BK7	-30 mm	25.4 mm	-15.6 mm	1.4 mm	7.9 mm
112-0207E	BK7	-40 mm	25.4 mm	-20.7 mm	1.7 mm	5.9 mm
112-0209E	BK7	-50 mm	25.4 mm	-25.9 mm	2.8 mm	6 mm
112-0215E	BK7	-75 mm	25.4 mm	-38.9 mm	2.9 mm	4.9 mm
112-0219E	BK7	-100 mm	25.4 mm	-51.9 mm	3.1 mm	4.6 mm
112-0223E	BK7	-125 mm	25.4 mm	-64.8 mm	3 mm	4.2 mm
112-0227E	BK7	-150 mm	25.4 mm	-77.8 mm	2.7 mm	3.7 mm
112-0231E	BK7	-200 mm	25.4 mm	-103.7 mm	3 mm	3.8 mm
112-0235E	BK7	-250 mm	25.4 mm	-129.7 mm	3.1 mm	3.7 mm
112-0239E	BK7	-300 mm	25.4 mm	-155.6 mm	3.1 mm	3.6 mm
112-0243E	BK7	-400 mm	25.4 mm	-207.5 mm	3.6 mm	4 mm
112-0245E	BK7	-450 mm	25.4 mm	-233.4 mm	3.6 mm	3.9 mm
112-0247E	BK7	-500 mm	25.4 mm	-259.4 mm	3.7 mm	4 mm
112-0250E	BK7	-650 mm	25.4 mm	-337.2 mm	3.7 mm	3.9 mm
112-0252E	BK7	-750 mm	25.4 mm	-389.0 mm	3.8 mm	4 mm
112-0259E	BK7	-1000 mm	25.4 mm	-518.7 mm	3.8 mm	4 mm
112-0260E	BK7	-1500 mm	25.4 mm	-778.1 mm	3.9 mm	4 mm
112-0261E	BK7	-2000 mm	25.4 mm	-1037.4 mm	3.9 mm	4 mm
112-0263E	BK7	-3000 mm	25.4 mm	-1556.2 mm	3.9 mm	4 mm
112-0265E	BK7	-5000 mm	25.4 mm	-2593.6 mm	3.9 mm	3.9 mm
BK7製, Φ 38.1 mmサイズ
112-0409E	BK7	-100 mm	38.1 mm	-51.9 mm	2 mm	5.5 mm
112-0411E	BK7	-150 mm	38.1 mm	-77.8 mm	3.3 mm	5.6 mm
112-0415E	BK7	-200 mm	38.1 mm	-103.7 mm	4.1 mm	5.8 mm
112-0419E	BK7	-300 mm	38.1 mm	-155.6 mm	4.7 mm	5.8 mm
BK7製, Φ 50.8 mmサイズ
112-0502E	BK7	-75 mm	50.8 mm	-38.9 mm	3 mm	12 mm
112-0505E	BK7	-100 mm	50.8 mm	-51.9 mm	3.5 mm	10 mm
112-0506E	BK7	-125 mm	50.8 mm	-64.8 mm	5 mm	10 mm
112-0507E	BK7	-150 mm	50.8 mm	-77.8 mm	5 mm	9 mm
112-0509E	BK7	-200 mm	50.8 mm	-103.7 mm	5 mm	8 mm
112-0511E	BK7	-250 mm	50.8 mm	-129.7 mm	5 mm	7.5 mm
UVFS製, Φ12.7 mmサイズ
112-1105E	UVFS	-25 mm	12.7 mm	-11.9 mm	1.3 mm	3 mm
112-1109E	UVFS	-50 mm	12.7 mm	-23.8 mm	2.2 mm	3 mm
112-1110E	UVFS	-60 mm	12.7 mm	-28.5 mm	2.4 mm	3 mm
112-1111E	UVFS	-75 mm	12.7 mm	-35.7 mm	2.5 mm	3 mm
112-1112E	UVFS	-80 mm	12.7 mm	-38.0 mm	2.6 mm	3 mm
112-1114E	UVFS	-90 mm	12.7 mm	-42.8 mm	2.6 mm	3 mm
112-1115E	UVFS	-100 mm	12.7 mm	-47.6 mm	2.7 mm	3 mm
112-1117E	UVFS	-125 mm	12.7 mm	-59.4 mm	2.7 mm	3 mm
112-1119E	UVFS	-150 mm	12.7 mm	-71.3 mm	2.7 mm	3 mm
112-1121E	UVFS	-175 mm	12.7 mm	-83.2 mm	2.8 mm	3 mm
112-1123E	UVFS	-200 mm	12.7 mm	-95.1 mm	2.8 mm	3 mm
112-1127E	UVFS	-250 mm	12.7 mm	-118.9 mm	2.8 mm	3 mm
UVFS製, Φ 25.4 mmサイズ
112-1203E	UVFS	-30 mm	25.4 mm	-14.3 m	1.6 mm	9 mm
112-1205E	UVFS	-50 mm	25.4 mm	-23.8 mm	1.9 mm	5.5 mm
112-1209E	UVFS	-75 mm	25.4 mm	-35.7 mm	3.1 mm	5.3 mm
112-1211E	UVFS	-100 mm	25.4 mm	-47.6 mm	3 mm	4.7 mm
112-1215E	UVFS	-125 mm	25.4 mm	-59.4 mm	3 mm	4.4 mm
112-1217E	UVFS	-150 mm	25.4 mm	-71.3 mm	3.1 mm	4.2 mm
112-1219E	UVFS	-200 mm	25.4 mm	-95.1 mm	3.1 mm	4 mm
112-1221E	UVFS	-250 mm	25.4 mm	-118.9 mm	3.3 mm	4 mm
112-1223E	UVFS	-300 mm	25.4 mm	-142.7 mm	3.4 mm	4 mm
112-1227E	UVFS	-400 mm	25.4 mm	-190.2 mm	3.6 mm	4 mm
112-1233E	UVFS	-500 mm	25.4 mm	-237.8 mm	3.7 mm	4 mm
112-1239E	UVFS	-750 mm	25.4 mm	-356.6 mm	3.8 mm	4 mm
112-1245E	UVFS	-1000 mm	25.4 mm	-475.5 mm	3.8 mm	4 mm
112-1250E	UVFS	-2000 mm	25.4 mm	-952.4 mm	3.9 mm	4 mm
112-1255E	UVFS	-5000 mm	25.4 mm	-2380.0 mm	2 mm	2 mm
UVFS製, Φ 38.1 mmサイズ
112-1411E	UVFS	-100 mm	38.1 mm	-47.6 mm	2.4 mm	6.4 mm
112-1415E	UVFS	-150 mm	38.1 mm	-71.3 mm	3 mm	5.5 mm
112-1419E	UVFS	-200 mm	38.1 mm	-95.1 mm	3 mm	4.9 mm
112-1427E	UVFS	-300 mm	38.1 mm	-142.7 mm	4.3 mm	5.6 mm
UVFS製, Φ 50.8 mmサイズ
112-1509E	UVFS	-100 mm	50.8 mm	-47.6 mm	5 mm	11.9 mm
112-1512E	UVFS	-150 mm	50.8 mm	-71.4 mm	3.2 mm	7.9 mm
112-1517E	UVFS	-250 mm	50.8 mm	-118.9 mm	3.1 mm	5.7 mm
112-1519E	UVFS	-300 mm	50.8 mm	-142.8 mm	3.5 mm	5.8 mm
112-1527E	UVFS	-500 mm	50.8 mm	-237.8 mm	4.7 mm	6 mm
112-1540E	UVFS	-2000 mm	50.8 mm	-951.0 mm	5.8 mm	6 mm
CaF₂製, Φ 12.7 mmサイズ
112-5105E	CaF2	-25 mm	12.7 mm	-10.5 mm	1.9 mm	4 mm
112-5109E	CaF2	-50 mm	12.7 mm	-20.9 mm	2 mm	3 mm
112-5111E	CaF2	-75 mm	12.7 mm	-31.4 mm	2.4 mm	3 mm
112-5115E	CaF2	-100 mm	12.7 mm	-41.8 mm	2.5 mm	3 mm
112-5120E	CaF2	-150 mm	12.7 mm	-62.7 mm	2.7 mm	3 mm
112-5125E	CaF2	-200 mm	12.7 mm	-83.6 mm	1.8 mm	2 mm
112-5130E	CaF2	-250 mm	12.7 mm	-104.6 mm	1.8 mm	2 mm
112-5135E	CaF2	-500 mm	12.7 mm	-209.1 mm	1.9 mm	2 mm
CaF₂製, Φ 25.4 mmサイズ
112-5204E	CaF2	-40 mm	25.4 mm	-16.7 mm	2.5 mm	7.8 mm
112-5205E	CaF2	-50 mm	25.4 mm	-20.9 mm	2.7 mm	7 mm
112-5209E	CaF2	-75 mm	25.4 mm	-31.4 mm	2.8 mm	5.5 mm
112-5211E	CaF2	-100 mm	25.4 mm	-41.8 mm	3 mm	5 mm
112-5217E	CaF2	-150 mm	25.4 mm	-62.7 mm	2.7 mm	4 mm
112-5219E	CaF2	-200 mm	25.4 mm	-83.6 mm	3 mm	4 mm
112-5223E	CaF2	-250 mm	25.4 mm	-104.6 mm	3.2 mm	4 mm
112-5225E	CaF2	-300 mm	25.4 mm	-125.5 mm	3.4 mm	4 mm
112-5228E	CaF2	-400 mm	25.4 mm	-167.3 mm	3.5 mm	4 mm
112-5230E	CaF2	-500 mm	25.4 mm	-209.1 mm	2.6 mm	3 mm
112-5235E	CaF2	-1000 mm	25.4 mm	-418.2 mm	2.8 mm	3 mm
CaF₂製, Φ 50.8 mmサイズ
112-5519E	CaF2	-200 mm	50.8 mm	-83.6 mm	3.6 mm	7.2 mm
112-5525E	CaF2	-300 mm	50.8 mm	-125.5 mm	3 mm	5.6 mm
112-5530E	CaF2	-500 mm	50.8 mm	-209.1 mm	4 mm	5.5 mm

■標準仕様

仕様
材質		BK7, UV FS, CaF₂
表面品質		40-20 scratch & dig (MIL-PRF-13830B)
開口部		90% of the diameter
直径公差		+0.00-0.12 mm
厚み公差		±0.2 mm
表面むら		λ/8 @ 633 nm
表面むら@CaF₂		λ/4 @ 546 nm
同心度		3 arcmin
近軸焦点距離:	BK7	±2% @ 546 nm
	UV FS	±2% @ 355 nm
	CaF₂	±2% @ 2940 nm
