励起光源一体型 ピコ秒OPO PT277

製品詳細

分野

  • 分析・検査
  • 計測
  • その他

メーカー

EKSPLA(リトアニア)

正規代理店

概要

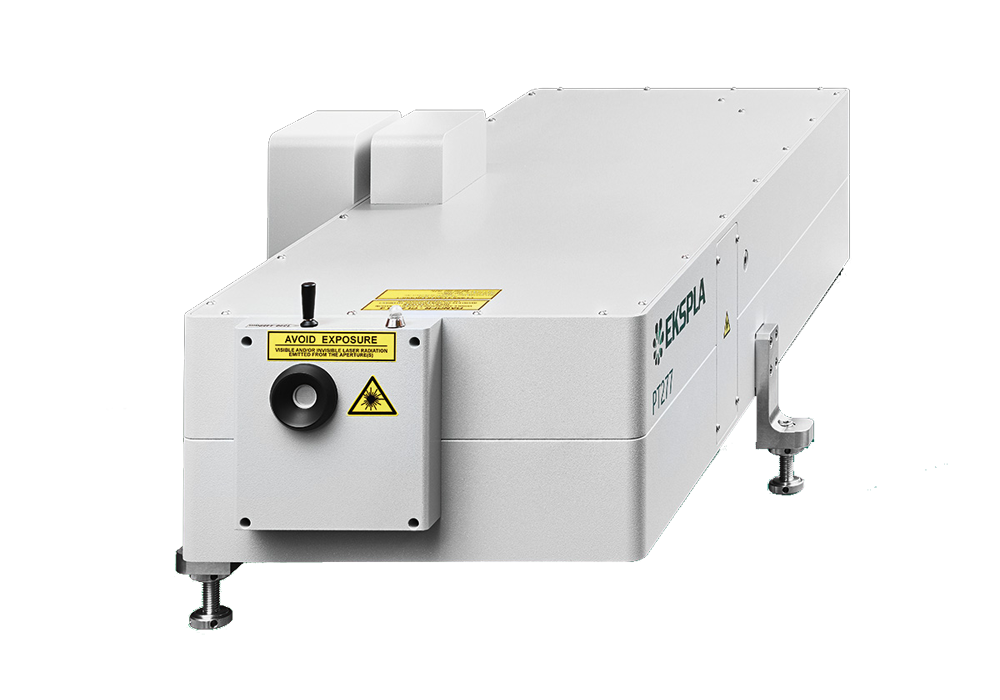

PT277は励起光源と一体化されたピコ秒光パラメトリック発振器(OPO)です。
1400 – 4450 nmまでの発振が可能なため、赤外分光や赤外顕微鏡用光源として使用可能です。線幅はフーリエ変換限界に近い狭線幅になります。操作はPCから行うことも可能です。

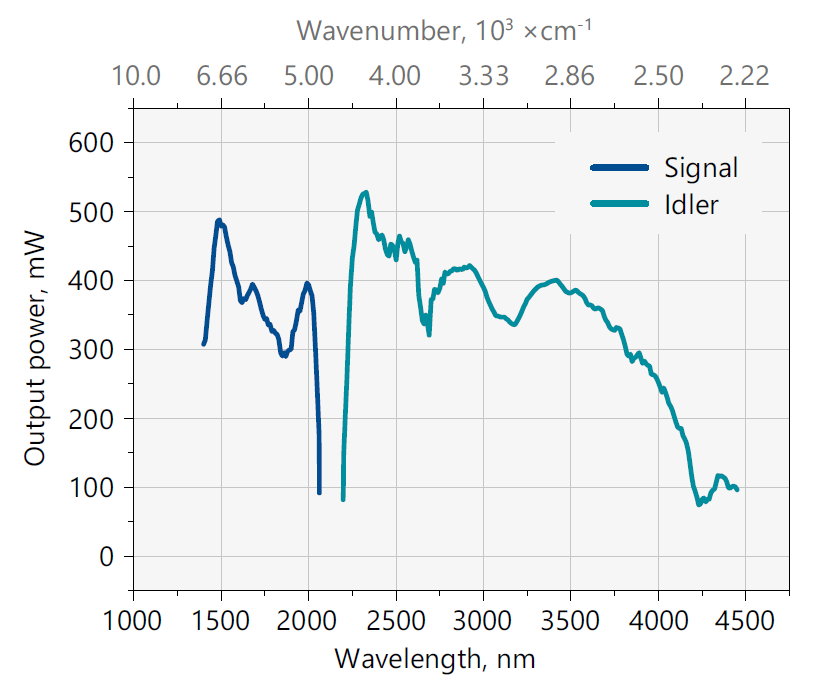

■チューニングカーブ (typical)

PT277波長可変レーザーの平均出力(typical

特長

・波長可変範囲:1400 – 4500 nm
・線幅:< 2.5 cm-1
・最大平均出力:> 500 mW
・繰り返し周波数:87MHz
・パルス幅:70 ps


仕様

■ 仕様:PT277

主な仕様 1)PT277
繰り返し周波数 2)87 MHz
波長可変範囲Signal1400 - 2050 nm
Idler2200 - 4450 nm
平均出力 3)OPO 4)> 500 mW
線幅 4)< 2.5 cm-1
パルス幅(typical)4) 5)70 ps
スキャンステップSignal 0.1 nm
Idler 0.1 nm
偏光Signal 水平
Idler 水平
ビーム径(typical)4) 6)~ 2 mm
ビーム径、Idler(typical)4) 6)~ 5 mm
ビーム広がり角(typical)4) 7)< 2 mrad @ signal
物理的特性
レーザーヘッド(幅 x 長さ x 高さ)370 x 800 x 260 mm
電源(幅 x 長さ x 高さ)520 x 500 x 290 mm
アンビリカルケーブル2 m
使用環境
冷却水冷 - 空冷
室温22 ± 2 ℃
相対湿度20 - 80 %(結露しないこと)
電源100 - 240 VAC、単相、50 / 60 Hz
消費電力< 1 kVA
*1: 継続的な改善のため、すべての仕様は予告なく変更される場合があります。「typical」とマークされたパラメータは仕様ではありません。特に明記されていない限り、仕様は1064nmで測定したものです。
*2: カスタムの繰り返し周波数はお問い合わせください。
*3: 出力パワーは選択された波長で示されたものです。
*4: シグナル光1600nmでの測定値です。
*5: パルス幅は波長や励起エネルギーに依存して変化します。
*6: ビーム径は1/e2で測定した値です。励起レーザーのパルエネルギーに依存して変化します。
*7: FWHMレベルで測定した全角です。
