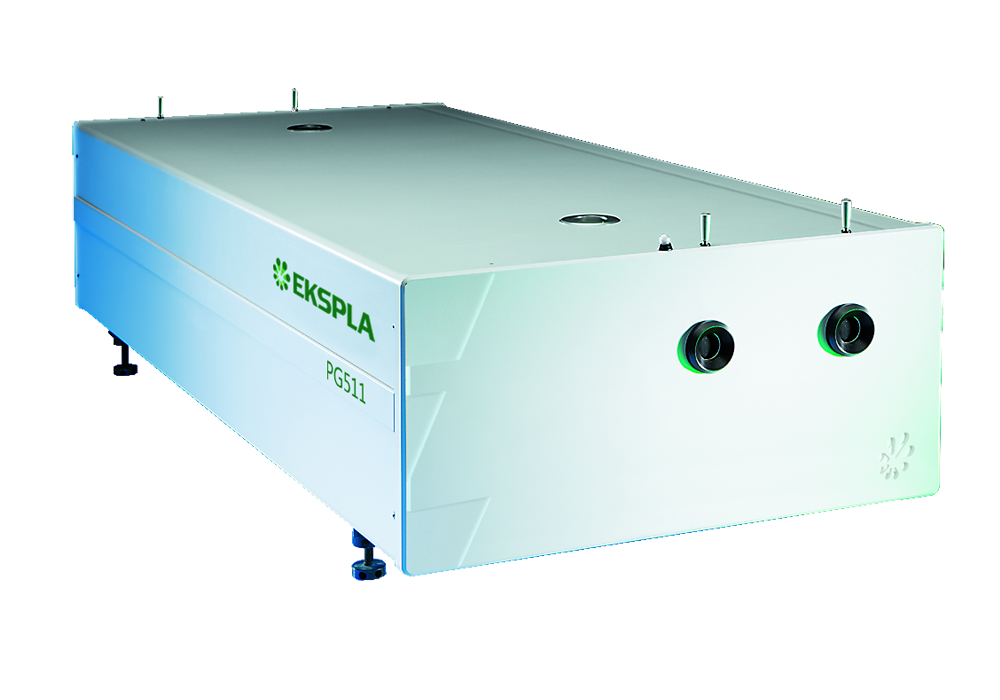

広帯域・狭線幅ピコ秒OPA PGx11シリーズ

製品詳細

分野

  • 分析・検査
  • 計測
  • センシング
  • イメージング
  • その他

メーカー

EKSPLA(リトアニア)

正規代理店

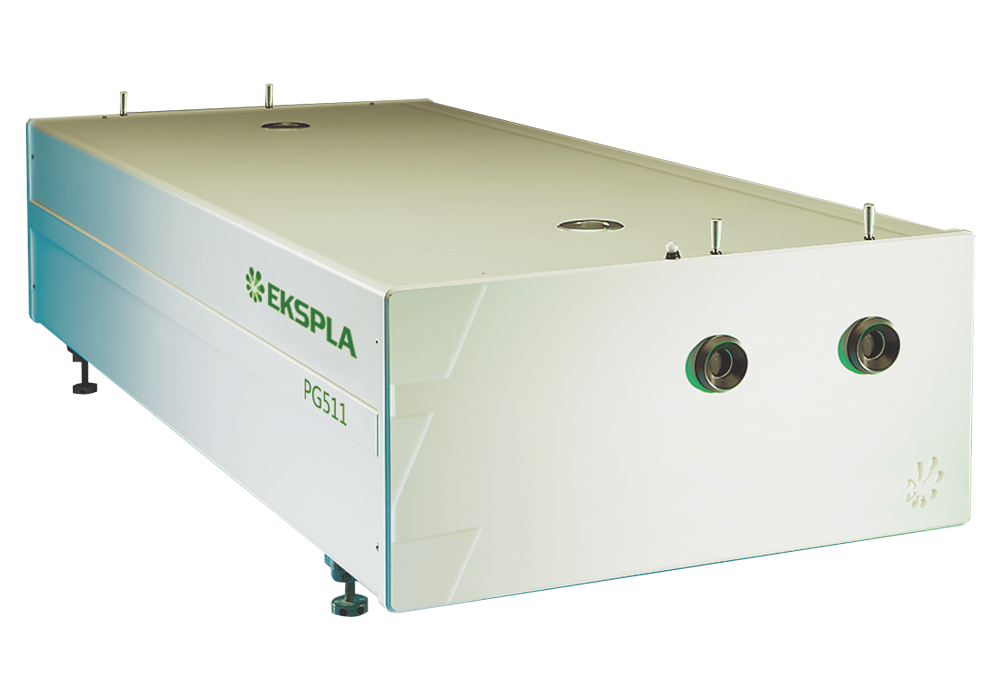

概要

PGx11シリーズは光パラメトリック発生(OPO)・増幅器(OPA)を合わせもつピコ秒波長可変レーザーです。
本システムはOPOで発生した光を種光とし、OPAにて増幅することにより狭線幅かつ高エネルギーの光を得られます。波長可変域は紫外から赤外と幅広く、分光アプリケーション全般、時間分解測定などに最適ナーレーザーです。
波長可変制御は電子制御となっており、付属のキーパッドあるいはPCから行えます。


■チューニングカーブ (typical)

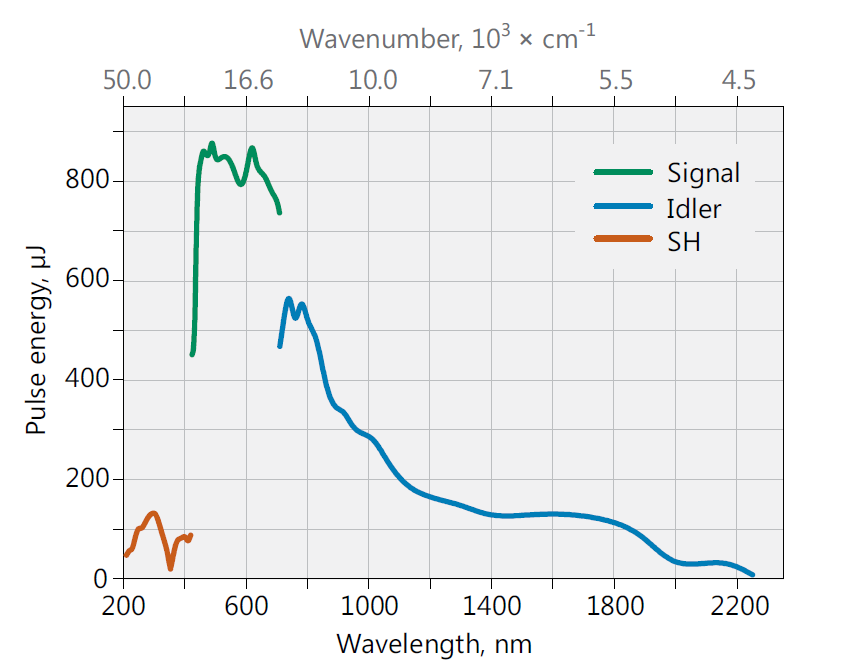

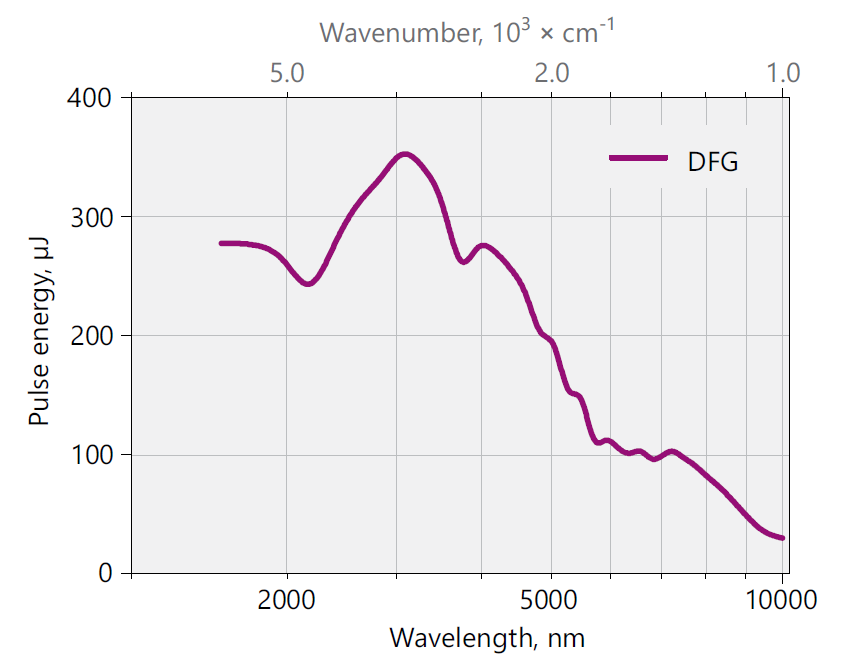

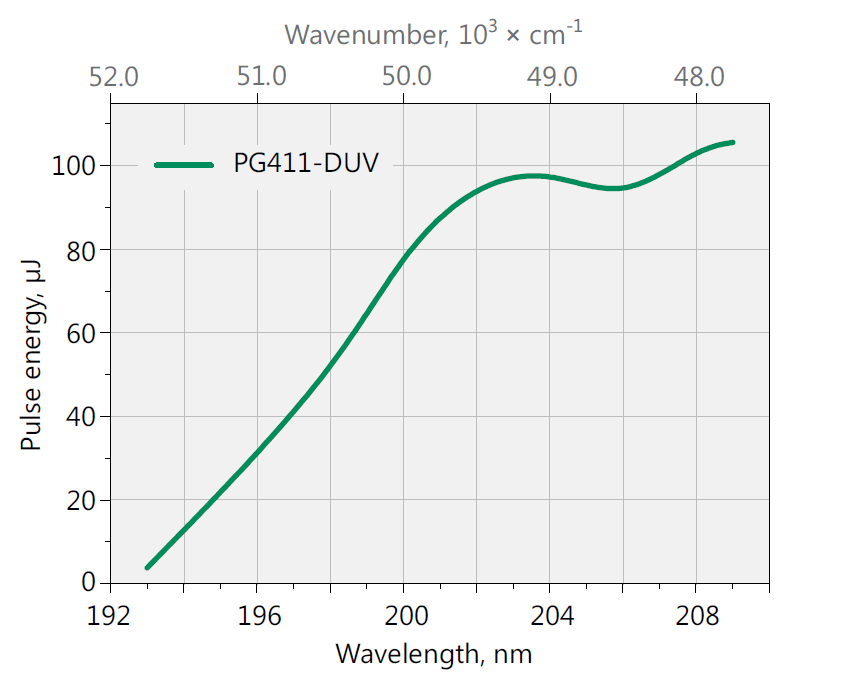

PG411-SHのチューニングカーブ (typical) PG411-DUVのチューニングカーブ (typical) PG511-DFGのチューニングカーブ (typical)

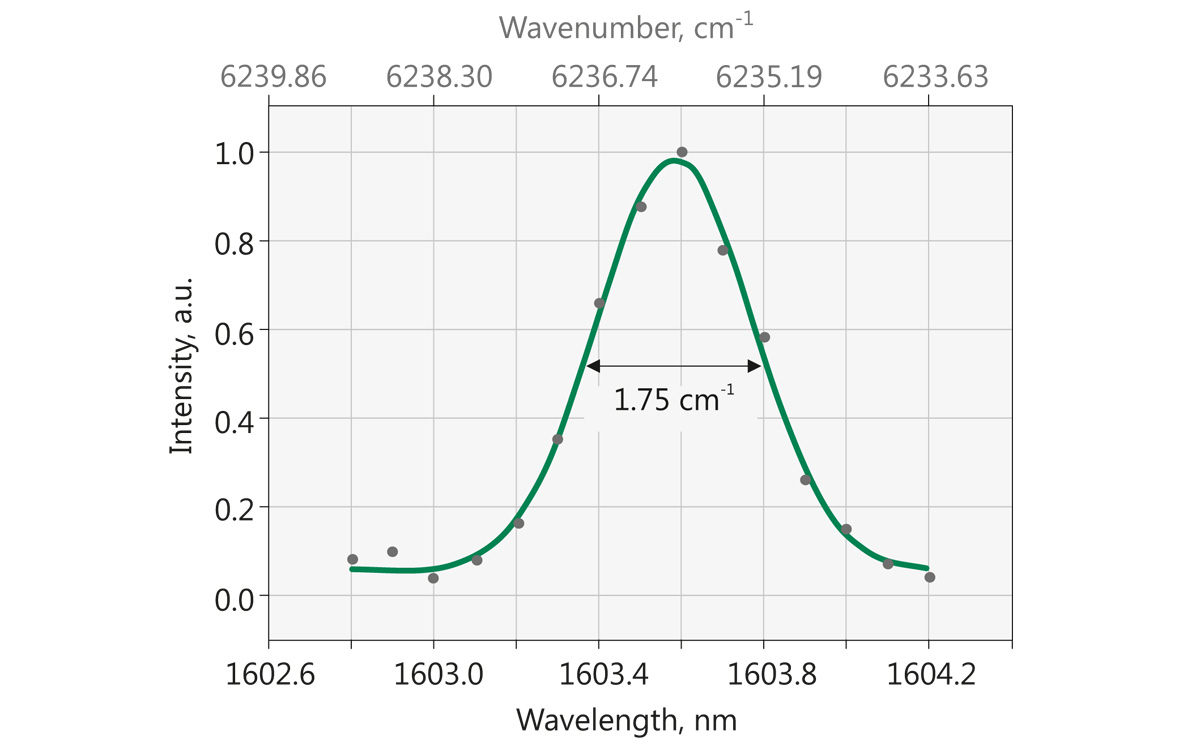

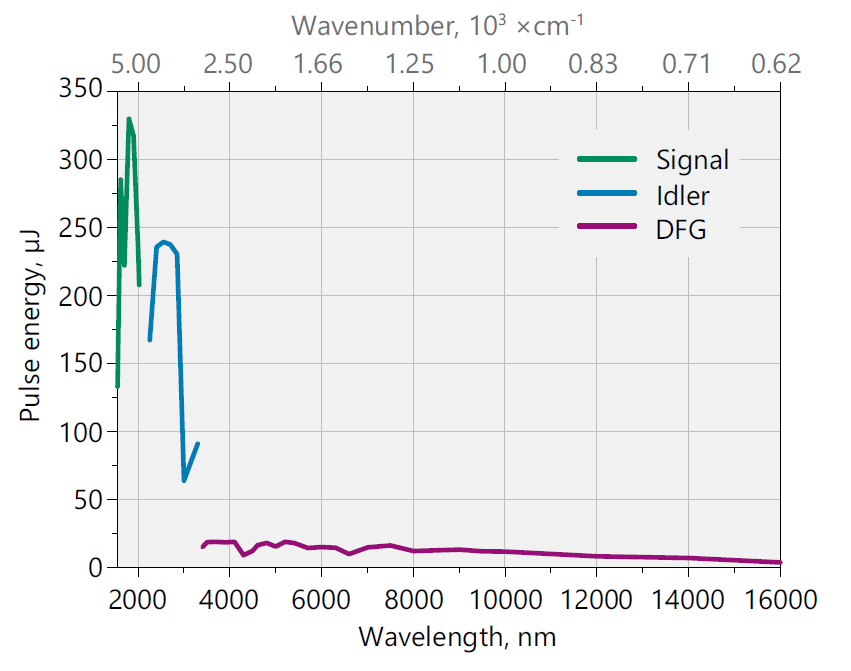

PG711-DFGのチューニングカーブ@ 1064nm、2.5 mJ1kHz励起 (typical) PG511-DFGの線幅 (typical)

特長

・波長可変域:193 – 16000 nm
・線幅: < 5 cm-1
・パルス幅:~ 20 ps
・繰り返し周波数:最大1000 Hz
・波長制御:付属キーパッド or PC


仕様

■ 仕様:PGx11シリーズ仕様 *1

主な仕様 1)PG411 PR411-SH PR411-SH-DUV PG511-DFG PG711 PG711-DFG
出力波長チューニングレンジ SH, DUV -210 - 410 nm 193 - 410 nm -
Signal410 - 709 nm -1550 - 2020 nm
Idler 710 - 2300 nm -2250 - 3350 nm
DFG -2300 - 10000 nm -
DFG2 -お問い合わせ-3350 - 16000 nm
出力パルスエネルギー 2)SH, DUV-100 μJ 3)50 μJ 3)-
Signal700 μJ -500 μJ
Idler 4)250 μJ -100 μJ
DFG-> 200 μJ @ 3700 nm,
> 40 μJ @ 10000 nm
-20 μJ 5)
最大繰り返し周波数50 Hz 50 Hz 1000 Hz
線幅 < 3 cm-1 6)< 2 cm-1< 1 cm-1
線幅(Idler)< 5 cm-1 6)-
パルス幅 7) (typical)~ 20 ps ~ 70 ps
スキャンステップSH, DUV -0.01 nm -
Signal0.1 nm
Idler 1 nm
DFG-1 nm
ビーム径 8)(typical)~ 4 mm ~ 9 mm ~ 3 mm
ビーム広がり角 9)< 2 mrad
偏光 SH, DUV -垂直 -
Signal水平 水平
Idler 垂直 水平 垂直
DFG-水平 -水平
励起レーザー要求
推奨励起光源PL2231 + APL2100-TRAIN-H411 PL2231 + H500-
APL2100-TRAIN
PL221A TR
最小励起エネルギー or パワー 10)@ 1064 nm-2 mJ (10 mJ) 5 mJ @ 1 kHz
@ 532 nm -5 mJ(8 mJ)5 mJ @ 1 kHz
@ 355 nm5 mJ(10 mJ)-
パルス幅 11)29 ± 5 ps 90 ps
偏光 @ 励起波長垂直 水平
ビーム径 12)7 mm 2.5 mm
ビーム広がり角 < 0.5 mrad
ビームプロファイルホットスポットの無い均質なプロファイル
物理的特性
サイズ(幅 x 長さ x 高さ)456 x 1026 x 244 mm 456 x 1226 x 244 mm PL2231 : 456 x 1026 x 244 mm
H500-APL2100-TRAIN : 456 x 1026 x 244 mm
456 x 1026 x 244 mm
使用要求
室温15 - 30 ℃
室温安定性± 2 ℃
電源100 - 200 V、単相、47 - 63 Hz
消費電力< 300 W
*1: 継続的な改善のため、すべての仕様は予告なく変更される場合があります。「typical」とマークされたパラメータは仕様ではありません。特に明記されていない限り、仕様はいずれもオプションの無い状態で、PG411ユニットでは450nm、PG511ユニットは800nm、PG711は1620nmでの値です。
*2: パルスエネルギーは選択された波長での仕様です。その他の波長のパルスエネルギーはチューニングカーブ(typical)をご参照ください。
*3: SHは280nm、DUVは200nmで測定した値です。
*4: PG411ユニットは1000nm、PG511ユニットは1620nm、PG711ユニットは3000nmで測定した値です。
*5: 10000nmで測定した値です。
*6: 線幅は、Signal(409 – 710 nm)は3 cm-1、Idler(710 – 2300 nm)とSH-DUV(193 – 409 nm)は5 cm-1です。
*7: PG411とPG511ユニットでは励起パルス幅を30ps @ 1064nmとみなした場合、PG711ユニットでは90ps @ 1064nmとみなした場合から見積もったFWHMです。
*8: ビーム径は1/e2で測定したもので、これは励起パルスエネルギーに依存して変化します。
*9: 全角はFWHMレベルで測定した値です。
*10: 初めの値はパルストレインの場合のエネルギーorパワーを示し、カッコ内の値はシングルパルスの場合の値です。
*11: FWHMでの値です。他の可能なパルス幅オプションんの場合はお問い合わせ下さい。
*12: ビーム径は1/e2レベルでの測定値です。
