低価格・高解像度CCDカメラ QSI 6120

製品詳細

分野

  • 分析・検査
  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • OEM/組込み
  • その他

メーカー

Quantum Scientific Imaging(英国)

正規代理店

概要

QSI 6120は1200万画素のSonyCCDセンサーを採用した低ノイズ、高ダイナミックレンジの低価格CCDカメラです。
カメラには低速用、高速用と2種類のリードレートが備えており、フィルターホイールを取り付ける事も可能です。
標準のソフトウェアから制御が可能で、小型な筐体は科学、天文学、産業用と幅広い分野に最適なモデルです。


特長

・解像度 1200万画素
・冷却温度 最大ΔT-40℃(@空冷, typical)
・読出ノイズ 1.6 e RMS
・画素サイズ 3.1 x 3.1 μm
・高ダイナミックレンジ 75dB
・高量子効率 77(@Peak)
・USB2.0インターフェース
・フィルターホイールオプションあり
・モノクロモデル


■ 高性能センサー
QSi 6120Sony社のICX-834を使用しています。ICX8344250×28381200万画素をを持ち、素子サイズは3.1μmと高解像度なイメージ測定が可能です。また、Sony社のExViewにより広範囲に渡って高い感度を有し、抑えられた暗電流が相まり広いダイナミックレンジを得ることが可能です。
マイクロレンズがCCD表面を覆っており、光の焦点を合わせることで光学応答を更に高めています。


■ 2種類の読出レート
QSi 600シリーズは低速読出し用と高速読出し用に2種類の読出しレートを備えます。
低速読出しは微弱光などを測定する際に少しでもSNRを向上させたい場合、高速読出しは動的な撮影を行なう場合など、アプリケーションに応じて使分けることが可能です。レートの変更はソフトウェアから簡単に行う事ができます。


■ 小型・軽量・薄型のコンパクト設計
QSi 600シリーズはCD-ROMの裏側に隠れるほどのコンパクトな設計を実現しています。
また、カメラの奥行方向を減らすように工夫された設計は、カメラのモーメントアームを抑え、安定性を向上させています。また、材質は航空機グレードのアルミを使用し、CNC加工により仕上げています。


■ センサー冷却機構
QSi 600シリーズは2段の電子冷却によりセンサーを冷却し、プログラム可能なファンと組合わせる事で高い温度安定性を保つと共に暗電流を減少させており、長時間露光が必要となる天文用途でも使用が可能です。

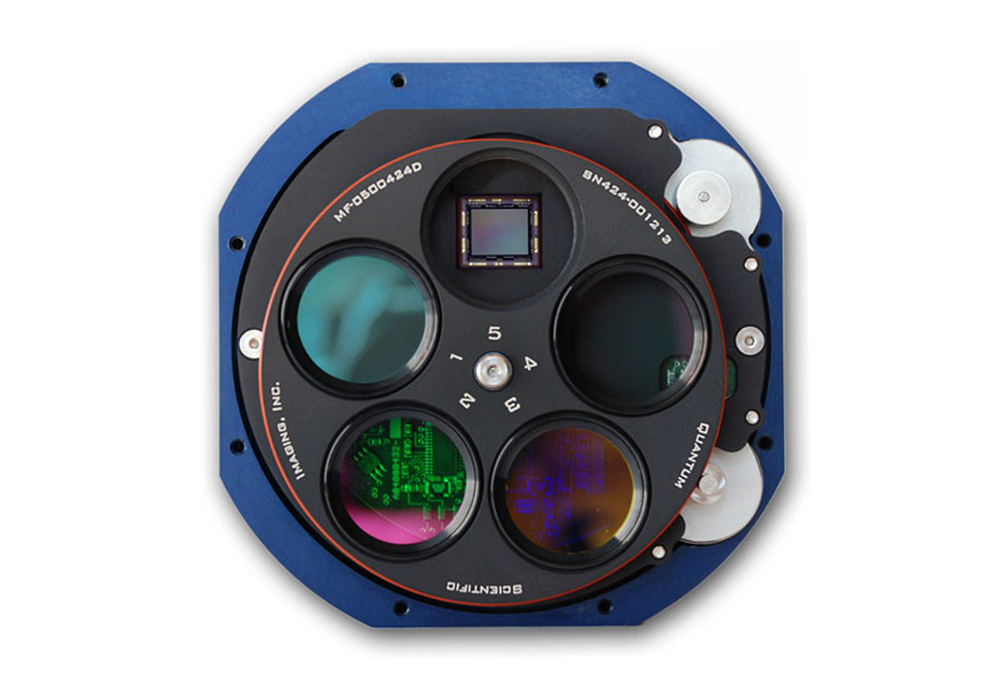

■ フィルターホイール・シャッター
QSi 600シリーズは独自に考え抜かれた設計で筐体サイズを最大限抑え、筐体にシャッター及びフィルターホイールを取り付けることが可能です。また、フィルターホイールは簡単に取外しが可能で、フィルターの交換・清掃や複数のフィルターホイールを用意する事で様々な用途に合わせた構成を用意する事も可能です。


仕様

■ 仕様 : インターライン・トランスファーモデル

型番QSI 6120QSI 690QSI 660
画素数1200万画素919万画素610万画素
Feature
CCD メーカー、モデルSony ICX834Sony ICX814Sony ICX694
CCD アーキテクチャインターライン・トランスファー
     ブルーエンハンス-
     マイクロレンズあり
     アンチブルーミングあり – 800x suppressionあり – 800x suppressionあり – 800x suppression
センサーサイズ : (WxH)13.2 x 8.8 mm12.48 x 9.98 mm12.48 x 9.98 mm
有効画素数 (WxH):4250 x 28383388 x 27122758 x 2208
ピクセルサイズ :3.1 x 3.1 µm3.69 x 3.69 µm4.54 x 4.54 µm
Typical Values
ピクセルフルウェルデプス9,000 e-18,000 e-19,000 e-
量子効率ピーク: 77 % @ 560 nmピーク: 77 % @ 560 nmピーク: 77 % @ 560 nm
暗電流< 0.002 e-/s @ -10 ℃< 0.002 e-/s @ -10 ℃< 0.002 e-/s @ -10 ℃
暗電流ダブリング-
読出ノイズ1.6 e- RMS3.1 e- RMS3.1 e- RMS
ダイナミックレンジ75 db
電荷転送効率-
Model 6120sModel 690sModel 660s
電子シャッター100 μs ~ 240 min
メカニカルシャッターあり
寸法W 4.45” x H 4.45” x D 2.00”
(T- マウント用に 0.225” 追加 )
重量 ( ノーズピースなし )950 g
光学バックフォーカス
( ※光路内にフィルターなし )
0.90″ @ T-マウントアダプター装着時
0.68″ @ C-マウントアダプター装着時
0.68″@ アダプター未装着時
CCD冷却温度制御 +/- 0.1 ℃, @ 0 ℃ ~  -40 ℃ CCD温度
空冷時 (typical), ファン @ 最速取得, 85%冷却パワーΔT-40 ℃
水冷オプション時 (typical) – ファンオフ , 85% 冷却パワーΔT( 冷却液 ) -45 ℃
( カメラデプスに 0.75” 追加 )
空冷ファン制御インテリジェント、ユーザー設定可能
読出レートHigh Qualityモード @ 800KHz、High Speedモード @ 8MHz
カメラゲインHigh Gain 0.13 e-/ADU ( 初期設定 ),
Low Gain 0.28 e-/ADU
High Gain 0.16 e-/ADU ( 初期設定) ,
Low Gain 0.36 e-/ADU
H igh Gain 0.17 e-/ADU ( 初期設定 ),
Low Gain 0.40 e-/ADU
デジタル分解能16 bits (High Quality 、 High Speed のいずれのモードで同じ )
システム読出ノイズ<4 e- RMS
(typically <3.5 e- RMS, CCD 仕様限定 )
@ High Quality モード
3 e- RMS (typical)
@ High Qualityモード
3 e- RMS (typical)
@ High Qualityモード
<7 e- RMS (typical) (CCD 仕様限定 )
@ High Speed モード
7 e- RMS (typical)
@ High Speedモード
7 e- RMS (typical)
@ High Speedモード
ピクセル暗電流< 0.002 e-/s @ -10°C< 0.002 e-/s @ -10°C< 0.002 e-/s @ -10°C
フルイメージ読出速度< 16 s (typical, 使用PCに依存)
@ High Qualityモード (800KHz)
< 14 s (typical, 使用PCに依存)
@ High Qualityモード (800KHz)
< 9 s (typical, 使用PCに依存)
@ High Qualityモード (800KHz)
< 2 s (typical, 使用PCに依存)
@ High Speedモード (8MHz)
~1 s (typical, 使用PCに依存)
@ High Speedモード (8MHz)
<1 s (typical, 使用PCに依存)
@ High Speedモード (8MHz)
ビニングモード対称および非対称なビニングは水平または垂直方向に最大9画素まで可能
ステータスとノティフィケーションユーザー設定可能、マルチカラー LED ステータスインジケーターとマルチファンクション
警報器、温度超過と高電圧/低電圧アラーム
消費電力12v, 2A (24 W) @ 最高冷却, 最高ファン速度、フィルター稼働時
( 最大 25 AC W, 90-240V AC 電源を含む )
動作環境温度 : -20 ℃~ 30 ℃
湿度 : 10% ~ 90% ( 結露なきこと )
PC 接続USB 2.0 高速転送 (USB 1.1 互換 )
その他のポート光学的に隔離された 4 チャンネル制御ポート ( 望遠鏡ガイド用 )
または 入力 / 出力シャッタートリガー ( 詳細は API リファレンスマニュアルをご確認ください )
T マウントアダプター標準、Tスレッド、 42 mm x 0.75mm ピッチ
C マウントアダプター
(1 ″ x 32TPI)
(Not recommeded for 540i)
オプション、Cマウント(タイプⅡ)レンズフォーカス互換
(17.5mm バックフォーカス )
ノーズピース標準 : 2”ノーズピース用Tアダプター
オプション : 1.25”ノーズピース用 T アダプター
