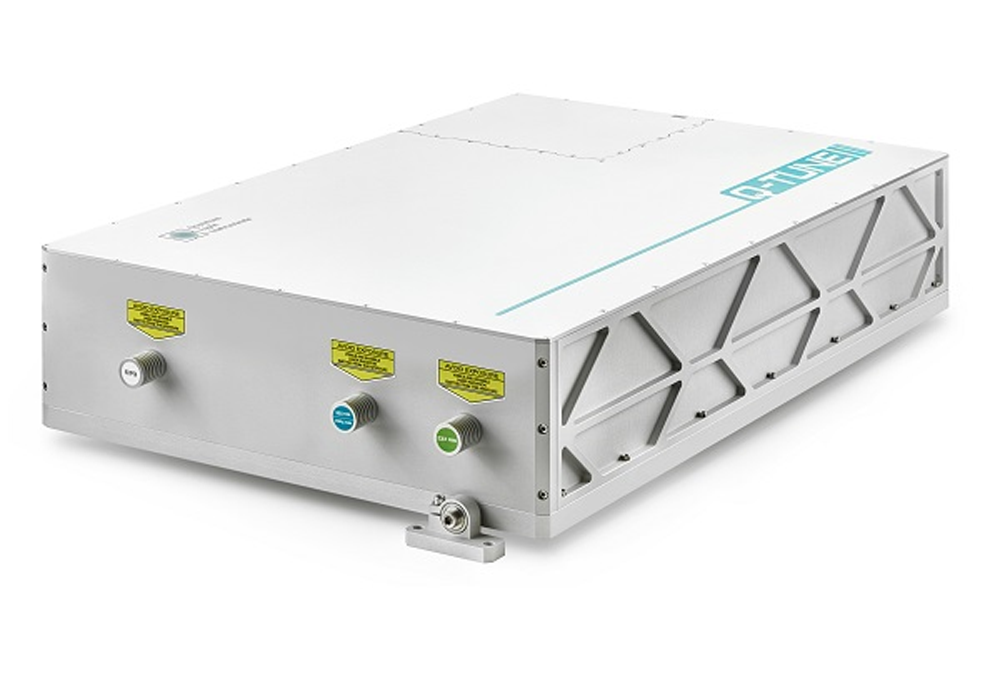

赤外用ダイオード励起ナノ秒OPO Q-TUNE-IR
製品詳細
分野
- 分析・検査
- 計測
- センシング
- イメージング
- バイオ・ライフサイエンス
メーカー
Quantum Light Instruments（リトアニア）
総代理店概要
Q-TUNE-IRは赤外域において波長可変なダイオード励起ナノ秒光パラメトリック発振器(OPO)です。波長可変域は1380~4500nmの赤外域をカバーしています。また通常のパルスレーザーでは必要な冷却水が不要になっており、従来のように煩わしい定期的メンテナンスも必要ありません。
赤外分光、分析など、様々な用途に使用可能です。

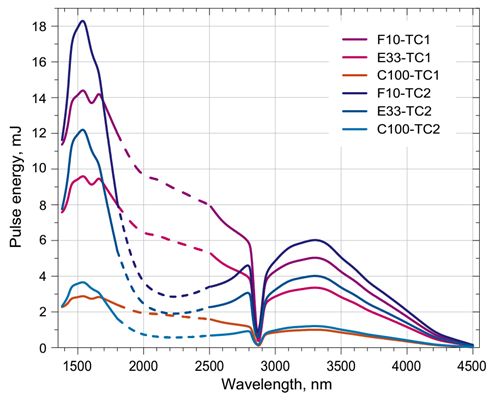

■チューニングカーブ
 |

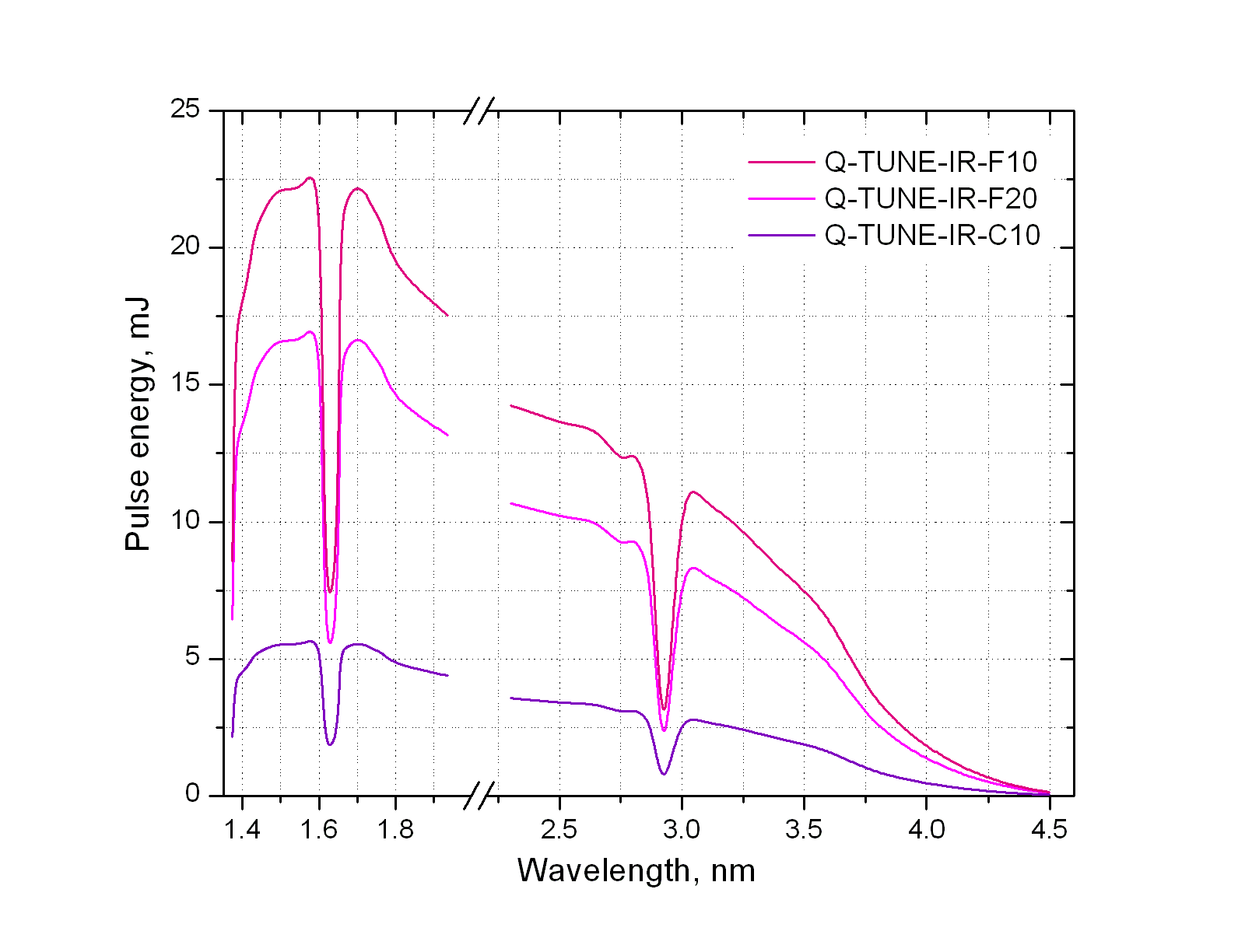

| チューニングカーブ(代表値) |
特長
・波長 : 1380~4500 nm
・パルス幅 : <3~4 ns
・エネルギー : 最大 6.5 mJ
・繰返し周波数 : 最大20 Hz
・完全空冷
仕様
■ 仕様： Q-TUNE-IRシリーズ
| 型名 *1 | Q-TUNE-IR | |||
|---|---|---|---|---|
| -C10 | -F10 | -F20 | ||
| 波長範囲 | 1380~4500 nm | |||
| 繰返し周波数 *2 | 10 Hz | 10 Hz | 20 Hz | |
| パルスエネルギー | OPO *3 | >2 mJ@3500 nm | ≧6.5 mJ@3500 nm | ≧5 mJ@3500 nm |
| 基本波 *10 | 15 mJ | 80 mJ | 60 mJ | |
| 線幅 | < 10 cm-1 (<200 cm-1 オプション有) | |||
| パルス幅 *4 | 代表値:3~4 ns | |||
| エネルギー安定度 *5 | < 4.5 % RMS | |||
| 出力安定度 *6 | ± 3.0 % | |||
| 偏光 | Horizontal | |||
| ビーム径＠代表値 *7 | 3 mm | 5 mm | ||
| ビーム拡がり角＠代表値 *8 | <7 mrad | < 5 mrad | ||
| ジッター *9 | < 0.5 ns RMS | |||
| 筐体寸法 (W×L×H) | 390×620×135 mm | 390×620×153 mm | ||
| 電源寸法 (W×L×H) *11,12 | 50×125×32 mm | 192×178×46 mm | ||
| 冷却 | 空冷 (水不要) | |||
| 使用環境 | 15~30℃、10~80% (結露なきこと) | |||
| ユーティリティ | 90~230 V AC、単相、47～63 Hz | |||
| < 50 W | <80 W | <100 W | ||
*2： 繰返し周波数は最大で固定されています。分周による変更可能。
*3： 各波長での出力はチューニングカーブ参照
*4： FWHM 1506 nmでの値。350 ps 立上りPDでの測定値。 *5： ウォームアップ後、30秒間の測定値。
*6： 20分のウォームアップ後、8時間、温度+/-2℃での測定値。
*7： 1506 nm、出射後20 cm位置での測定値。
*8： 全角、4σの値。 *9： 励起LDの立下りに対して。
*10： 励起エネルギーはOPOの出力に最適されるため異なります。
*11： パワーアダプターのサイズはモデル毎に異なります。
*12： 12 or 28VDCでの動作可能。詳細はお問合せ下さい。
