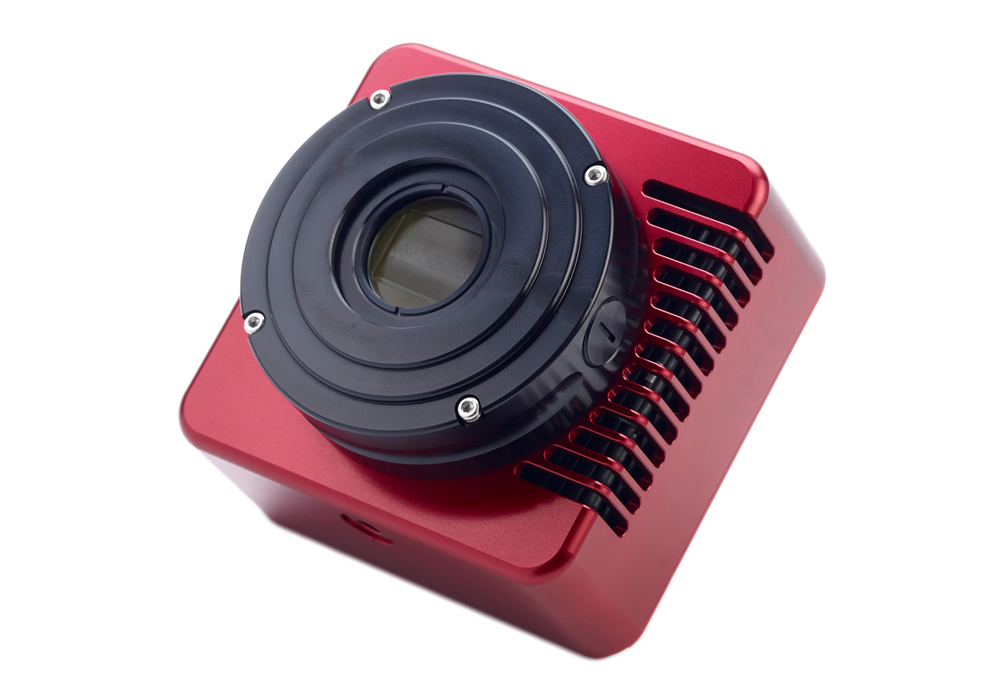

高解像度冷却CCDカメラ Atik 383L +

製品詳細

検討リストに追加する

分野

  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • 教育
  • OEM/組込み
  • その他

メーカー

ATIK Cameras(イギリス)

正規代理店

概要

ラージサイズのセンサーを持つ830万画素の広視野・高解像度冷却CCDカメラ
高解像度 830万画素 | 冷却温度 ΔT = -40℃ (空冷) | 読出ノイズ 7 e-
画素サイズ  5.4 x 5.4 μm | モノクロモデル


特長

Atik 383L +は、830万画素かつラージサイズのセンサーを持つ高解像度冷却モノクロCCDカメラです。お手頃な価格で高いパフォーマンスのディープスカイイメージをご提供します。

非常に低い読出しノイズ回路や確立された設計による高い信頼性などの多くの利点を提供し、読出しノイズ7 e、優れたリニアリティといった特長を持ちます。


・高解像度 830万画素
・冷却温度 ΔT = -40℃ (空冷)
・読出ノイズ 7 e
・画素サイズ 5.4 x 5.4 μm
・モノクロモデル


仕様

■ 仕様 Atik 383L +

仕様Atik 383L +
センサータイプCCD - KAF-8300
カラー、モノクロモノクロ
画素数 (H x V)3354 x 2529 画素
画素サイズ5.40 µm x 5.40 µm
センサーサイズ17.96 x 13.52 mm
ADC16 bit
読み出しノイズ7 e- (typical)
ゲインファクター0.41 e-/ ADU
量子井戸~26,000 e-
暗電流~0.1 e-/s @ -10℃
インターフェースUSB 2.0 High Speed
電源12V DC
冷却性能最大∆T = -40℃
重量700 g
バックフォーカス17 mm ± 0.5 mm
マウント用ネジ山M42 x 0.75
対応OSWindows 10 / Vista / Win7 / Win8 (not RT)
セット内容カメラ本体 (2インチアダプター付)
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド

■ Atik Largeモデル仕様一覧

型名1620万画素
高解像度冷却CCDカメラ
Atik 16200
1100万画素
高感度・高解像度冷却CCDカメラ
Atik 11000
830万画素
高解像度冷却CCDカメラ
Atik 383L +
センサータイプCCD - KAF-16200CCD - Kodak KAI 11002CCD - KAF-8300 17.6mm x 13.52m
カラー、モノクロカラー、モノクロカラー、モノクロモノクロ
画素数 (H x V)4499 x 3599 画素4007 x 2671 画素3354 x 2529 画素
画素サイズ6 µm x 6 µm9 µm x 9 µm5.40 µm x 5.40 µm
センサーサイズ27.0 x 21.6 mm37.25 x 25.70 mm17.96 x 13.52 mm
ADC16 bit
読み出しノイズ9 e- (typical)13 e- RMS (typical)7 e- (typical)
ゲインファクター0.6 e-/ ADU0.92 e-/ ADU0.41 e-/ ADU
量子井戸~40,000 e-60,000 e-~26,000 e-
暗電流> 0.25 e-/s @ 0℃0.03 e-/s @ -20℃~0.1 e-/s @ -10℃
インターフェースUSB 2.0 High SpeedUSB 2.0 High SpeedUSB 2.0 High Speed
電源12V DC 2.5A12V DC12V DC
最大露光時間無制限無制限-
最小露光時間200 ms1/1000 s-
冷却性能2段ペルチェ冷却
最大 ΔT≧ -50℃
ΔT≧ -45 (typical)
2段ペルチェ冷却
ΔT=-38℃
(水冷オプション使用時)
最大 ∆T = -40℃
重量約 1.3 kg990 g700 g
バックフォーカス19.5 mm ± 0.5 mm15 mm ± 0.5 mm17 mm ± 0.5 mm
マウント用ネジ山M54 x 0.75M54 x 0.75M42 x 0.75
対応OSWindows 10 / Vista / Win7 / Win8 (not RT)
セット内容カメラ本体 (2インチアダプター付)
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド
カメラ本体
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド
高品質ケース
ユニバーサル電源 (110-230V)
カメラ本体 (2インチアダプター付)
3 m長 USBケーブル
1.8 m長 バッテリー電源アダプタ (車用ライトプラグ付)
CD-ROM (ソフトウェア、ドライバー、マニュアル)
クイックスタートガイド
