手動型フレキシブル波長セレクター FWS-Manualシリーズ

製品詳細

分野

  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • 装置開発
  • その他

メーカー

SPECTROLIGHT Inc.(アメリカ)

正規代理店

概要

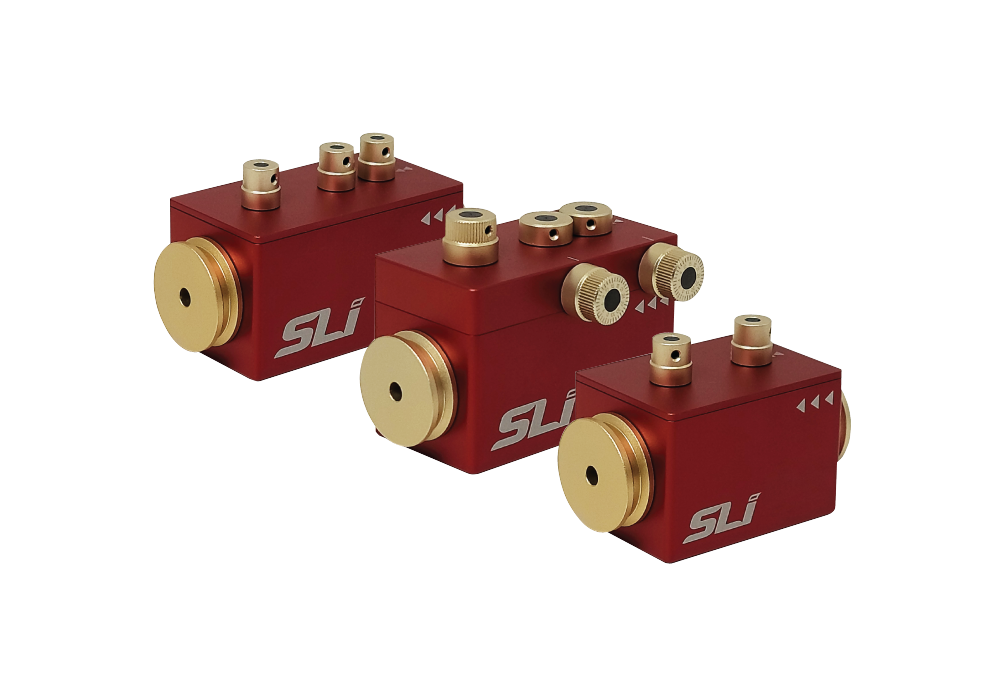

FWS-ManualシリーズはTwinFilmテクノロジーを利用した手動式の可変フィルターです。
バンドパス フィルターの円形開口イメージング機能と併せて回折格子モノクロメーターの波長調整機能を持ちます。


■ FWS-Basicモデル
3 つの刻み付きノブを備えた手動調整可能なフィルターです。
2 つは中心波長と透過帯域幅の調整用、もう 1 つはビーム方向のオフセット補正用です。

■ FWS-High Resolutionモデル
スムーズかつ正確な手動調整を実現します。
中心波長と帯域幅は、最大の分解能を得るために 2 つの回転手動ダイヤルでそれぞれ独立に設定されます。内部コンペンセーターで出力調節を維持します。

■ FWS-CenterLineモデル
2 つの刻み付きノブを備えた手動調整可能なフィルターです。
1 つは約 20 nmの固定帯域幅で中心波長を調整し、もう 1 つでビーム方向のオフセット補正を行ないます。


特長

・豊富な波長ラインナップ
・優れた透過率 > 75 %
・高い帯域外消光比 (10-6)
・バンド幅調整可能 3 ~ 15 nm
・大きな開口部(最大Φ10 mm)の95 %にわたる均一性
・オフセット補正光学系により、波長が変化してもウォークオフなし
・簡単取り付け


■ 波長範囲とバンド幅の調整・切替

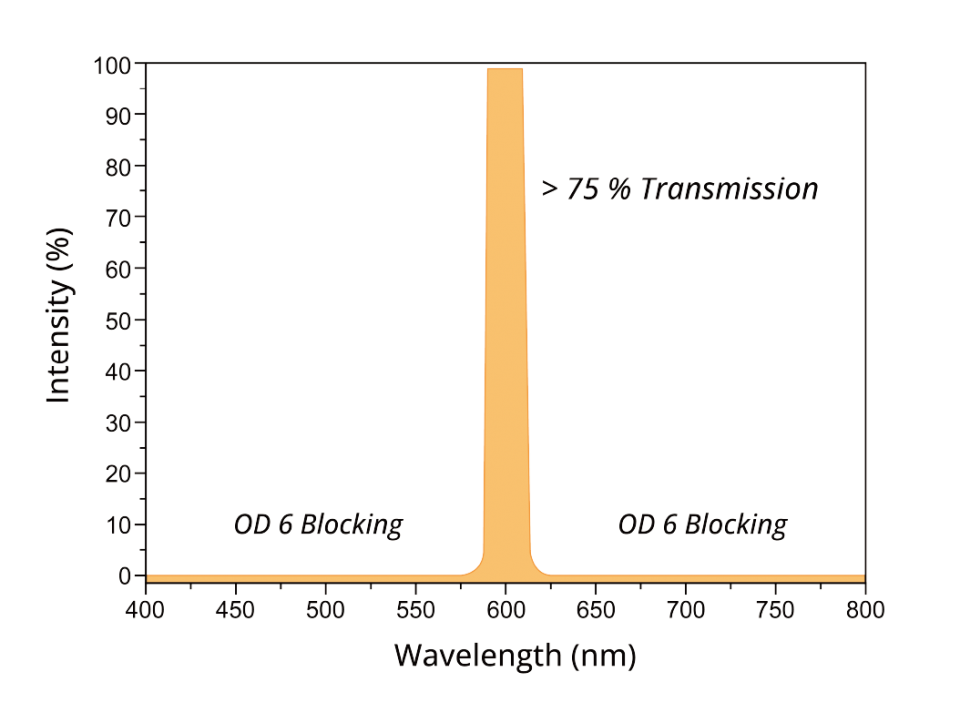

■ 高いブロッキング性能
高いブロッキング率(OD 6)により、AOTFに特有の不要なスペクトル漏れとそれに伴うバックグラウンドノイズを回避できます。

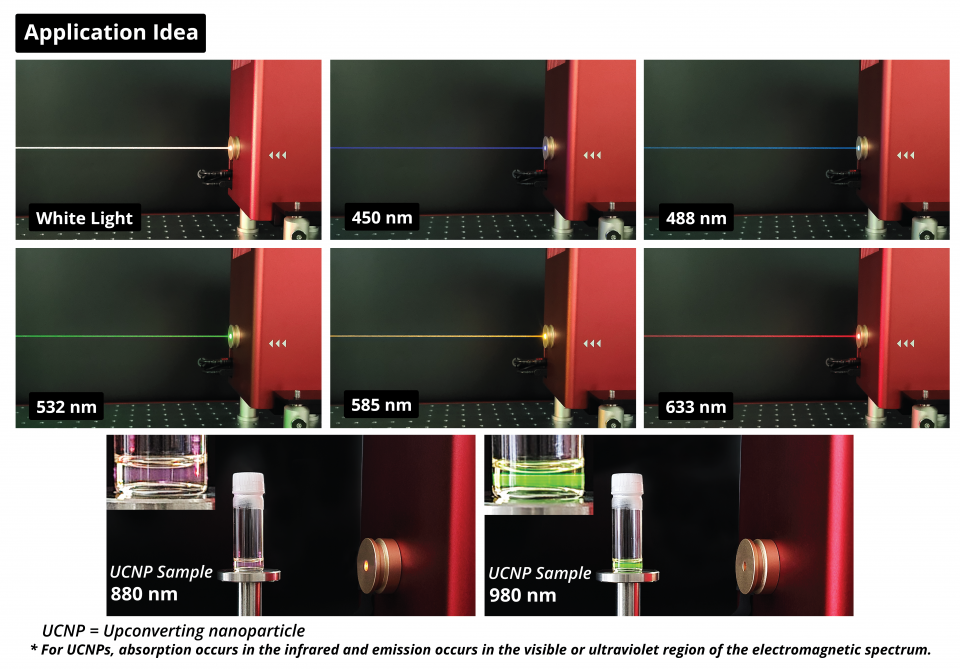

■ 広帯域光源を波長可変光源化


仕様

■ 共通仕様:

共通仕様
開口部Φ 5 mm
ブロッキングOD 6
* F00 - F02 : 最大600 nmまでブロック
* F03 - F15 : 最大1700 nmまでブロック
透過率> 75 % (入力光量に比例、FWHM > 10 nm)
調整可能な波長範囲255 - 1650 nm

■ ラインナップ:FWS-Manualシリーズ

波長範囲 (typ)FWS-BasicモデルFWS-High ResolutionモデルFWS-CenterLineモデル
製品型番FWHM (typ)製品型番FWHM (typ)製品型番FWHM (typ)
255 - 290 nmFWS-B-F003 - 15 nmFWS-H-F003 - 15 nmFWS-CL-F0020 nm
280 - 310 nmFWS-B-F013 - 15 nmFWS-H-F013 - 15 nmFWS-CL-F0120 nm
310 - 350 nmFWS-B-F023 - 15 nmFWS-H-F023 - 15 nmFWS-CL-F0220 nm
348 - 390 nmFWS-B-F033 - 15 nmFWS-H-F033 - 15 nmFWS-CL-F0320 nm
385 - 435 nmFWS-B-F043 - 15 nmFWS-H-F043 - 15 nmFWS-CL-F0420 nm
430 - 490 nmFWS-B-F053 - 15 nmFWS-H-F053 - 15 nmFWS-CL-F0520 nm
485 - 550 nmFWS-B-F063 - 15 nmFWS-H-F063 - 15 nmFWS-CL-F0620 nm
545 - 620 nmFWS-B-F073 - 15 nmFWS-H-F073 - 15 nmFWS-CL-F0720 nm
615 - 700 nmFWS-B-F083 - 15 nmFWS-H-F083 - 15 nmFWS-CL-F0820 nm
690 - 790 nmFWS-B-F093 - 15 nmFWS-H-F093 - 15 nmFWS-CL-F0920 nm
775 - 890 nmFWS-B-F103 - 15 nmFWS-H-F103 - 15 nmFWS-CL-F1020 nm
880 - 1015 nmFWS-B-F115 - 15 nmFWS-H-F115 - 15 nmFWS-CL-F1120 nm
1000 - 1150 nmFWS-B-F125 - 15 nmFWS-H-F125 - 15 nmFWS-CL-F1220 nm
1140 - 1310 nmFWS-B-F135 - 15 nmFWS-H-F135 - 15 nmFWS-CL-F1320 nm
1300 - 1500 nmFWS-B-F145 - 15 nmFWS-H-F145 - 15 nmFWS-CL-F1420 nm
1475 - 1650 nmFWS-B-F157 - 13 nmFWS-H-F157 - 13 nmFWS-CL-F1520 nm
