F-シータスキャンレンズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要

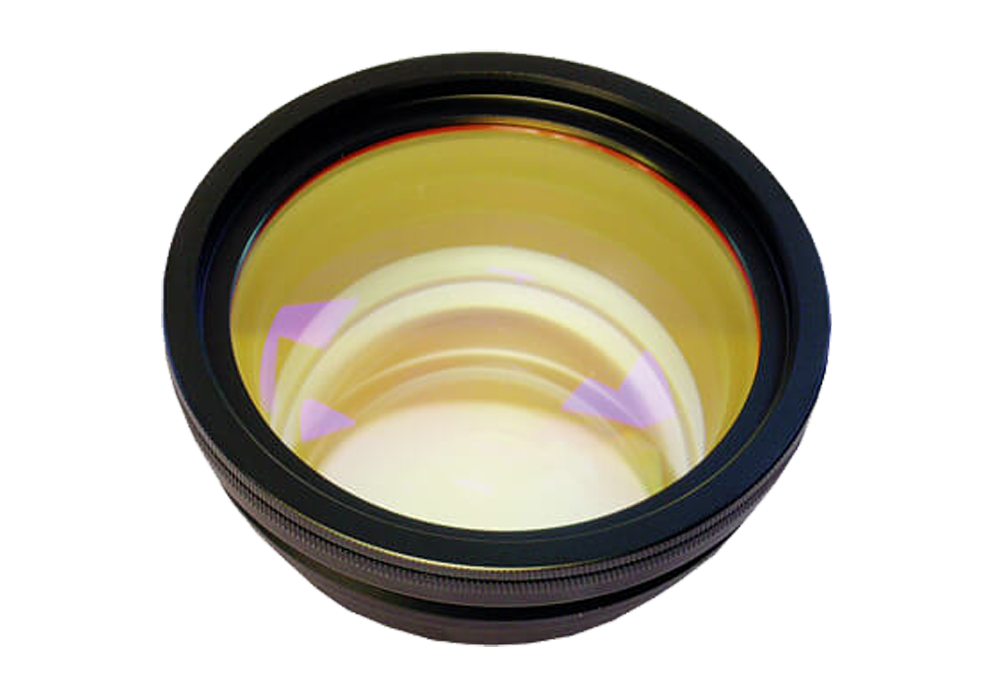

F-シータスキャンレンズは、基本波 (1064 nm)、第 2 高調波 (532 nm)、または第 3 高調波 (355 nm) のNd:YAG レーザーと回転ミラーのセットを使用して特定範囲をスキャンするレーザーマーキング用に設計されています。
直径 90 mm と 104 mm、動作距離 115 mm ～ 700 mm の F-シータ レンズを提供しています。
特長
・対応波長 355、532、1064 nm
・最大スキャン範囲 400 × 400 mm
・最大スキャン角度 ± 28 °
・焦点距離 100 ～ 650 mm
・作動距離 114 ～ 697 mm
仕様
| 型番 | 対応波長範囲 | レンズ直径 | 焦点距離 | 作動距離 | スキャン範囲 | 最大スキャン角度 | |
|---|---|---|---|---|---|---|---|
| 150-1001 | 1064 nm | 90 mm | 100 mm | 114 mm | 70x70 mm | ±28° | |
| 150-1601 | 1064 nm | 90 mm | 160 mm | 176 mm | 110x110 mm | ±28° | |
| 150-2101 | 1064 nm | 90 mm | 210 mm | 232 mm | 140x140 mm | ±28° | |
| 150-2541 | 1064 nm | 90 mm | 254 mm | 287 mm | 175x175 mm | ±28° | |
| 150-2901 | 1064 nm | 90 mm | 290 mm | 324 mm | 200x200 mm | ±28° | |
| 150-3301 | 1064 nm | 90 mm | 330 mm | 355 mm | 220x220 mm | ±28° | |
| 150-4201 | 1064 nm | 90 mm | 420 mm | 465 mm | 300x300 mm | ±28° | |
| 151-1631 | 1064 nm | 104 mm | 163 mm | 185 mm | 110x110 mm | ±28° | |
| 151-2101 | 1064 nm | 104 mm | 210 mm | 255 mm | 150x150 mm | ±28° | |
| 151-2541 | 1064 nm | 104 mm | 254 mm | 285 mm | 175x175 mm | ±28° | |
| 151-4201 | 1064 nm | 104 mm | 420 mm | 467 mm | 300x300 mm | ±28° | |
| 151-6501 | 1064 nm | 104 mm | 650 mm | 697 mm | 400x400 mm | ±25° | |
| 150-1002 | 532 nm | 90 mm | 100 mm | 114 mm | 70x70 mm | ±28° | |
| 150-1602 | 532 nm | 90 mm | 160 mm | 180 mm | 110x110 mm | ±28° | |
| 150-1003D1 | 355 nm | 104 mm | 100 mm | 126 mm | 70x70 mm | ±25° | |
| 150-1603 | 355 nm | 90 mm | 160 mm | 186 mm | 110x110 mm | ±25° | |
