周波数分解光ゲート法超短パルス測定装置 FROGシリーズ

製品詳細

分野

  • 分析・検査

メーカー

Femto Easy(フランス)

正規代理店

概要

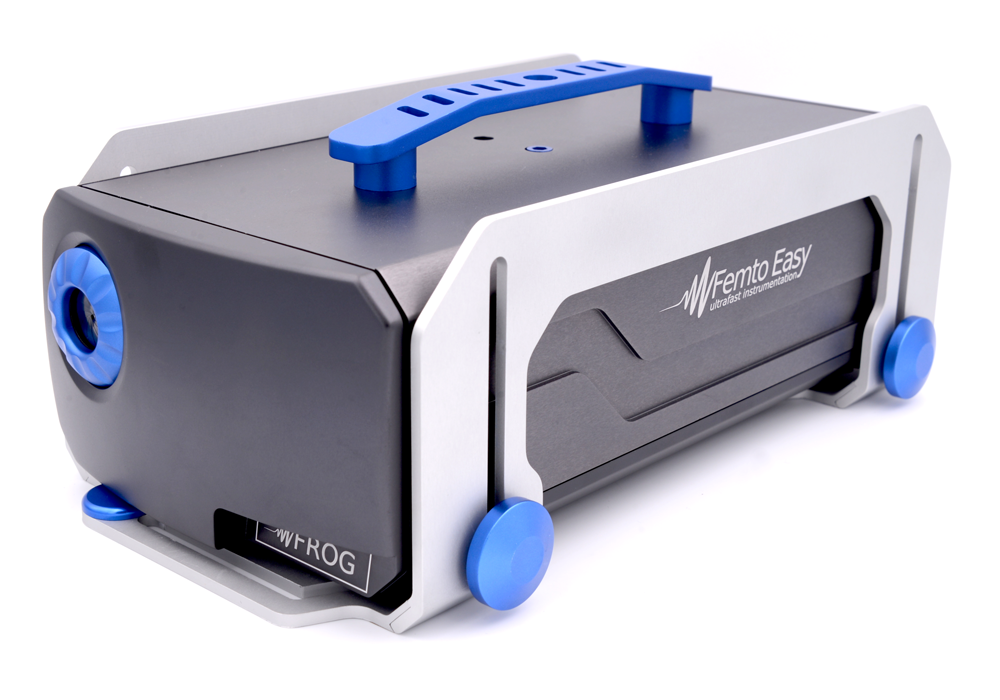

Femtoeasy社のFROGシリーズは周波数分解光ゲート法を利用した、超短パルス幅測定装置です。
光検出用に分光器を採用しており、オートコリレーターで受けていたパルス信号をスペクトル分解する装置構成となっています。
SHG結晶で波長変換したパルス信号のスペクトルを分光器で測定し、かつディレイラインを動かすことにより、遅延時間と信号スペクトルに関する2次元データをプロットします。これにより、オートコリレーターでは前提とされていたパルス波形の仮定を必要とせず、より複雑なパルス波形に対しても測定が可能です。
ソフトウェアも使いやすく簡単に測定が可能です。

■FROGシリーズは2つの測定モデルから選択可能です。
・Fast FROGモデル (シングルショット測定用)
シングルパルスでパルス幅を測定できます。革新的なアルゴリズムにより、リアルタイムのパルス取得が可能です。測定パルス幅は複数モデルにより4f s~10 psのパルス幅をカバーし、波長範囲は480~2100 nm内で選択可能です。

・MS-FROGモデル (マルチショット測定用)
光遅延ラインを使用して遅延をスキャンし、各パルスにより特定のパルス幅の強度を知ることができます。測定パルス幅は複数モデルにより4 fs~80 psのパルス幅をカバーし、波長範囲は500~2100nm内で選択可能です。


特長

・広いパルス幅測定範囲 4 fs 80 ps
・幅広い対応波長範囲 4802100nm
・シングルショット測定 最大105 kHz
・キャリブレーション、調整不要
・別の波長範囲の分光器に交換可能
・ユーザーフレンドリーなソフトウェア
・ファイバーコネクター利用可能(FC/APCFC/PC)


仕様

■ 仕様 : Fast FROG (シングルショット測定用)

型名FCFSPS1PS3PS5PS10
測定可能パルス幅4 ~ 150 fs10 ~ 250 fs50 fs ~ 1 ps70 fs ~ 3 ps150 fs ~ 5 ps300 fs ~ 10 ps
対応可能波長域480 ~ 2100 nm *1800 ~ 2100 nm *1
測定可能波長幅 Δλ580 nm *1420 nm *1300 nm *1
入射パルス繰り返し周波数Single shot ~ GHz *2
シングルパルス測定最大 105 kHz (Enhanced detection optionあり)
最大 40 kHz (Enhanced detection optionなし)
最小入射パルスエネルギー *3Single-shot250 µJ1 µJ1 µJ
1 kHz10 µJ100 nJ50 nJ
50 MHz20 nJ1 nJ200 pJ
1 GHzn/a50 pJ25 pJ
入射偏光
検出器CMOS 12 Bit, 3MP, 72 dB
インターフェースUSB3.1 または GigE (オプション)
入射光軸高さ69 ~ 148 mm
寸法326 x 194 x 129 mm
*1 : 工場で調整可能な波長幅です。 この範囲内で検出する波長幅を選択する必要があります。また、追加の分光器により、異なる波長範囲に対応することも可能です。ご相談ください。
*2 : 80 kHz以上の繰り返し周波数のレーザーの場合、測定値は複数パルスに渡って平均化されます。
*3 : 正確な感度は、多くのパラメーターに依存します。(パルス幅、ビームプロファイル、波長等…)

■ 仕様 : MS-FROG (マルチショット測定用)

型名MS-FROGMS-FROG-SPMS-FROG-LPMS-FROG-SLP
測定可能パルス幅10 fs*1-50 fs ~ 40 ps4 fs*1-20 fs ~ 40 ps20 fs ~ 80 ps4 fs*1-20 fs ~ 80 ps
ファインスキャンモード範囲-4 ~ 100 fs-4 ~ 100 fs
対応可能波長域 500 ~ 2100 nm *2
測定可能波長幅 Δλ200 ~ 700 nm *2
最小時間分解能1 fs標準  1 fs
2 fs標準  2 fs
ファインスキャン 50 asファインスキャン 50 as
スキャン速度> 65 ps/s標準  > 65 ps/s> 130 ps/s標準  > 130 ps/s
ファインスキャン  > 400 fs/sファインスキャン  > 400 fs/s
入射繰り返し周波数100 Hz ~ GHz *3
最小入射パルスエネルギー   *41 MHz50 pJ10 nJ50 pJ10 nJ
100 MHz5 pJ1 nJ5 pJ1 nJ
入射偏光
検出器CMOS 12 Bit, 3MP, 72 dB
インターフェースUSB3.1
入射光軸高さ69 ~ 148 mm
寸法326 x 194 x 129 mm
*1 : few cycle pulse extensionオプション付きの場合。
*2 : 工場で調整可能な波長幅です。 この範囲内で検出する波長幅を選択する必要があります。また、追加の分光器により、異なる波長範囲に対応することも可能です。ご相談ください。
*3 : 低繰り返し周波数対応オプションあり。
*4 : 正確な感度は、多くのパラメーターに依存します。(パルス幅、ビームプロファイル、波長等…)


各資料

製品に関するご質問・御見積など、お気軽にお問い合わせください

03-6659-7540 受付 AM9:00~PM5:30(土日祝、年末年始除く)
03-6659-7541 24時間受付
