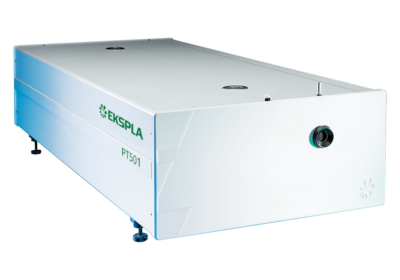

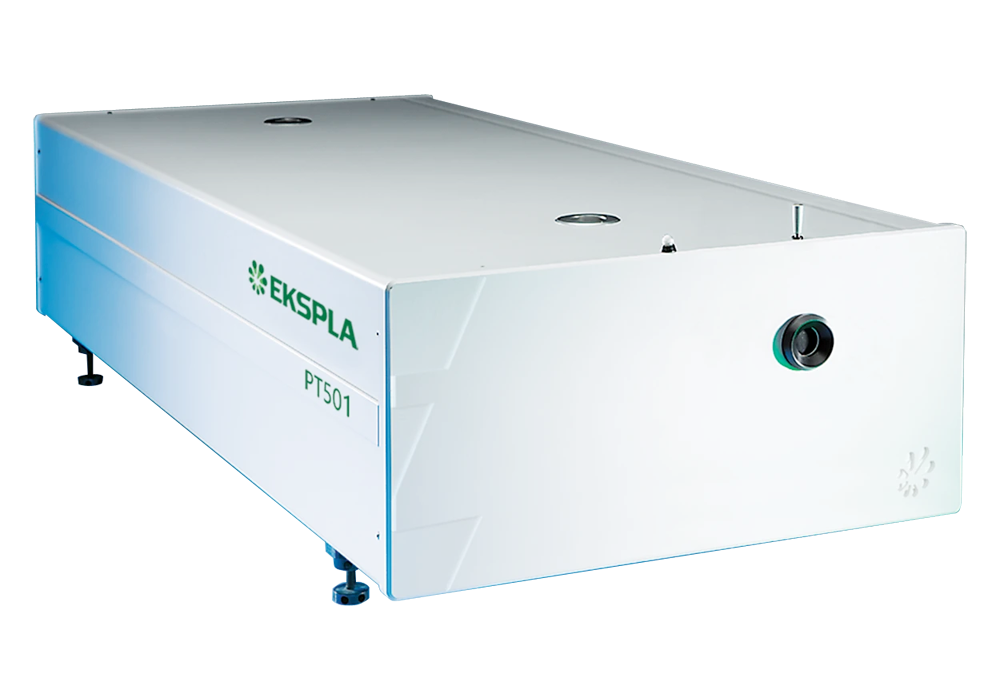

中赤外可変ピコ秒レーザー PT501シリーズ
製品詳細
分野
- 計測
メーカー
EKSPLA（リトアニア）
正規代理店概要
PT501は、冷却水不要の完全空冷式・励起光源一体型の波長可変レーザーです。冷却水不要によりメンテナンスの手間がかからず、また小型化・軽量化も達成し、省スペースで設置可能です。
波長可変範囲は2300 ～ 16000 nm、繰り返し周波数100 Hz、電動制御による波長可変機能を持ちます。
SFG、赤外分光測定用途に好適な光源です。
特長
・波長可変範囲：2300 ～ 16000 nm
・最大パルスエネルギー：> 200 μJ @ 3500 nm
・繰り返し周波数：100 Hz
・線幅：< 4 cm-1
・冷却水不要
・励起レーザー＆OPG一体型筐体
■パフォーマンス
 |
|
PT501のチューニングカーブ(typical) |
仕様
■ PT501シリーズ仕様
| 主な仕様 1) | PT501 | |
|---|---|---|
| チューニング範囲 | 2300～16000 nm | |
| 出力パルスエネルギー | @3500 nm | > 200 µJ |
| @10000 nm | > 50 µJ | |
| バンド幅 | < 4 cm² | |
| パルス繰返し周波数 | 100 Hz | |
| チューニング分解能 | < 0.5 cm | |
| 標準ビームサイズ 2) | ～ 4 mm | |
| ビーム広がり角 3) | < 3 mrad | |
| ビーム位置安定性 | ≤ 100 μrad rms | |
| ビーム偏光 | 水平、> 100:1 | |
| 波長掃引 | 利用可能 | |
| 光パルスジッタ | 内部トリガー 4) | TRIG1 OUTパルスに対して< 50 ps（標準偏差） |
| 外部トリガー 5) | SYNC INパルスに対して約3 ns（標準偏差） | |
| TRIG1 OUTパルス遅延 | 遅延制御可能な正パルス。パルス幅は約100 ns。 | |
| 光パルス発生前のデフォルト遅延は約250 μs、最大10 ms | ||
| レーザーヘッドサイズ（L×W×H） | ～ 520 × 1050 × 272 mm | |
| 電源ユニットサイズ（L×W×H） | 450 × 450 × 140 mm | |
| 動作要件 | ||
| 電源 | 100～240 V AC単相、47～63 Hz | |
| 消費電力 | 0.5kW未満 | |
| 動作周囲温度 | 22 ± 2 ℃ | |
| 相対湿度 | 20～80 ％（結露なし） | |
| 冷却方式 | 空冷式 | |
| 部屋のクリーン度 | ISOクラス9以上 | |
*2：ビーム径は1/e 2レベルでの測定値です。
*3：3000 nmで、FWHMで測定された全角
*4：TRIG1 OUT パルスに関して、PRETRIG オプションで <10 ps ジッタが提供されます。
*5：SYNC IN パルスに関して
