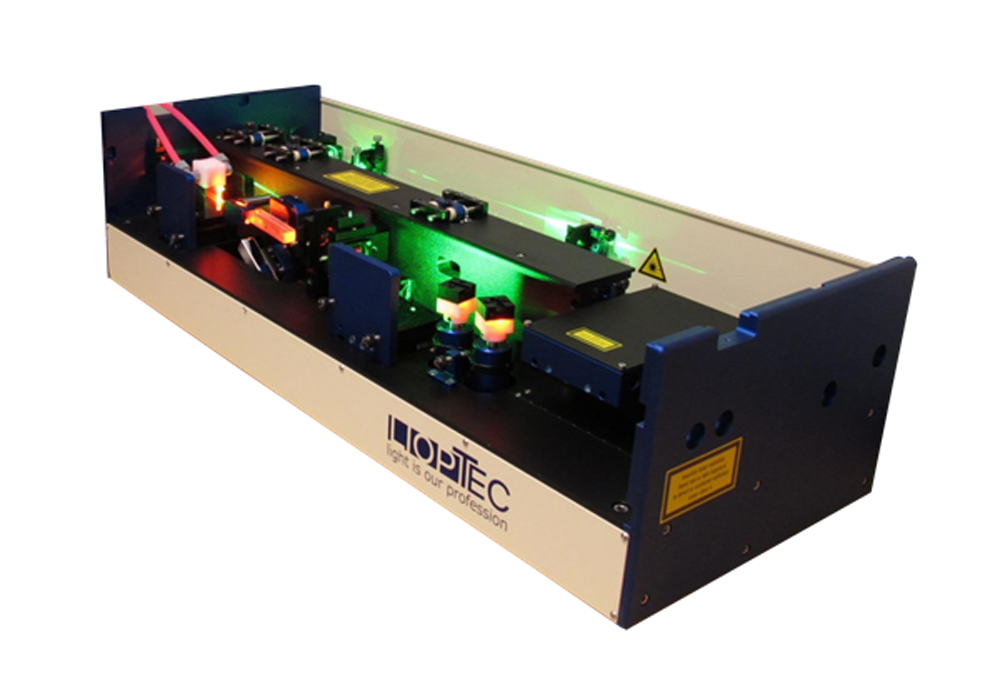

高パルスエネルギー色素レーザー LiopStar
製品詳細
分野
- 分析・検査
- 計測
- センシング
- プラズマ
- イメージング
メーカー
LIOP-TEC
（ドイツ）
総代理店
概要
LiopStarは高パルスエネルギー・狭線幅の色素レーザーです。
ビチューンセルを採用することにより高品質のビームが得られます。
2倍波/3倍波オプションにより、197～900nmの発振が可能です。
特長
・波長範囲 : 197 nm ~ 5 μm
・波長分解能 : <0.03 cm-1@570 nm
・SHG、THG、DFMオプションあり
仕様
■ 仕様：高パルスエネルギー色素レーザー LiopStar
・線幅仕様
| モデル | グレーティング | チューニング範囲* | 線幅 | |
|---|---|---|---|---|
| LiopStar LiopStar-E | 1800 l/mm | 370nm～900nm | <0.06cm-1 @620nm | |
| 2400 l/mm | 370nm～750nm | <0.06cm-1 @570nm | ||
| 3600 l/mm | 370nm～610nm | <0.05cm-1 @570nm | ||
| LiopStar N LiopStar N-E | ダブル 1800 l/mm | 370nm～900nm | <0.05cm-1 @620nm | |
| ダブル 2400 l/mm | 370nm～720nm | <0.04cm-1 @570nm | ||
| ダブル 3600 l/mm | 370nm～580nm | <0.03cm-1 @570nm | ||
| 仕様 | ||
|---|---|---|
| 変換効率：355nm励起 | 20%@405nm(Exalite 404) 14%@460nm(Coumarin47) |
|
| 変換効率：532nm励起 | 25%@630nm(DCM) 28%@565nm(Rhodamine 6G) |
|
| 波長再現性 | <0.002nm | |
| 波長精度 | <0.01nm | |
| スキャンリニアリティ | <0.002nm | |
| 波長安定性 | <0.001nm/℃ | |
| ビーム拡がり角 | 0.5mrad | |
| 偏光 | >98% 縦 | |
| 寸法 | ||
|---|---|---|
| LiopStar/LiopStar N(色素レーザー＋SHG機能) | 1040mm x 400mm x 300mm | |
| LiopStar-E/LiopStar N-E(色素レーザーのみ) | 750mm x 400mm x 300mm | |
| LSEH-Extension(SHG+THG機能) | 750mm x 400mm x 300mm | |
| 入射光軸高さ | 180mm ± 10mm | |
| 出射光軸高さ | 200mm ± 10mm | |
| 励起レーザーユーティリティ(上記モデル共通) | ||
|---|---|---|
| 励起レーザーパルスエネルギー | 10mJ～1000mJ**, 縦偏光 | |
| 電源 | 100V、6A、50/60Hz | |
| 制御PC | Windows 10、USBポートx 1 | |
・高調波オプション(上記モデル共通)
| 色素 | 波長 | 励起エネルギー | 出力エネルギー | |
|---|---|---|---|---|
| SHG 210nm～450nm | ||||
| Coumarin 120 | 220nm | 280mJ @355nm | >5mJ | |
| Coumarin 307 | 250nm | 280mJ @355nm | >5mJ | |
| Rhodamine B | 280nm | 400mJ @532nm | >25mJ | |
| DCM | 320nm | 400mJ @532nm | >25mJ | |
| THG*** 197nm～212nm | ||||
| Rhodamine B | 200nm | 400mJ @532nm | 3mJ | |
| Rhodamine 101 | 205nm | 400mJ @532nm | 6mJ | |
| DCM | 210nm | 400mJ @532nm | 6mJ | |
| DFM*** 1.4μm～5.0μm | ||||
| DCM | 1.6μm | 400mJ @532nm | 6mJ | |
| Pyridine 1 | 2.0μm | 400mJ @532nm | 5.5mJ | |
| Styryl 9 | 3.4μm | 400mJ @532nm | 800μJ | |
| LDS 867 | 4.7μm | 400mJ @532nm | 100μJ | |
*仕様は全て代表値となり、予告なく変更されることがあります。
